Механическое уплотнение является важнейшим компонентом практически всего промышленного вращающегося оборудования, включая насосы, миксеры, компрессоры и мешалки. Его основная функция — предотвращение утечки жидкости в местах выхода вращающегося вала из корпуса под давлением, обеспечивая эффективность, безопасность и соответствие экологическим стандартам. Поскольку современные отрасли промышленности требуют более высокой производительности и надежности, понимание различных типов механических уплотнений становится важным для инженеров, покупателей и операторов, ищущих оптимальное решение для конкретных применений.
В этом подробном руководстве мы исследуем широкий спектр типов механических уплотнений, объясняем, как они работают, сравниваем эксплуатационные характеристики и помогаем читателям сделать осознанный выбор с учетом эксплуатационных потребностей и отраслевых стандартов.
Механическое уплотнение — это устройство, используемое для удержания жидкости (жидкости или газа) внутри вращающегося оборудования путем герметизации пространства между движущимся валом и его неподвижным корпусом. Он заменяет традиционные системы упаковки, которые менее эффективны в предотвращении утечек, особенно при высоком давлении или в опасных условиях.
Механическое уплотнение обычно состоит из двух первичных уплотнительных поверхностей — одна прикреплена к вращающемуся валу, а другая — в камере уплотнения, а также вторичных уплотнительных элементов, таких как уплотнительные кольца или сильфоны. Эти компоненты работают вместе, обеспечивая герметичность и в то же время обеспечивая вращение без чрезмерного трения или износа.
Различные типы механических уплотнений предназначены для работы с различными свойствами жидкости, давлением, температурой и условиями окружающей среды. Выбор правильного типа влияет на:
Контроль утечек
Частота технического обслуживания
Срок службы оборудования
Энергоэффективность
Соответствие отраслевым стандартам
С развитием современной автоматизации процессов и экологических норм выбор правильного механического уплотнения становится более важным, чем когда-либо.
Ниже представлена структурированная разбивка типов механических уплотнений с учетом их конструкции, принципов работы, стиля установки и пригодности для применения.
Одиночные уплотнения являются наиболее распространенной формой механического уплотнения и используются в большинстве стандартных центробежных насосов. Они содержат одну пару уплотнительных поверхностей — неподвижную и вращающуюся.
Чистые жидкости
Низкое и умеренное давление
Общепромышленные насосы
| Описание | функции |
|---|---|
| Утечка | Умеренный |
| Расходы | Ниже |
| Сложность | Низкий |
| Обслуживание | Умеренный |
Одинарные уплотнения просты и эффективны в тех случаях, когда жидкость не является опасной или летучей.
Двойные механические уплотнения состоят из двух наборов уплотняющих поверхностей, расположенных последовательно, между которыми находится затворная жидкость. Эта система повышает безопасность и сводит к минимуму утечки, особенно в опасных средах.
Токсичные химикаты
Легковоспламеняющиеся жидкости
Высокотемпературные услуги
| Описание | функции |
|---|---|
| Утечка | Очень низкий |
| Безопасность | Высокий |
| Установка | Умеренный |
| Затраты | Выше |
Двойные уплотнения часто используются, когда соблюдение экологических требований и безопасность являются обязательными.
Сбалансированная конструкция механического уплотнения снижает результирующую силу закрытия на поверхностях уплотнения, позволяя им эффективно работать при более высоких давлениях. Эта стабильность увеличивает срок службы уплотнения.
Несбалансированные механические уплотнения — это более простые и экономичные уплотнения, предназначенные для более низких давлений. Они оказывают более высокую торцевую нагрузку, что может сократить срок службы уплотнения, но обеспечивает надежное решение в менее сложных условиях.
| Функция | Сбалансированное уплотнение | Несбалансированное уплотнение |
|---|---|---|
| Рабочее давление | От среднего до высокого | От низкого до среднего |
| Производительность | Высокий | Умеренный |
| Расходы | Выше | Ниже |
| Идеально подходит для | Тяжелые условия | Общепромышленный |
Понимание сбалансированных и несбалансированных конфигураций помогает оптимизировать производительность и долговечность.
В толкательных уплотнениях используются динамические вторичные уплотнения, обычно уплотнительные кольца, которые перемещаются в осевом направлении вместе с поверхностями уплотнения для поддержания контакта.
Лучше всего подходит для:
Среды с высоким давлением
Области применения, требующие надежного уплотнения
В нетолкательных уплотнениях вместо динамических уплотнительных колец используются сильфоны (металлические или эластомерные). Они идеально подходят для абразивных или горячих жидкостей, где динамические детали могут выйти из строя преждевременно.
| Функция | Толкающее уплотнение | Нетолкательное уплотнение |
|---|---|---|
| Тип вторичного уплотнения | Динамическое уплотнительное кольцо | Сильфоны |
| Лучшее для | Высокое давление | Коррозионный/высокотемпературный |
| Скорость износа | Умеренный | Низкий |
Выбор между конструкциями с толкателем и без толкателя имеет решающее значение для совместимости жидкостей и затрат в течение жизненного цикла.
Картриджное механическое уплотнение представляет собой предварительно собранный блок, включающий все компоненты уплотнения в одном корпусе.
Уменьшает количество ошибок при установке
Сокращает время простоя
Повышает надежность
Картриджные уплотнения широко используются в современных промышленных условиях, особенно там, где важна эффективность технического обслуживания.
| Функция | Картриджное уплотнение | Компонент |
|---|---|---|
| Установка | Легкий | Сложный |
| Расходы | Выше | Нижний вперед |
| Ошибки | Уменьшенный | Более высокий риск |
| Обслуживание | Ниже | Выше |

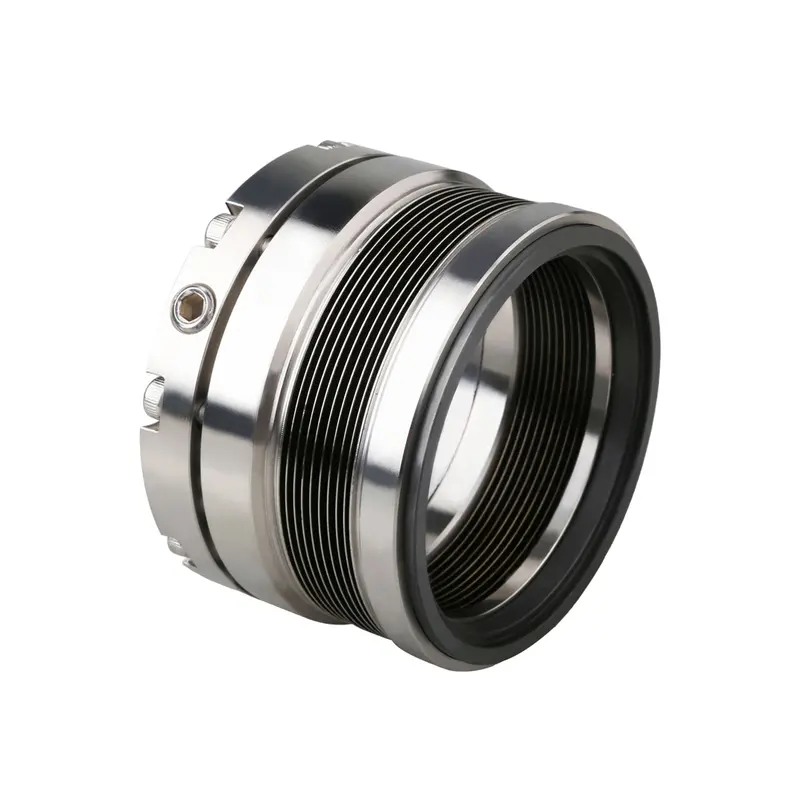

Компонентные уплотнения состоят из отдельных элементов уплотнения, собранных на месте. Они обеспечивают гибкую настройку, но для правильной установки требуются квалифицированные специалисты.
В этих уплотнениях используются гибкие эластомерные сильфоны, позволяющие выдерживать торцевую нагрузку без динамических уплотнительных колец — хороший выбор для абразивных или агрессивных жидкостей.
Металлические сильфоны обеспечивают повышенную устойчивость к температуре и химическому воздействию, что делает их пригодными для экстремальных условий.
Разъемные уплотнения предназначены для случаев, когда разборка окружающего оборудования затруднена. Они позволяют осуществлять техническое обслуживание без снятия вала или корпуса оборудования.
Газовые уплотнения — это специальные механические уплотнения, предназначенные для работы с газовыми средами. В них часто используются пружинные механизмы или динамические подъемные профили для обеспечения герметизации зазоров без образования пленок жидкости.
Сухие газовые уплотнения представляют собой бесконтактные механические уплотнения с гидродинамическими подъемными профилями, которые создают газовую подушку, снижая износ и предотвращая загрязнение.
Они распространены в компрессорах, используемых в нефтяной, газовой и нефтехимической промышленности, где утечки необходимо свести к минимуму без смазки.
Гидродинамические уплотнения имеют специальные канавки на поверхностях уплотнения, которые втягивают жидкость в интерфейс, создавая поддерживающую пленку жидкости для уменьшения износа и утечек.
Стандарт API 682 — это всемирно признанное руководство по механическим уплотнениям центробежных насосов, охватывающее различные конструкции уплотнений и схемы трубопроводов.
В соответствии со стандартами API 682 4-го издания уплотнения классифицируются на такие типы, как Тип A , , Тип B и Тип C , в зависимости от конструктивных особенностей, включая тип пружины и вторичные уплотнительные элементы.
| Тип уплотнения | Характеристики |
|---|---|
| Тип А | Сбалансированный, картриджный, толкатель с эластомерными вторичными уплотнениями. |
| Тип Б | Сбалансированный, картриджный, с металлическим сильфоном |
| Тип С | Сбалансированный, картриджный, сильфонный с графитовыми вторичными уплотнениями. |
Эти категории помогают стандартизировать закупки, ожидаемые результаты и надежность в разных отраслях.
Ниже представлена сводная таблица, показывающая ключевые различия между основными категориями механических уплотнений:
| Тип уплотнения | Лучший для | диапазона давления | Простота обслуживания |
|---|---|---|---|
| Одинарное уплотнение | Общие жидкости | Низко-Средний | Умеренный |
| Двойное уплотнение | Опасные жидкости | Мед‑Высокий | Сложный |
| Сбалансированный | Высокое давление | Мед‑Высокий | Умеренный |
| Несбалансированный | Общий | Низко-Средний | Умеренный |
| Толкатель | Высокое давление | Мед‑Высокий | Стандартный |
| Не-толкач | Коррозионный/Высокотемпературный | Низко-Средний | Стандартный |
| Картридж | Быстрая замена | Все диапазоны | Легкий |
| Расколоть | Трудный доступ | Все диапазоны | Легкий |
| Газ/сухой газ | Газовые СМИ | Мед‑Высокий | Умеренный |
При выборе механического уплотнения:
Свойства жидкости: Вязкость, абразивность, химическая совместимость.
Рабочее давление и температура: сбалансированные и несбалансированные решения.
Доступность для обслуживания: картридж или компонент.
Отраслевые стандарты: API 682 и схемы трубопроводов.
Будучи ведущим специалистом в области картриджных механических уплотнений (Китай), , FBU предлагает решения мирового класса в области уплотнений, адаптированные к разнообразным промышленным потребностям в таких секторах, как химическая обработка и производство бумаги.
Более 18 лет сосредоточены на опыте работы с картриджными механическими уплотнениями , предлагая индивидуальные высококачественные уплотнительные решения для уникальных задач клиентов.
От производства, отвечающего международным стандартам, до передовых систем контроля качества , FBU обеспечивает стабильность и производительность продукции.
Используя обширный опыт применения в таких отраслях, как химическая и целлюлозно-бумажная, FBU предлагает проверенные решения для механических уплотнений, которые обеспечивают безопасность, соответствие требованиям и душевное спокойствие..
Конфиденциальность и честность являются краеугольными камнями , поэтому мы поддерживаем наших клиентов как надежных партнеров в области технологий механических уплотнений, помогая им достичь дифференцированных конкурентных преимуществ.

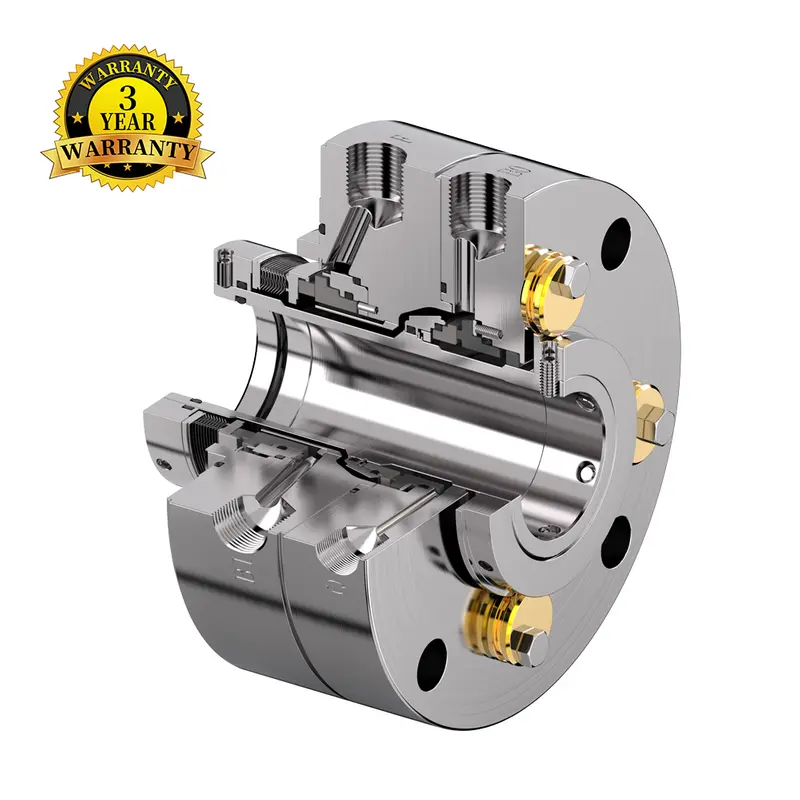

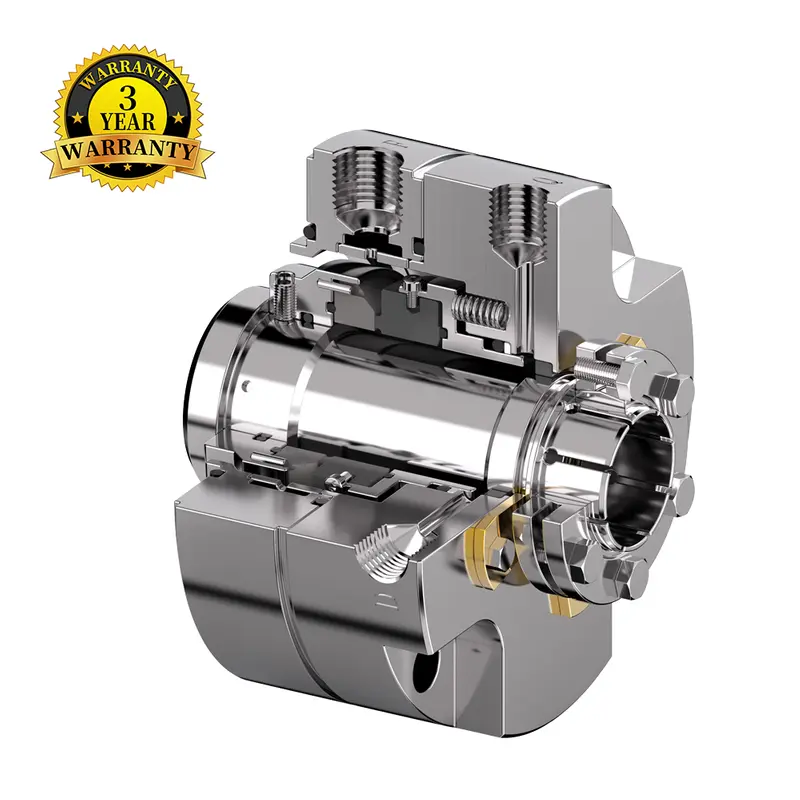

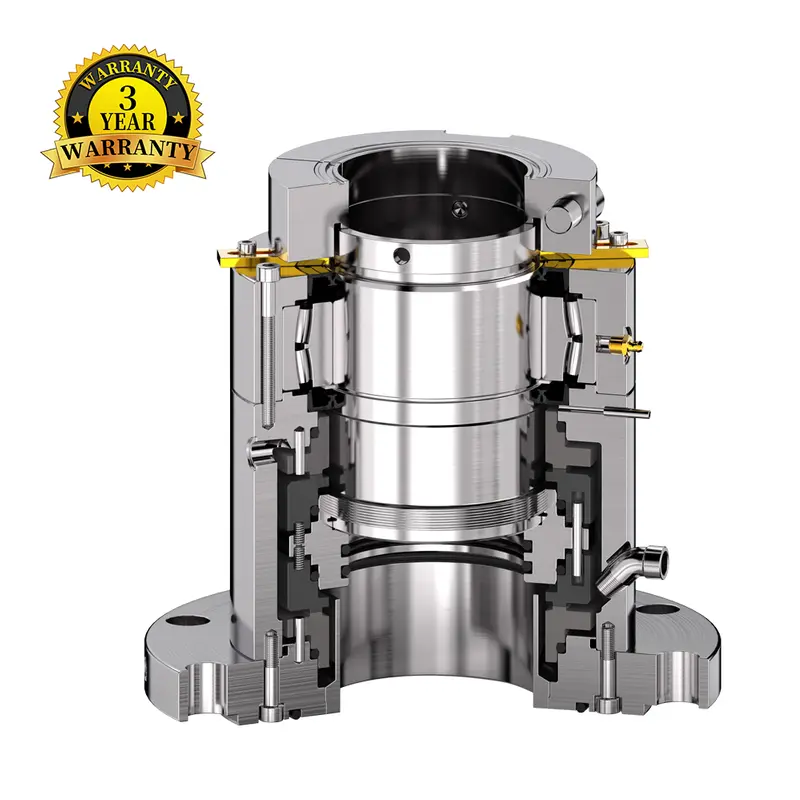

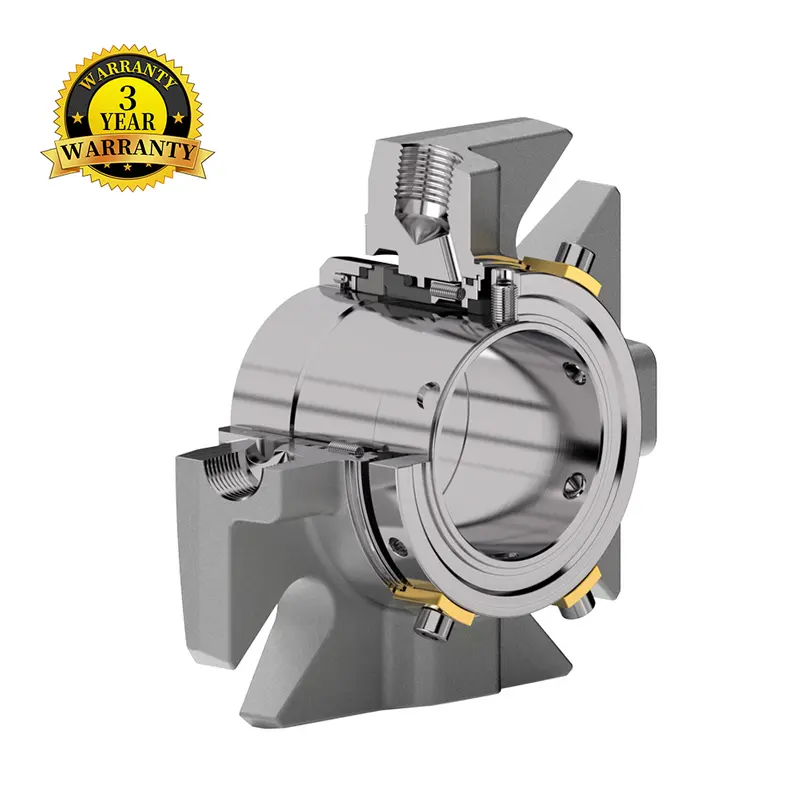

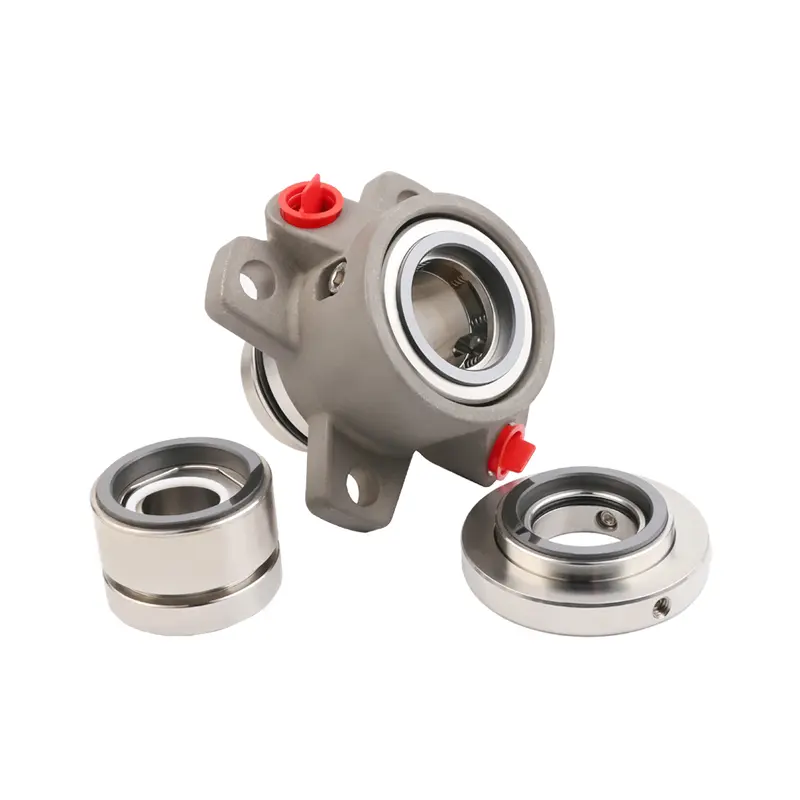

В FBU наши механические уплотнения , в том числе уплотнения API 682 4-го издания , , стандартные картриджные уплотнения, , инженерные уплотнения, , уплотнения для миксеров и мешалок, , уплотнения для целлюлозно-бумажной промышленности , а также уплотнения для компонентов, представляют собой ведущие в отрасли решения, на которые можно положиться.
Сбалансированные уплотнения равномерно распределяют давление по поверхностям уплотнения, что идеально подходит для операций с высоким давлением, а несбалансированные уплотнения более просты и экономичны для более низких давлений.
Картриджные уплотнения поставляются предварительно собранными, что сокращает количество ошибок при установке, время простоя и общие затраты на техническое обслуживание, несмотря на более высокие первоначальные затраты.
Да — ненажимные или сильфонные уплотнения, изготовленные из совместимых материалов (металла или эластомера), обеспечивают повышенную стойкость к коррозии и истиранию.
API 682 стандартизирует типы механических уплотнений, их расположение и схемы трубопроводов для надежной работы в нефтяной, химической и аналогичных отраслях промышленности.
Сухие газовые уплотнения превосходно подходят для применений, связанных со сжатием газа, поскольку обеспечивают минимальные утечки и снижение износа, особенно в условиях высоких скоростей или в средах без смазки.
