В качестве основного решения для уплотнения насосного оборудования, работающего в тяжелых условиях эксплуатации, двойные механические уплотнения широко используются при высоких температурах, высоком давлении, сильной коррозии и средах, содержащих частицы, в таких отраслях, как химическое машиностроение, металлургия и производство бумаги, благодаря своей интегрированной модульной конструкции, защите двойного уплотнения и техническим преимуществам удобной установки. Ранний отказ (функциональные нарушения, такие как утечки и износ, возникающие до достижения 50% расчетного срока службы) является основной технической проблемой при применении двойных механических уплотнений. Это не только влияет на непрерывную работу насосных агрегатов, но также может привести к потенциальной угрозе безопасности и экономическим потерям. На основе статистики 120 случаев отказов на месте и данных лабораторных испытаний в этой статье систематически анализируются основные причины раннего выхода из строя двойных механических уплотнений и предлагаются научно обоснованные меры предотвращения в сочетании с их структурными характеристиками и условиями применения, предоставляя профессиональные рекомендации для инженерно-технического персонала.
Ранний выход из строя двойных механических уплотнений вызван не каким-то одним фактором, а синергическим эффектом множества звеньев, включая структурное проектирование, процесс сборки, адаптацию условий труда, вспомогательную систему, а также управление эксплуатацией и техническим обслуживанием. Путем разбора случаев отказа уплотнений, поддерживающих химические насосы, центробежные насосы, пульповые насосы и другое оборудование, основные причины можно разделить на пять категорий. Доля и типичные характеристики каждой категории в случаях отказа двойных механических уплотнений показаны в следующей таблице:
Из распределения данных видно, что нестандартный процесс сборки и дефекты в комплексном проектировании конструкции являются основными причинами раннего выхода из строя двойных механических уплотнений, что в общей сложности составляет 58%. Например, двойное механическое уплотнение, используемое в перекачивающем насосе с сильной кислотной средой на химическом предприятии, имело локальную концентрацию контактных напряжений на поверхностях двойного уплотнения из-за отклонения позиционирования встроенного модуля перед установкой, превышающего 0,04 мм. После 180 часов работы на поверхностях уплотнения возник царапины, что привело к утечке среды, что является типичным ранним отказом, связанным с сборкой. Другой случай показывает, что из-за дефекта в конструкции конструкции баланса давления камеры затворной жидкости двойное механическое уплотнение не могло поддерживать стабильное давление на обеих поверхностях уплотнения при колебаниях давления среды, и усталостное разрушение упругих компонентов произошло после 300 часов работы, что также относится к категории раннего отказа.
II. Точные меры предотвращения раннего выхода из строя двойных механических уплотнений
Чтобы предотвратить преждевременный выход из строя двойных торцовых уплотнений, необходимо опираться на весь процесс «оптимизации конструкции – стандартизации процесса – адаптации рабочих условий – согласования системы – замкнутого цикла эксплуатации и технического обслуживания» и осуществлять целенаправленный контроль в сочетании с их структурными характеристиками интеграции, поверхностями двойного уплотнения и зависимостью от вспомогательных систем. Основные меры заключаются в следующем:
(I) Оптимизация комплексного проектирования конструкций и повышение внутренней надежности

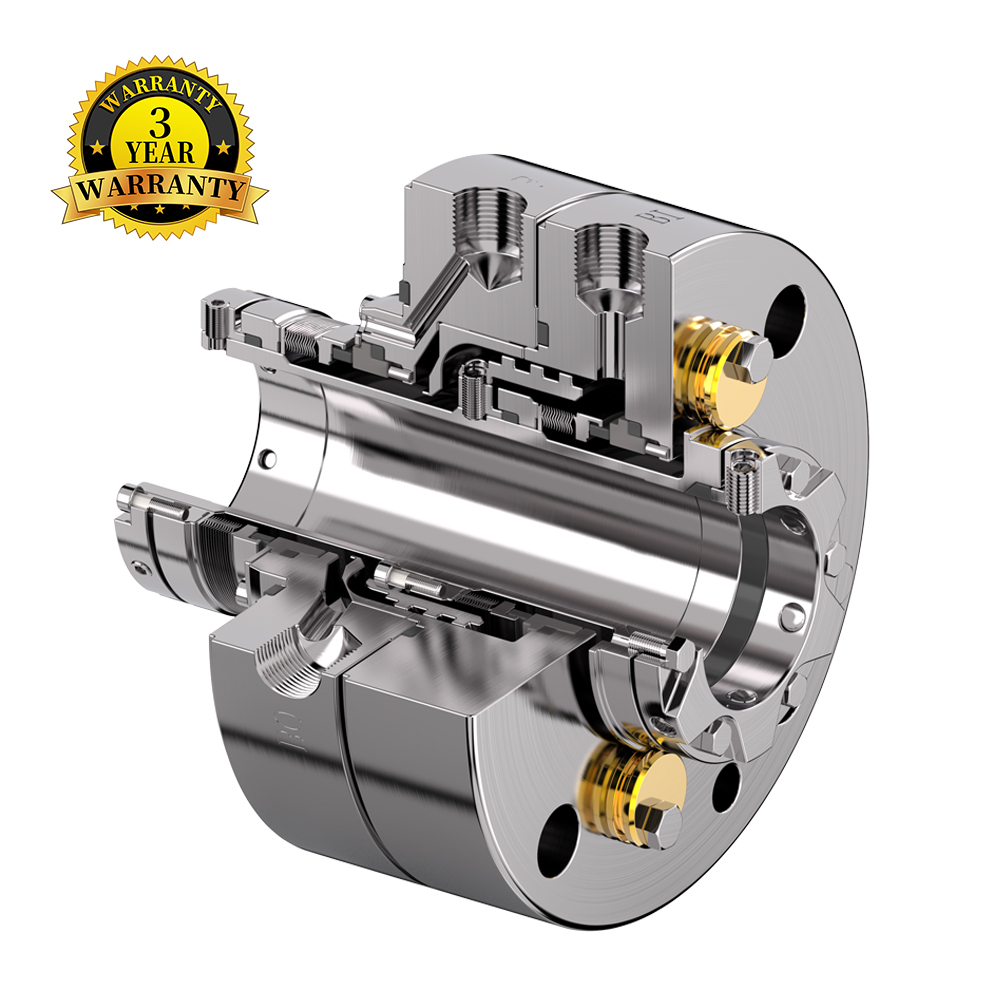

Конструктивную конструкцию двойных механических уплотнений необходимо оптимизировать с учетом трех основных целей: «баланс давления, прецизионная адаптация и сопротивление усталости». Во-первых, разумно спроектируйте структуру камеры двустороннего уплотнения, чтобы гарантировать, что объем камеры затворной жидкости соответствует потребностям циркуляции, а устройство выравнивания давления может адаптироваться к колебаниям давления среды (диапазон колебаний ≤±0,1 МПа), чтобы избежать неравномерного распределения давления на обеих поверхностях уплотнения. Во-вторых, строго контролируйте точность размерной цепи модуля, контролируйте зазор между встроенным модулем и валом насоса в пределах 0,02-0,03 мм, а также погрешность плоскостности поверхностей двойного механического уплотнения ≤0,005 мм для повышения точности установки. В-третьих, выберите материал основных компонентов, подходящий для условий работы. Вращающиеся и неподвижные кольца предпочтительно должны быть изготовлены из коррозионно-стойких и износостойких комбинаций, таких как карбид кремния-карбид кремния и твердый сплав нитрида кремния, а эластичные компоненты должны быть изготовлены из дисперсионно-твердеющей нержавеющей стали с высокой термостойкостью (≤200 ℃) и усталостной стойкостью для продления срока службы. В-четвертых, оптимизируйте структуру установки и позиционирования модуля и добавьте направляющие позиционирующие штифты, чтобы снизить риск отклонения позиционирования сборки.
(II) Стандартизировать стандарты процесса сборки и строго контролировать точность установки.
Сборочное звено является ключом к предотвращению преждевременного выхода из строя двойных механических уплотнений. Для осуществления контроля точности всего процесса необходимо строго следовать стандарту ISO 9092-2018 и техническим спецификациям производителей уплотнений. Перед сборкой тщательно очистите поверхности уплотнения, встроенный модуль и камеру уплотнения вала насоса двойного механического уплотнения, чтобы удалить масляные пятна, железные опилки и загрязнения. Чистота должна превышать класс 7 по ISO 16232-10. Поверхности уплотнений следует протереть абсолютным этанолом и высушить естественным путем на воздухе. Запрещается прикасаться к ним твердыми предметами. Во время сборки используйте циферблатный индикатор для калибровки соосности между встроенным модулем и валом насоса с отклонением ≤0,03 мм и отклонением равномерности установочного зазора поверхностей двойного механического уплотнения ≤0,01 мм. Используйте динамометрический ключ для равномерной затяжки монтажных болтов в 3 этапа, при этом значение крутящего момента строго соответствует техническим параметрам (крутящий момент обычных болтов М8 контролируется на уровне 12-15 Н·м), чтобы избежать деформации модуля, вызванной неравномерным крутящим моментом. После сборки проведите статическое испытание на герметичность и испытание на циркуляцию затворной жидкости. Подавайте затворную жидкость под номинальным давлением (в 1,2 раза превышающим рабочее давление) и вводите ее в эксплуатацию только после 30 минут поддержания давления без утечек и стабильного потока циркуляции (≥5 л/мин).
(III) Адаптация к рабочим параметрам и избежание эксплуатационных рисков
Отклонение рабочих параметров от адаптивного диапазона является важным внешним фактором, приводящим к раннему выходу из строя двойных торцовых уплотнений, и требует точного контроля адаптации. Во-первых, уточните номинальный диапазон адаптации двойных механических уплотнений. В обычных условиях работы температура поддерживается на уровне -40℃~200℃, а давление ≤4,0 МПа. За пределами этого диапазона следует выбирать специальные продукты, изготовленные по индивидуальному заказу. Во-вторых, строго контролировать характеристики среды. Установите высокоточный фильтр (размер ячейки фильтра ≥80 меш) на входе насоса для контроля содержания твердых частиц в среде ≤50 ppm, чтобы избежать эрозии частиц на поверхностях двойного механического уплотнения. В-третьих, стабилизировать рабочие параметры насосного агрегата. Эффективное значение скорости вибрации вала насоса ≤2,8 мм/с, а диапазон колебаний температуры/давления среды ≤±5%. Добавьте вспомогательные устройства, такие как буферные резервуары и охладители, чтобы уменьшить влияние колебаний параметров на двойные механические уплотнения. В-четвертых, в случае сильной коррозии и легко кристаллизующихся сред оптимизируйте выбор затворной жидкости и выберите затворную жидкость, совместимую со средой и не легко кристаллизующуюся (например, водный раствор этиленгликоля, рафинированное минеральное масло), чтобы предотвратить разрушение уплотнения, вызванное загрязнением затворной жидкости или кристаллизацией.
(IV) Улучшение конфигурации вспомогательной системы и усиление совместной адаптации
Стабильная работа двойных механических уплотнений зависит от совместной работы вспомогательных систем, поэтому необходимо оптимизировать конфигурацию системы и управление работой. Во-первых, настройте надежную систему циркуляции затворной жидкости, добавьте высокоточный фильтр (точность фильтрации ≤10 мкм) и устройство контроля потока, чтобы обеспечить плавную циркуляцию затворной жидкости, скорость потока стабильно поддерживается на уровне 5-8 л/мин, а давление затворной жидкости всегда на 0,1-0,2 МПа выше давления среды. Во-вторых, оптимизировать систему промывки и охлаждения. Настройте рубашку принудительного охлаждения в условиях работы при высоких температурах, чтобы контролировать температуру двойных поверхностей механического уплотнения ≤80 ℃, чтобы избежать старения поверхностей уплотнения и выхода из строя уплотнительных колец, вызванных высокой температурой. В-третьих, для сред, содержащих частицы, настройте внешнюю систему промывки. Промывочная жидкость выбирает чистую и совместимую среду, а давление промывки немного превышает давление затворной жидкости (0,05 МПа), чтобы предотвратить попадание частиц в камеру уплотнения. В-четвертых, трубопровод вспомогательной системы изготовлен из нержавеющей стали, чтобы уменьшить воздействие примесей, попадающих в результате коррозии трубопровода на двойные механические уплотнения.
(V) Создать замкнутый механизм эксплуатации и технического обслуживания для своевременного устранения скрытых опасностей.
Нормированный контроль эксплуатации и технического обслуживания является важной гарантией предотвращения преждевременного выхода из строя двойных механических уплотнений. Необходимо создать замкнутый механизм «регулярный осмотр – контроль параметров – расследование скрытой опасности – замена запасных частей». Ежедневно проверяйте уровень затворной жидкости, давление, температуру поверхности уплотнения и утечки в двойных механических уплотнениях, записывайте рабочие параметры и немедленно отключайте для расследования в случае обнаружения отклонений (например, температура ≥90 ℃, колебания давления ＞±0,1 МПа). Еженедельно проверяйте состояние работы вспомогательной системы, очищайте фильтрующий элемент и калибруйте приборы контроля расхода и давления. Ежемесячно разбирайте защитную торцевую крышку двойных торцевых уплотнений, проверяйте износ поверхностей уплотнения и эластичность уплотнительных колец, своевременно полируйте поверхности уплотнения при появлении небольших царапин. Заменяйте затворную жидкость и уплотнительные кольца ежеквартально, а поверхности двойного механического уплотнения и эластичные компоненты заменяйте каждые 1-2 года в зависимости от износа рабочих условий, чтобы избежать преждевременного выхода из строя, вызванного старением запасных частей.
III. Заключение
Коренные причины раннего выхода из строя двойных механических уплотнений сосредоточены в пяти звеньях: проектирование конструкции, процесс сборки, адаптация условий труда, вспомогательная система, управление эксплуатацией и техническим обслуживанием, среди которых основными причинами являются недостаточная точность сборки и дефекты конструкции. Путем оптимизации интегрированной конструкции двойных механических уплотнений, стандартизации стандартов процесса сборки, точной адаптации к рабочим параметрам, улучшения конфигурации вспомогательной системы и создания механизма работы и технического обслуживания с замкнутым контуром можно эффективно снизить вероятность раннего отказа, а срок службы можно увеличить до более чем 85% от расчетного срока службы. В инженерных приложениях необходимо реализовать целенаправленное управление всем процессом в сочетании с конкретными условиями работы насосного оборудования и структурными характеристиками двойных механических уплотнений, чтобы в полной мере реализовать преимущества защиты двойного уплотнения и обеспечить непрерывную, безопасную и стабильную работу насосных агрегатов.
