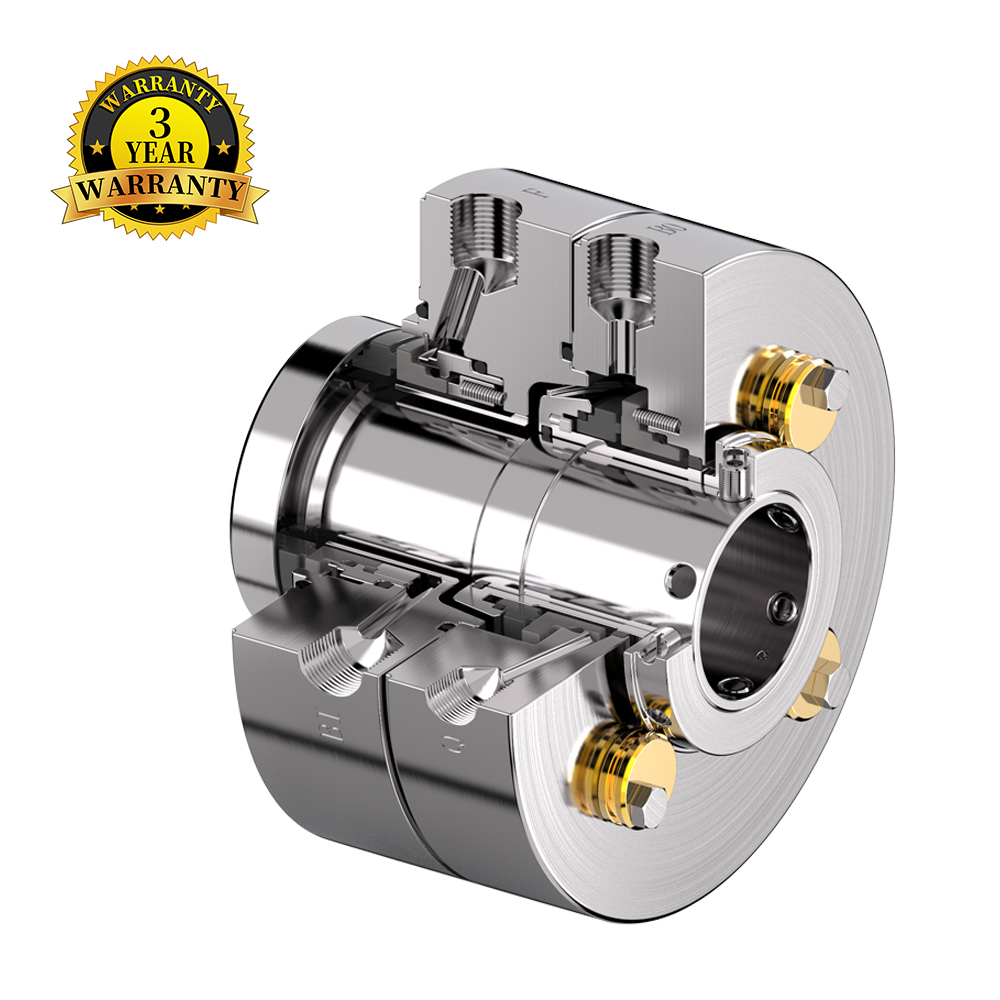

Описание продукта
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Конфигурация уплотнения 3CW-FB. Также может использоваться как 2CW-CW.
• Внутреннее уплотнение использует распределенную промывку, которая позволяет равномерно охлаждать поверхность трения.
• Внутреннее уплотнение выполнено в виде двойного сбалансированного цельного кольца, которое может эффективно снизить воздействие колебаний давления и подходит как для компоновки 2, так и для компоновки 3.
• Внешнее уплотнение в сочетании с Plan 52 обеспечивает дополнительный эффект подавления герметизации, тогда как Plan 53A/53B/54 максимально предотвращает утечку жидкости высокого риска в атмосферу.
• Хорошо работать в рамках Соглашения 2 или Соглашения 3, контролировать локализацию или устранять технологические выбросы.
ОПИСАНИЕ ПРОДУКТА
•API 682, категория 1, тип A, расположение 2/3.
• Конфигурация с двойным уплотнением
• Сбалансированный дизайн
•Независимость от направления вращения
• Конструкция картриджа
• Прочная конструкция с термоусадочной уплотнительной поверхностью.
• Прочная конструкция сиденья для тяжелых условий эксплуатации.
ТИПИЧНЫЕ ПРОМЫШЛЕННЫЕ ПРИМЕНЕНИЯ
•Многофазные насосы Насосы API 610
•Нефтяная и газовая промышленность
•Технологии нефтепереработки
•Химическая промышленность
•Горячая водаКислая вода
• Каустическая сода
•АминыСреды для кристаллизации
• Сырая нефть
•Техническая вода
•Насосы подачи сырой нефти
• Инъекционные насосы
Описание таблицы
РЕКОМЕНДУЕМЫЕ ПЛАНЫ ТРУБОПРОВОДОВ
| Сторона процесса | 01, 02, 03, 11, 12, 13, 14, 21, 22, 23, 31, 32, 41 |
| Между уплотнениями | 52, 53А, 53Б, 53С, 54 |
| Атмосферная сторона | 61, 62, 65А, 65Б |
ПРОИЗВОДИТЕЛЬНОСТЬ
| Диаметр вала | 20~110 мм (0,79~4,33') |
| Давление | ≤ 40 бар |
| Температура | -40°С ~ +260°С |
| Скорость скольжения | ≤ 30 м/с |

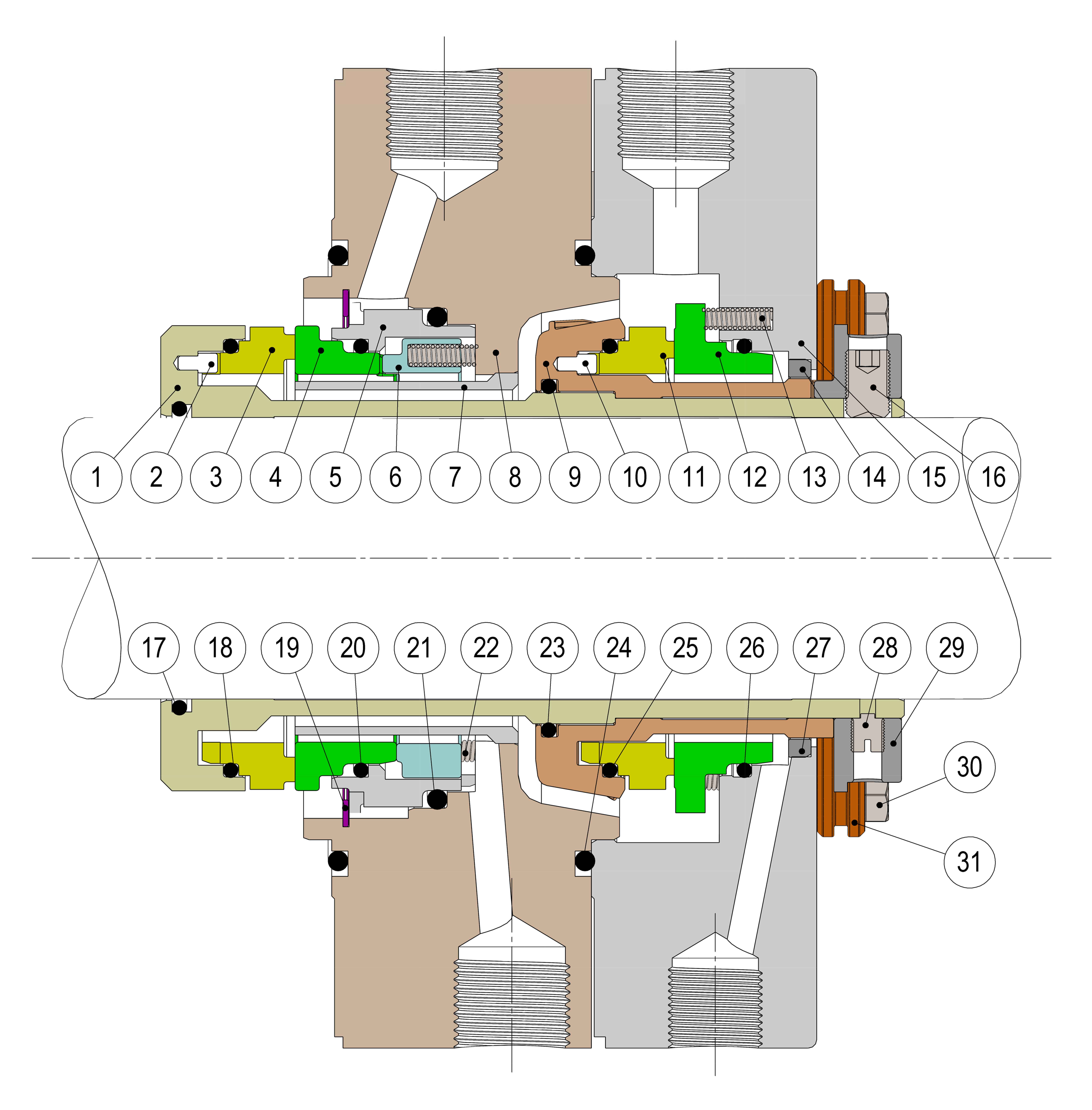

Схема структуры продукта и сравнительная таблица стандартных материалов
| НЕТ. | Имя | Материал |
| 1 | Рукав | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 2,10 | Приколоть | 316СС |
| 3,11 | Вращающаяся поверхность | Углерод/SIC/TC |
| 4,12 | Стационарное лицо | Углерод/SIC/TC |
| 5 | Дефлектор | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 6 | Пружинное сиденье | 316СС |
| 7 | Дефлектор | 316СС |
| 8 | Вставка сальника | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 9 | Ограничительная втулка | 316СС |
| 13,22 | Весна | Хаст.C |
| 14,27 | Кольцо Буша | Углерод |
| 15 | железа | 316СС |
| 16 | Приводные винты | А2-70 |
| 17,18,20 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 19,29 | Зажимное кольцо | 316СС |
| 21,23,24 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 25,26 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 28 | Установочный винт | А2-70 |
| 30 | Зажимные винты | А2-70 |
| 31 | Настройка клипов | 304СС |
