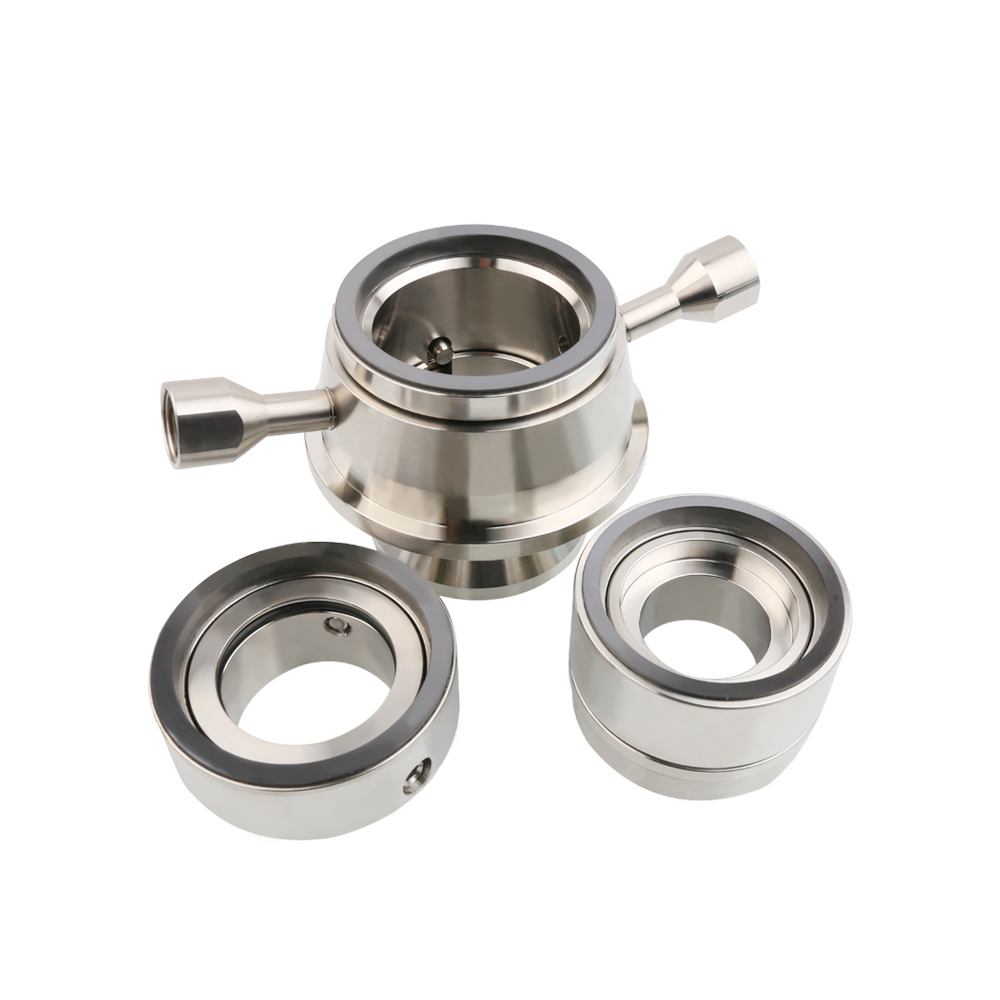

Описание продукта
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Торец стационарного компенсационного уплотнения с двойной балансировкой, обеспечивающий стабильную работу даже при колебаниях давления.
• Один комплект многопружинной компенсационной конструкции, обеспечивающий более равномерное компенсационное усилие на поверхности уплотнения.
• Двойное механическое уплотнение с одинарной конфигурацией пружины и конструкцией скользящего уплотнительного кольца поршневого типа с большим осевым биением, не влияющим на нагрузку пружины.
• Модульная конструкция со стандартизированными универсальными компонентами, позволяющая снизить затраты на техническое обслуживание.
• Пружина не контактирует со средой, что обеспечивает длительный срок службы механического уплотнения.
• Расположен рядом с буртиком вала для облегчения установки, что снижает риск человеческой ошибки. При установке никаких измерений не требуется.
• Структура поверхности инкрустированного кольца: уплотнительное кольцо не имеет приводного штифта, что позволяет избежать разрушения поверхности уплотнения во время запуска.
ПРИМЕНИМЫЕ ТИПЫ КАМЕР
Размеры соответствуют насосам Sulzer APP, включая диаметры вала 30, 40, 50, 60, 80, 90.
ТИПИЧНЫЕ ПРОМЫШЛЕННЫЕ ПРИМЕНЕНИЯ
Серия 2221 представляет собой механическое уплотнение с двойной балансировкой, специально разработанное для суровых условий эксплуатации в целлюлозно-бумажной промышленности, а также для складских операций. Это уплотнение обычно используется в насосах, перекачивающих абразивные и экологически опасные жидкости, в варочных котлах, выпарных установках и установках каустизации целлюлозных заводов. Разработанный как двойное механическое уплотнение, находящееся под давлением, его двойная сбалансированность позволяет использовать его в качестве двустороннего устройства без давления. Уплотнение типа 2221 разработано специально для насосов серии APP компании Sulzer.
Описание таблицы
РЕКОМЕНДУЕМЫЕ ПЛАНЫ ТРУБОПРОВОДОВ
| Между уплотнениями | 52, 53А, 53Б, 53С, 54 | |
ПРОИЗВОДИТЕЛЬНОСТЬ
| Давление в камере уплотнения | ≤ 20 бар | |
| Давление воды уплотнения буферной камеры | ≤ 15 бар | |
| Температура | -20°С ~+180°С | |
| Скорость скольжения | ≤ 20 м/с | |
| Варианты материалов | 316SS, дуплексная сталь и т. д. | |
| Подходящие СМИ | Вода, различные виды масел, растворители, целлюлоза и другие среды. | |

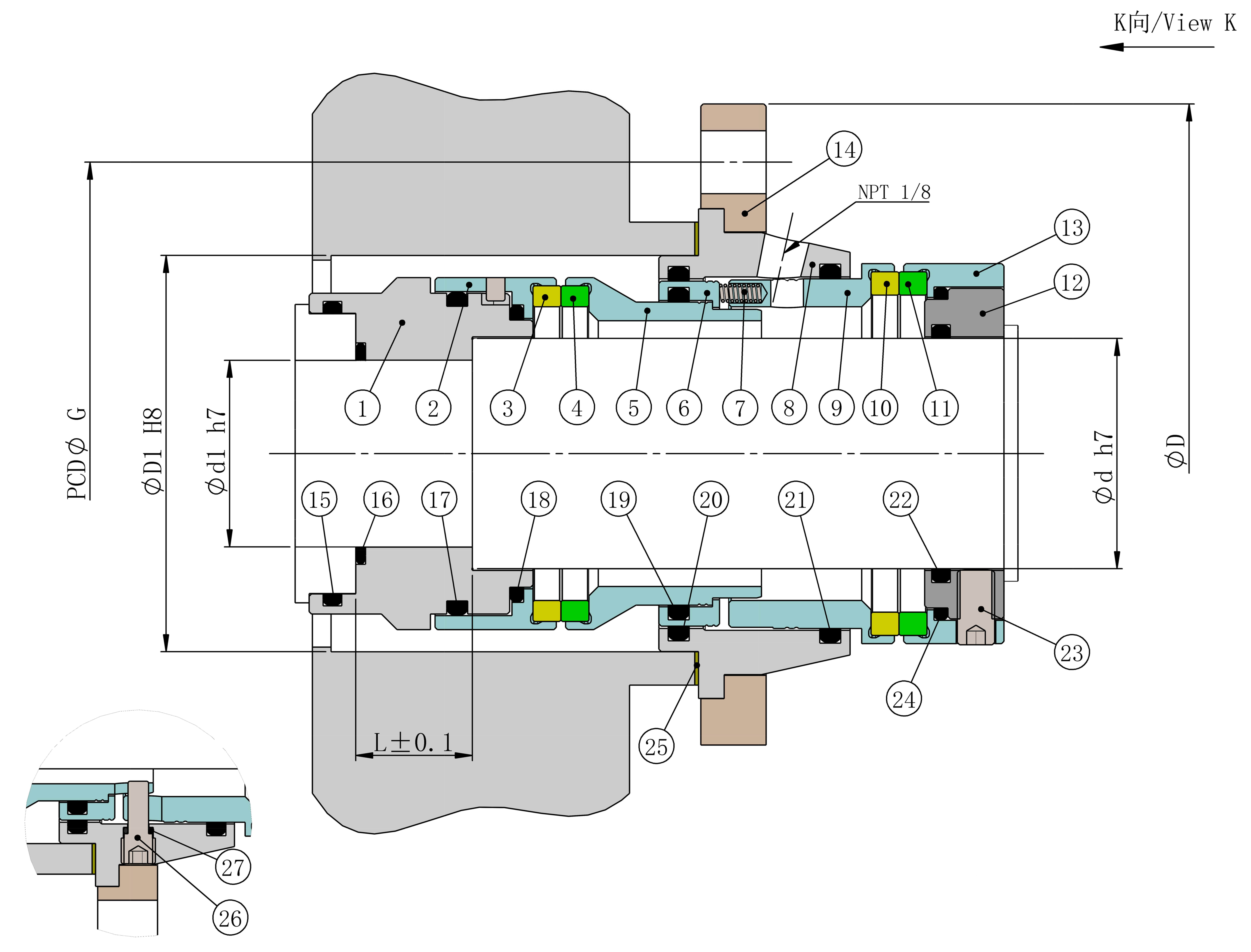

Схема структуры продукта и сравнительная таблица стандартных материалов
| НЕТ. | Имя | Материал |
| 1 | Ограничительная втулка | 316СС |
| 2 | Внутреннее вращающееся сиденье | 316СС |
| 3 | Внутренняя вращающаяся поверхность | СНИЦ/РБСИК |
| 4 | Внутренняя неподвижная грань | СНИЦ/РБСИК |
| 5 | Внутреннее стационарное сиденье | 316СС |
| 6 | Пружинная пластина | 316СС |
| 7 | Весна | 316СС |
| 8 | железа | 316СС |
| 9 | Внешнее стационарное сиденье | 316СС |
| 10 | Внешняя неподвижная грань | СНИЦ/РБСИК |
| 11 | Внешняя вращающаяся поверхность | СНИЦ/РБСИК |
| 12 | Зажимное кольцо | 316СС |
| 13 | Внешнее вращающееся сиденье | 316СС |
| 14 | Вставка сальника | 316СС |
| 15,16,17 | уплотнительное кольцо | ЭПР/Витон/Афлас/Калрез |
| 18,19,20 | уплотнительное кольцо | ЭПР/Витон/Афлас/Калрез |
| 21,22,24 | уплотнительное кольцо | ЭПР/Витон/Афлас/Калрез |
| 23 | Приводные винты | 316СС |
| 25 | Прокладка | ПТФЭ |
| 26 | Зажимные винты | 316СС |
| 27 | уплотнительное кольцо | ЭПР/Витон/Афлас/Калрез |
