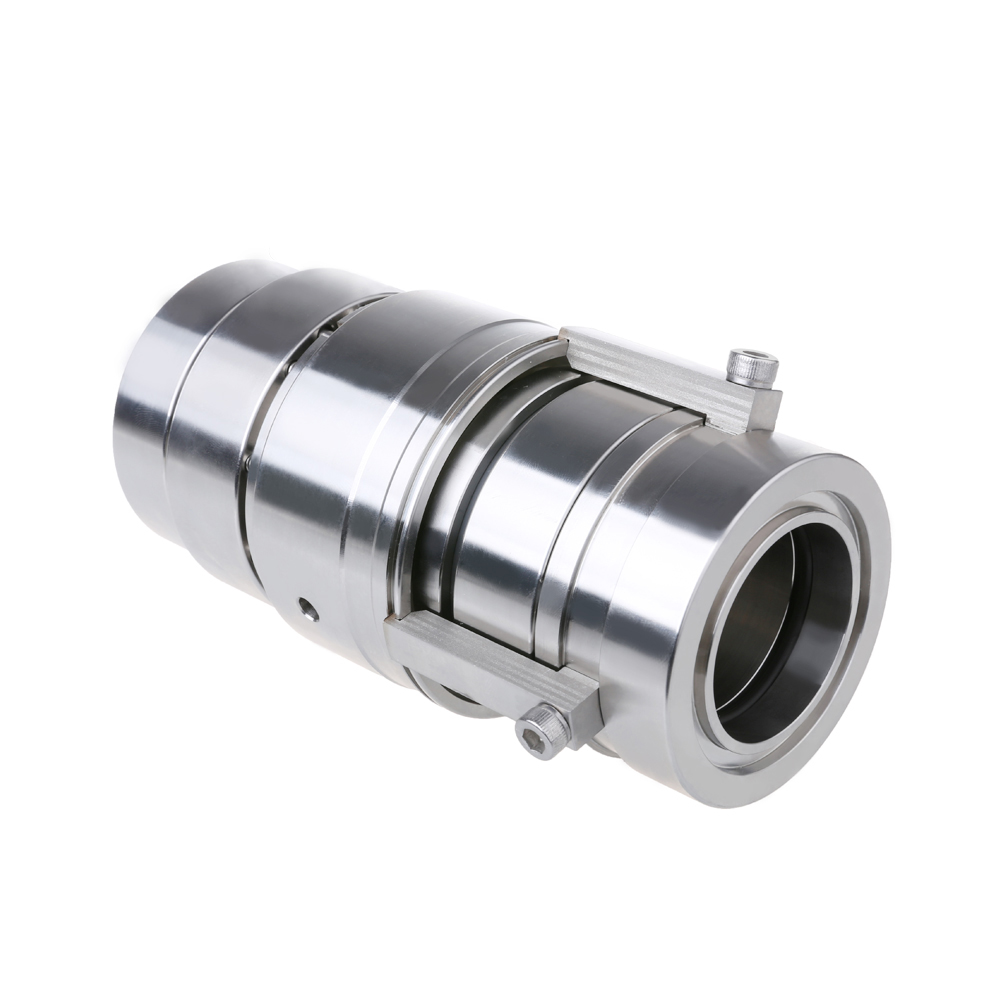

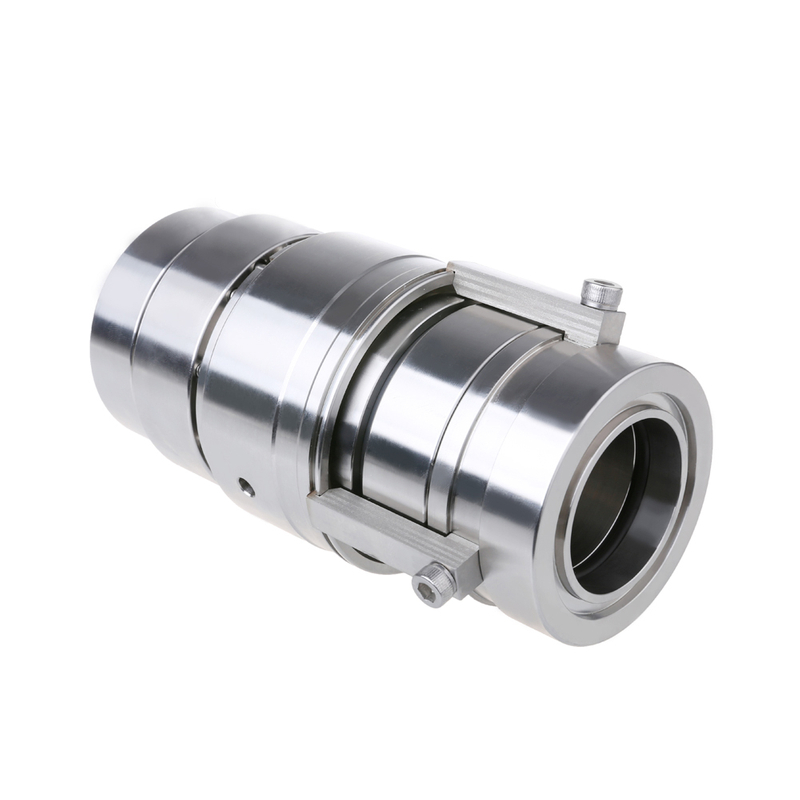

Описание продукта
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Стационарное толкающее уплотнение, сбалансированная конструкция.
•Двойное уплотнение с многопружинной конструкцией. Осевое перемещение не влияет на нагрузку пружины.
• Для контроля затворной воды рекомендуется использовать GLD (схема 54).
ПРИМЕНИМЫЕ ТИПЫ КАМЕР
Размеры соответствуют смесителям Sulzer SALOMIX TM серии SL, включая диаметры вала 45,58,77,108 и т. д.
ТИПИЧНЫЕ ПРОМЫШЛЕННЫЕ ПРИМЕНЕНИЯ
Серия 2450 представляет собой механическое уплотнение с двойной балансировкой, разработанное специально для суровых условий эксплуатации в целлюлозно-бумажной промышленности, а также для работы со шламами. Это уплотнение обычно используется в мешалках целлюлозных заводов и подходит как для мешалок с верхним, так и с боковым входом. Разработанное как двойное механическое уплотнение под давлением, его двойная сбалансированная функция позволяет использовать его в качестве устройства с двойным механическим уплотнением без давления.
Описание таблицы
РЕКОМЕНДУЕМЫЕ ПЛАНЫ ТРУБОПРОВОДОВ
| Между уплотнениями | 52, 53А, 53Б, 53С, 54 | |
ПРОИЗВОДИТЕЛЬНОСТЬ
| Давление в камере уплотнения | ≤ 20 бар | |
| Давление воды уплотнения буферной камеры | ≤ 15 бар | |
| Температура | -20°С ~+180°С | |
| Скорость скольжения | ≤ 20 м/с | |
| Варианты материалов | 316SS, дуплексная сталь и т. д. | |
| Подходящие СМИ | Вода, различные виды масел, растворители, целлюлоза и другие среды. | |

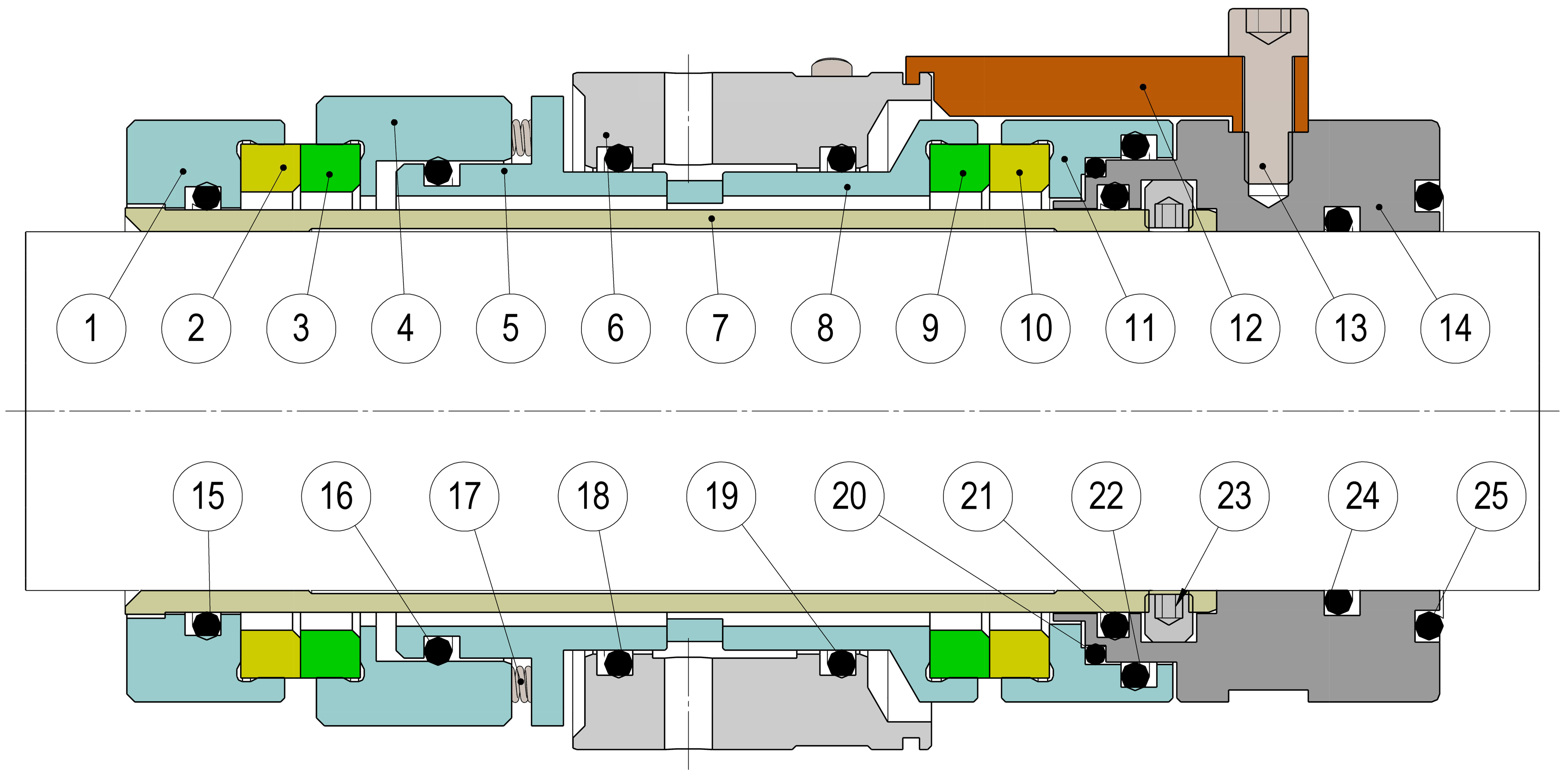

Схема структуры продукта и сравнительная таблица стандартных материалов
| НЕТ. | Имя | Материал |
| 1 | Поворотное сиденье | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 2 | Вращающаяся поверхность | Углерод/SIC/TC |
| 3 | Стационарное лицо | Углерод/SIC/TC |
| 4 | Стационарное сиденье | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 5 | Пружинное сиденье | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 6 | железа | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 7 | Рукав | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 8 | Стационарное сиденье | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 9 | Стационарное лицо | Углерод/SIC/TC |
| 10 | Вращающаяся поверхность | Углерод/SIC/TC |
| 11 | Поворотное сиденье | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 12 | Настройка клипов | 304СС/Ку |
| 13 | Установочный винт | А2-70 |
| 14 | Зажимное кольцо | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 15 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 16 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 17 | Весна | Хаст.C/316SS |
| 18 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 19 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 20 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 21 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 22 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 23 | Винт | А2-70 |
| 24 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 25 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
