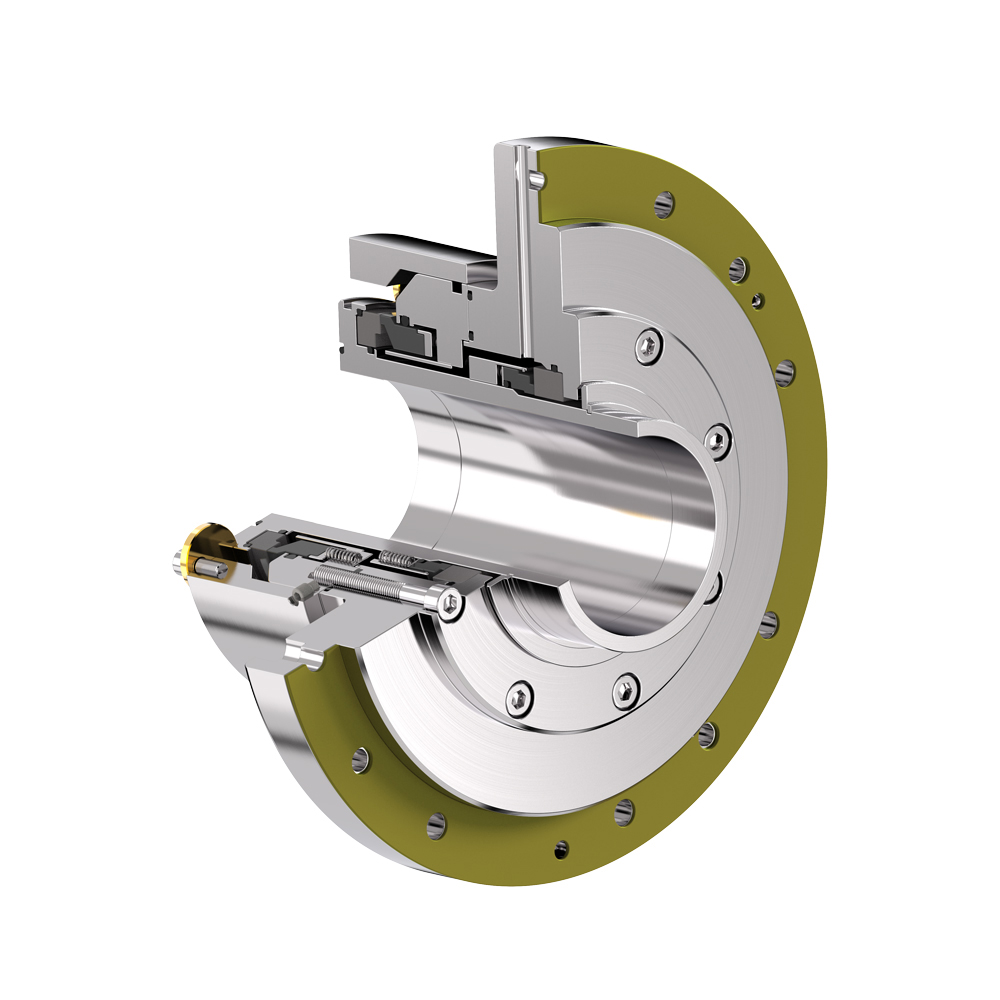

Описание продукта
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Двойная балансировка, что делает конструкцию полностью независимой от изменений давления как в технологической, так и в затворной жидкости.
•На конструкцию не влияют изменения давления. Два набора многопружинных конструкций на внутренней и внешней сторонах двойного уплотнения обеспечивают более стабильные пружинные нагрузки для двух пар фрикционных пар, не влияя друг на друга.
• Он разработан с учетом минимального риска повреждения — прочная конструкция для всех применений предотвращает сбои и обеспечивает длительную и безотказную работу.
•Большое пространство для промывки буферной камеры, конструкция с двунаправленным потоком, более значительный охлаждающий эффект.
•Простота установки и низкие затраты на техническое обслуживание. Исключительная надежность для требований к герметизации экрана.
• Для контроля затворной воды рекомендуется использовать GLD (схема 54).
ПРИМЕНИМЫЕ ТИПЫ КАМЕР
В основном используется в ситах давления серии VOITH® MS. Диаметры вала покрытия, включая 70,94,101 и т. д.
ТИПИЧНЫЕ ПРОМЫШЛЕННЫЕ ПРИМЕНЕНИЯ
Тип 2850 — это механическое уплотнение двойного действия, специально разработанное для напорных сеток серии VOITHR MS и предназначенное для работы в условиях эксплуатации с жидкостями, содержащими твердые частицы и примеси.
Описание таблицы
РЕКОМЕНДУЕМЫЕ ПЛАНЫ ТРУБОПРОВОДОВ
| Между уплотнениями | 52, 53А, 53Б, 53С, 54 | |
ПРОИЗВОДИТЕЛЬНОСТЬ
| Давление в камере уплотнения | ≤ 20 бар | |
| Давление воды уплотнения буферной камеры | ≤ 15 бар | |
| Температура | -20°С ~+180°С | |
| Скорость скольжения | ≤ 20 м/с | |
| Варианты материалов | 316SS, дуплексная сталь, титан, другие сплавы и т. д. | |
| Подходящие СМИ | Вода, различные виды масел, растворители, целлюлоза и другие среды. | |
Схема структуры продукта и сравнительная таблица стандартных материалов
| НЕТ. | Имя | Материал |
| 1 | Рукав | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 2 | Поворотное сиденье | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 3 | Вращающаяся поверхность | Углерод/SIC/TC |
| 4 | Стационарное лицо | Углерод/SIC/TC |
| 5 | Стационарное сиденье | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 6 | Дефлектор | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 7 | железа | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 8 | Стационарное сиденье | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 9 | Стационарное лицо | Углерод/SIC/TC |
| 10 | Вращающаяся поверхность | Углерод/SIC/TC |
| 11 | Поворотное сиденье | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 12 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 13 | Настройка клипов | 304СС/Ку |
| 14 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 15 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 16 | Винт | А2-70 |
| 17 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 18 | Весна | Хаст.C |
| 19 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 20 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 21 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 22 | стопорное кольцо | 316СС |
