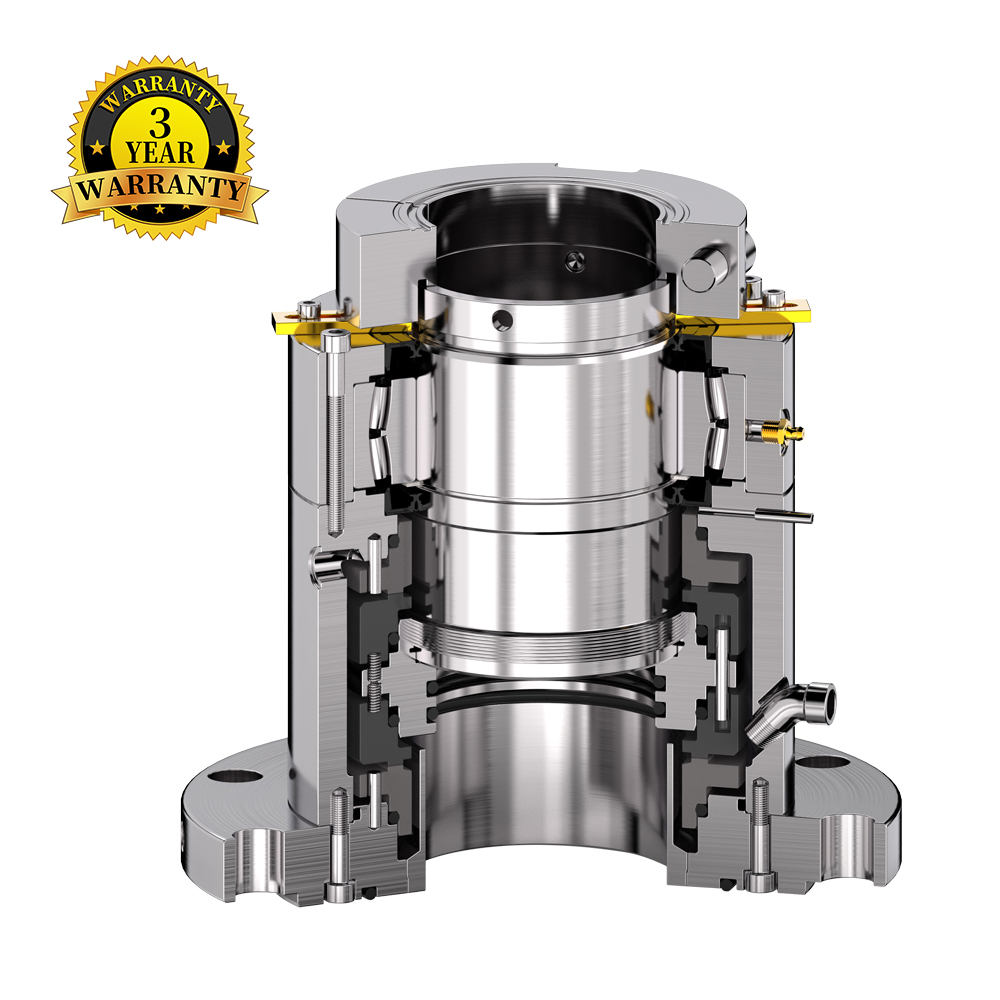

Описание продукта
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Конструкция двойного сбалансированного уплотнительного кольца с возможностью обратного давления снижает нагрузку на торцевую поверхность уплотнения, продлевает срок службы уплотнения и позволяет уплотнению работать в вакуумной среде.
• Износостойкая конструкция вала оснащена стопорным кольцом для затягивания вала вместо установочного винта.
•Внутренняя сторона может быть оборудована дополнительной канавкой для предотвращения попадания графитовой стружки в чайник.
•Модульная конструкция с множеством дополнительных компонентов для адаптации к более сложным условиям работы.
ФУНКЦИИ И ПРИМЕНЕНИЕ
• Механическое уплотнение двойного действия с жидкостной смазкой.
•Две одинаковые пары уплотнительных колец, расположенных спина к спине.
•Идеальное механическое уплотнение для применения в диапазоне среднего давления до 40 бар (абс.).
•Использование модульной конструкции открывает множество различных возможностей расширения.
• Механическое уплотнение чаще всего используется в мешалках по всему миру.
АКСЕССУАРЫ
•Короткая тепловая ловушка для охлаждения.
• Водяная рубашка для охлаждения
• Поддон для сбора утечек.
• Промывочное приспособление
ТИПИЧНЫЕ ПРОМЫШЛЕННЫЕ ПРИМЕНЕНИЯ
• Массовые химикаты
•Полимеры
•Специальные химикаты
• Готовые потребительские товары
• Фармацевтическая продукция и косметика
• Биотопливо и биоперерабатывающие заводы.
•Гидрометаллургия
Описание таблицы
ПРОИЗВОДИТЕЛЬНОСТЬ
| Температура | -20°С ~+160°С | |
| Температура (водяная рубашка) | 176°С ~+260°С | |
| Температура (короткая тепловая ловушка) | ≥260 ℃ | |
| Давление | 0-40 Бар | |
| Скорость | До 20 м/с | |
| Уплотнительный продукт | Кислотно-щелочная среда, низкий процент пульпы, воды, масла и других подобных сред. | |

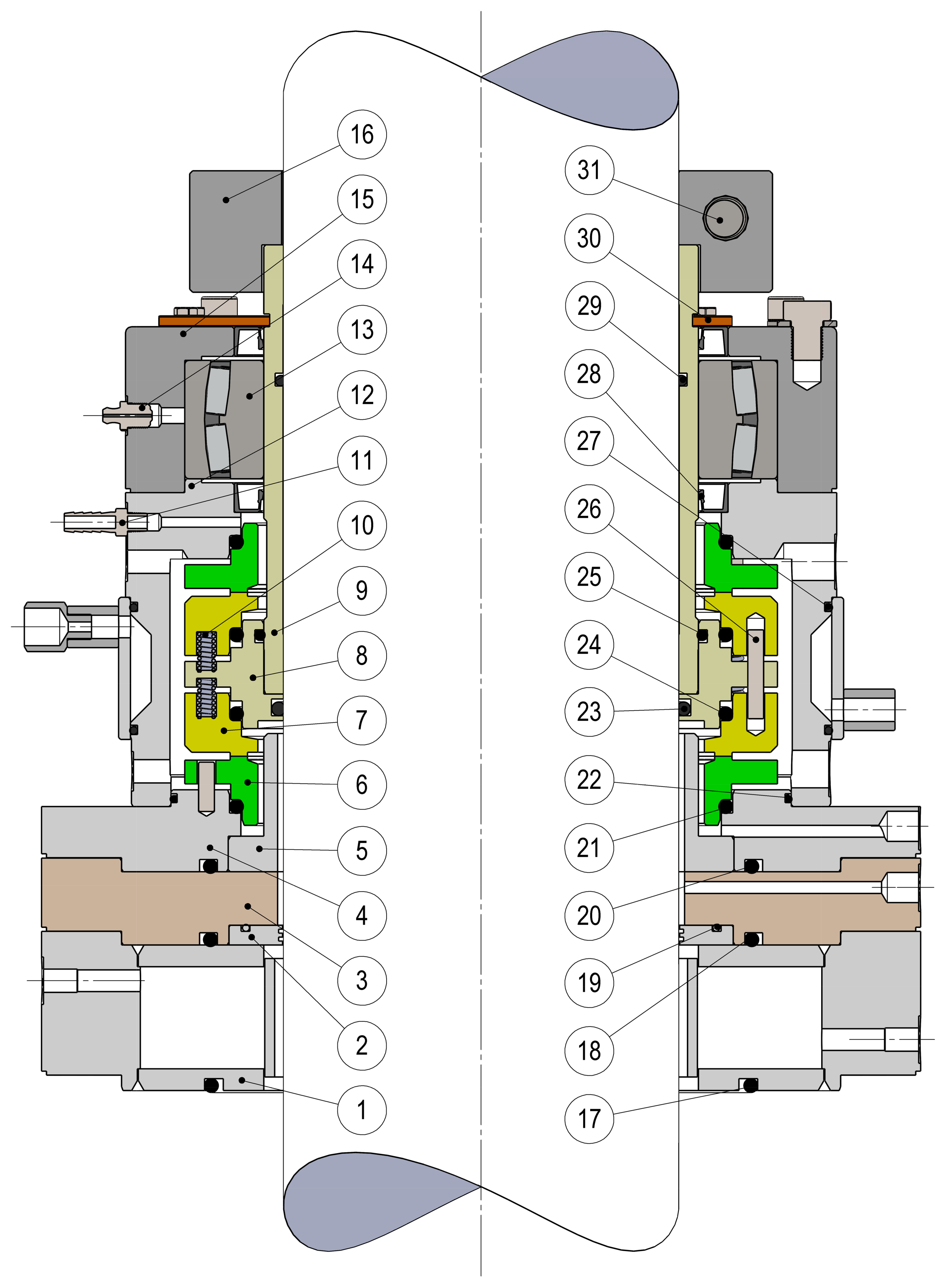

Схема структуры продукта и сравнительная таблица стандартных материалов
| НЕТ. | Имя | Материал |
| 1 | Дефлектор | ПТФЭ/нерж. сталь 316SS |
| 2 | Фланец | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 3 | Стационарное лицо | Углерод/SIC/TC |
| 4,27 | Приколоть | 316СС/304СС |
| 5,9 | Вращающаяся поверхность | Углерод/SIC/TC |
| 6 | Поворотное сиденье | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 7 | Весна | Хаст.C |
| 8 | Рукав | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 10 | Стационарное лицо | Углерод/SIC/TC |
| 11 | железа | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 12 | Сальник | НБР/ФКМ |
| 13 | стопорное кольцо | 316СС/304СС |
| 14 | Несущий | Подшипниковая сталь |
| 15,19,32 | Винт | А2-70 |
| 16 | Настройка клипов | 304СС |
| 17 | Зажимное кольцо | 316СС/304СС |
| 18,20,21 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 22,23,24 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 25 | Резьбовое колено | 304СС/316СС |
| 26,28,31 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 29 | Полый штифт | 316СС/304СС |
| 30 | Пресс-масленка | Cu |
| 33 | Винт | А2-70 |
| НЕТ. | Имя | Материал |
| 1 | Сборка водяной камеры | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 2 | Кольцо Буша | ПТФЭ |
| 3,4 | Фланец | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 5 | Приколоть | 316СС |
| 6 | Стационарное лицо | Углерод/SIC/TC |
| 7 | Вращающаяся поверхность | Углерод/SIC/TC |
| 8 | Поворотное сиденье | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 9 | Рукав | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 10 | Весна | Хаст.C/316SS |
| 11 | Шланг Ниппель | 304СС/316СС |
| 12 | железа | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 13 | Несущий | Подшипниковая сталь |
| 14 | Пресс-масленка | Cu |
| 15 | Седло подшипника | 316СС/304СС |
| 16,30 | Настройка клипов | 304СС |
| 17,18,19 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 20,21,22 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 23,24,25 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 26 | Приколоть | 316СС/304СС |
| 27,29 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 28 | Сальник | НБР/ФКМ |
| 31 | Винт | А2-70 |
