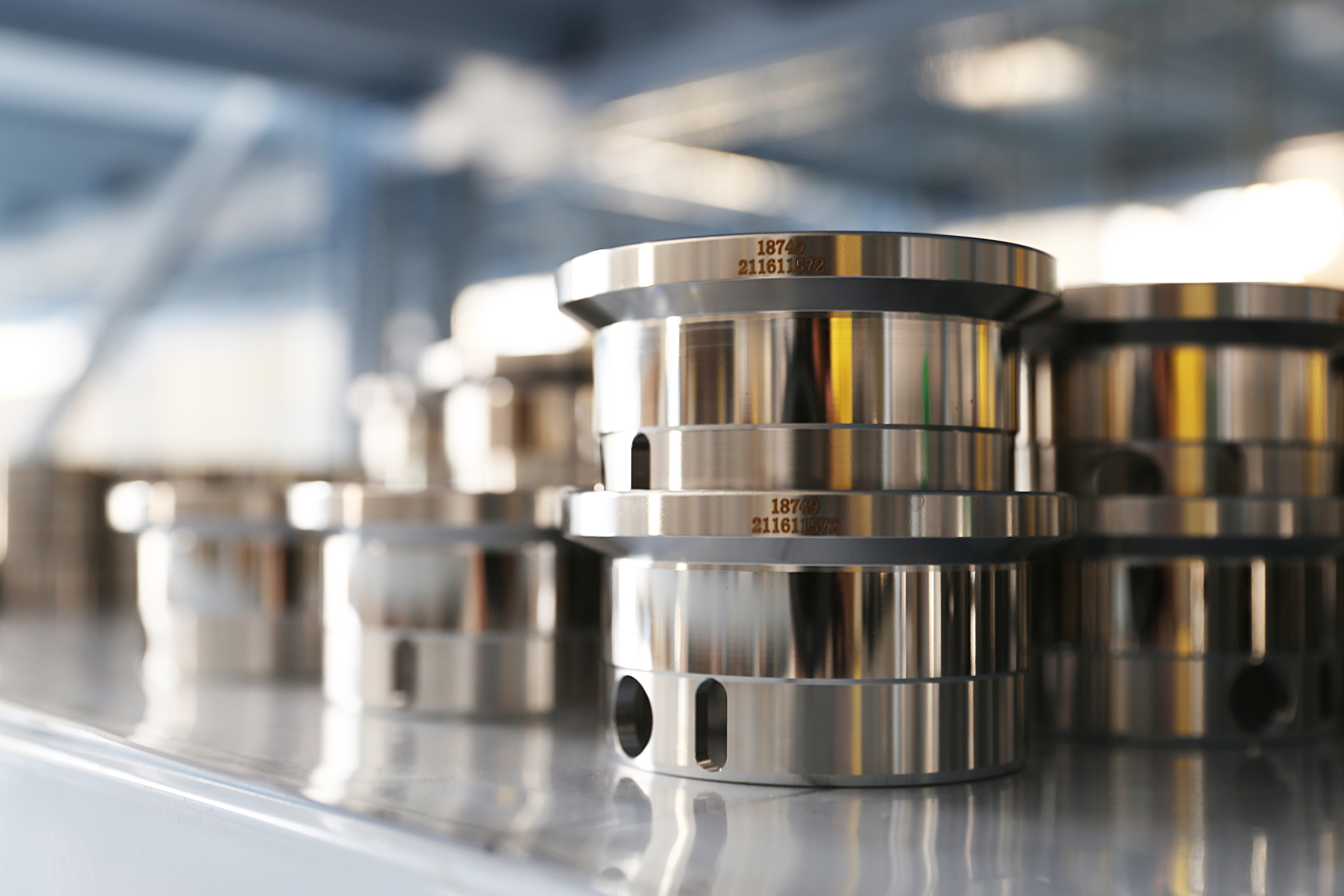

В системах транспортировки жидкостей картриджные уплотнения являются важнейшими компонентами различных типов насосов, таких как центробежные насосы, химические насосы и технологические насосы. Их производительность напрямую влияет на стабильность работы оборудования, эффективность контроля утечки среды и стоимость эксплуатации на протяжении всего жизненного цикла. В различных отраслях и рабочих сценариях параметры работы насосов, такие как транспортируемая среда, рабочее давление, температура и скорость вращения, значительно различаются. Выбор и подбор моделей картриджных уплотнений должен тщательно соответствовать характеристикам рабочих условий, чтобы обеспечить стабильную и надежная работу. В этой статье мы рассортируем логику выбора и метод подбора моделей картриджных уплотнений на основе ключевых требований различных рабочих условий, предоставляя рекомендации для выбора картриджных уплотнений на промышленных объектах.
Перед выбором картриджных уплотнений необходимо определить ключевые параметры на-site рабочих условий. Это основа для последующего выбора и подбора моделей, а также предпосылка для обеспечения долгосрочной стабильной работы картриджных уплотнений. Ключевые критерии оценки подразделяются на 4 категории:
1. Характеристики транспортируемой среды: Включая коррозионность, абразивность (содержание твердых частиц, твердость частиц), вязкость, склонность к кристаллизации/вспышке, а также наличие взрывоопасных, токсичных или вредных свойств. Это ключевой фактор, определяющий тип конструкции и комбинацию материалов картриджных уплотнений.
2. Параметры работы оборудования: Включая рабочее давление камеры насоса, диапазон рабочих температур, скорость вращения вала насоса и диаметр вала. Эти параметры напрямую определяют конструктивное проектирование (сбалансированный/несбалансированный тип), диапазон адаптации к значению PV и выбор размеров модели картриджных уплотнений.
3. Тип насоса и условия установки: Необходимо определить тип насоса (центробежный насос, технологический насос, шлампамп, погружной насос и т.д.), размеры камеры уплотнения, ограничения по пространству установки, а также величину осевого перемещения и подпрыгивания вала, чтобы обеспечить адаптацию картриджных уплотнений к установке.
4. Требования к соблюдению отраслевых норм и эксплуатации: Разные отрасли имеют соответствующие стандарты, экологические и безопасные требования к картриджным уплотнениям. Необходимо заранее определить соответствующие требования к соблюдению норм, чтобы убедиться, что выбранные картриджные уплотнения соответствуют отраслевым стандартам.
Сочетая основные рабочие условия на промышленных объектах и нацеленные на ключевые проблемы различных рабочих условий, мы составили подходящую схему выбора картриджных уплотнений. Содержимое таблицы можно без труда скопировать в Excel для использования:
Применяемые рабочие условия | Ключевые проблемы рабочих условий | Применяемые серии продуктов | Ключевые характеристики адаптации | Основные типы пригодных насосов |
|---|---|---|---|---|
Рабочие условия бумажной промышленности (транспортировка черного щелока, белой воды, целлюлозы, наполнительной воды и другой среды) | Среда содержит большое количество волокон и твердых наполнителей, которые легко вызывают износ торцевой поверхности уплотнения и закупорку пружины/канала. Среда в некоторых участках имеет слабую коррозионность, что требует высокой антизаблокировочной и антиабразивной производительности уплотнения. | Серия 2000 (Специальные картриджные уплотнения для бумажной промышленности) | Особенно разработаны для характеристик среды бумажной промышленности, конструктивное проектирование адаптировано к рабочим условиям с волокнистыми средами, что эффективно снижает риск износа и закупорки картриджных уплотнений, отвечая требованиям к картриджным уплотнениям для всех участков бумажной промышленности. | Различные шлампампы, целлюлозные насосы, насосы белой воды, насосы черного щелока, насосы сточных вод, центробежные насосы чистой воды |
Рабочие условия нефтегазовой и химической промышленности (транспортировка взрывоопасных, высококоррозионных, токсичных, вредных, высокотемпературных и высокопрессовых сред) | Среда имеет высокие риски безопасности, рабочие условия охватывают сложные сценарии, такие как высокая температура, высокое давление и высокая скорость вращения. Отрасль имеет строгие требования к стандарту API, требуя строгого соблюдения норм, стабильности и герметичности картриджных уплотнений. | Серия APOG (Специальные картриджные уплотнения для нефтегазовых и химических насосов) | Разработаны и произведены в соответствии со стандартом API, подходят для требований к картриджным уплотнениям различных стандартных типов насосов в нефтехимической промышленности, могут справляться с сложными условиями коррозии, высоких и низких температур, высокого давления, а контроль производства на всех этапах обеспечивает стабильную работу картриджных уплотнений. | Технологические насосы по стандарту API, химические центробежные насосы, насосы для подачи гидрогенирования, насосы для транспортировки нефтепродуктов, насосы легких углеводородов, коррозионно-стойкие химические насосы |
Особые рабочие условия с сверхвысоким давлением и высоким значением PV (рабочие условия с высоким давлением, высокой скоростью и высоким ударом за пределами обычного диапазона стандарта API 682) | Обычные картриджные уплотнения легко подвергаются термическому трещению торцевой поверхности, усиленному износу, сбое компенсационной структуры, деформации уплотнения и другим проблемам, что требует чрезвычайно высоких требований к прочности конструкции, проектированию торцевой поверхности, теплоотдаче и устойчивости к деформации уплотнения. | Серия PVE (Инженерные картриджные уплотнения с высоким значением PV) | Особенно разработаны для высокопрессовых рабочих условий за пределами стандарта API 682, благодаря оптимизированному конструктивному проектированию и подбору материалов могут соответствовать требованиям к картриджным уплотнениям для высокопрессовых и высокоскоростных насосов, повышая стабильность работы картриджных уплотнений при экстремальных рабочих условиях. | Высокопрессовые центробежные насосы, высокоскоростные насосы, насосы питания котлов, высокопрессовые центробежные насосы для водоподачи, многоступенчатые высокопрессовые центробежные насосы |
Общие рабочие условия водоснабжения, обычной легкой промышленности, системы отопления и вентиляции (чистая вода, нетоксичные/слабо коррозионные среды, стабильные рабочие сценарии) | Параметры работы относительно стабильны, ключевые требования к картриджным уплотнениям — стабильная работа, удобство установки и контролируемая стоимость эксплуатации, без необходимости сложных конструкций для адаптации к экстремальным рабочим условиям. | Серия E (Экономические картриджные уплотнения) | Содержит два типа конструкций: одностороннее и двустороннее уплотнение. Одностороннее уплотнение подходит для чистых нетоксичных обычных сред, двустороннее уплотнение может адаптироваться к средам с небольшим количеством примесей и слабой коррозионностью, охватывая требования к картриджным уплотнениям для большинства обычных сценариев, балансируя герметичность и экономичность эксплуатации картриджных уплотнений. | Центробежные насосы чистой воды типа IS, трубные насосы, циркуляционные насосы, насосы системы отопления и вентиляции, легкие химические насосы, насосы для подъема сточных вод |
Рабочие сценарии с частыми запусками и остановками, большими колебаниями рабочих условий (насосное оборудование с частыми регулировками нагрузки, прерывистой работой и высокой частотой запусков и остановок) | Обычные картриджные уплотнения с компенсационной структурой подвижного кольца легко подвергаются нестабильному прилеганию торцевой поверхности и медленной реакции на компенсацию из-за частых изменений рабочих условий, что приводит к высокому риску утечки и короткому сроку службы уплотнения. | Серия G (Высокоэффективные картриджные уплотнения с компенсацией неподвижного кольца) | Использует конструктивное проектирование с компенсацией неподвижного кольца, оптимизируя характеристики прилегания торцевой поверхности и скорость реакции на компенсацию уплотнения при изменяющихся рабочих условиях, что эффективно повышает стабильность работы картриджных уплотнений при переменных рабочих условиях и снижает вероятность утечки. | Центробежные насосы с прерывистой работой, технологические насосы с частыми изменениями рабочих условий, насосы для подкачки воды, химические насосы для партильного производства |

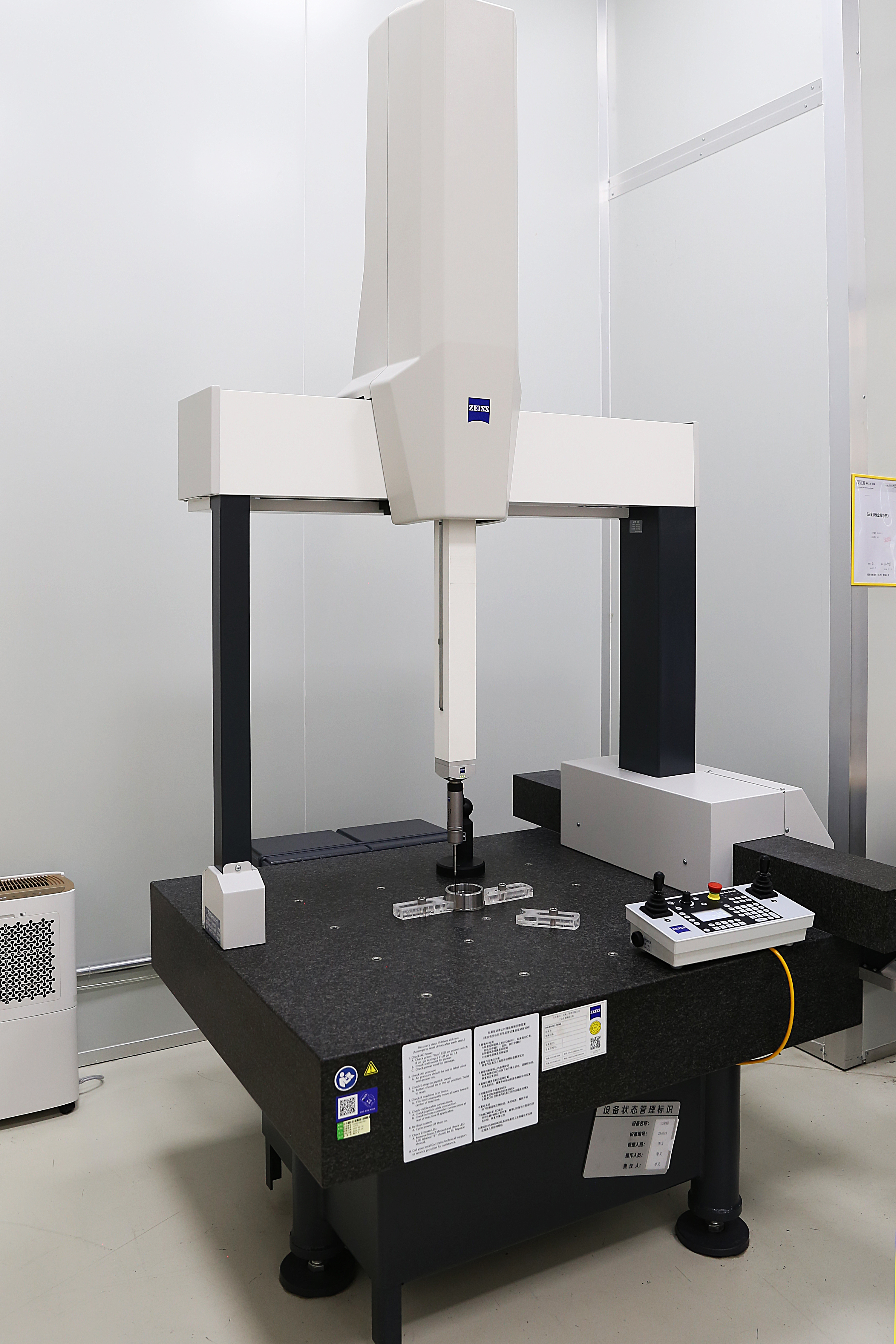

Все серии картриджных уплотнений, используемых при этом выборе, строго соблюдают международные авторитетные стандарты в процессе производства и прошли ряд системных сертификаций, которые могут соответствовать требованиям к соблюдению норм различных отраслей. Конкретная информация о сертификациях представлена в следующей таблице:
Стандарт сертификации | Тип сертификации | Область применения |
|---|---|---|
API Q1 10th | Авторитетная сертификация системы качества для нефтегазовой отрасли | Полная серия продуктов картриджных уплотнений для нефтегазовой, химической, перерабатывающей и других отраслей |
ISO9001:2015 | Сертификация системы менеджмента качества | Весь процесс проектирования, производства, продажи и обслуживания полной серии картриджных уплотнений |
ISO14001:2015 | Сертификация системы менеджмента окружающей среды | Экологический контроль всего процесса производства и эксплуатации полной серии картриджных уплотнений |
ISO45001:2018 | Сертификация системы менеджмента охраны труда и безопасности | Безопасный контроль всего процесса производства и на-site обслуживания полной серии картриджных уплотнений |
TRCU 010/032 | Сертификация технического регламента Таможенного союза | Полная серия продуктов картриджных уплотнений, экспортируемых в страны Евразийского экономического союза |
После завершения выбора серии, адаптированной к рабочим условиям, необходимо выполнить точный подбор соответствующих моделей картриджных уплотнений с помощью стандартизированных шагов, чтобы убедиться, что выбранная модель полностью адаптирована к на-site оборудованию и рабочим условиям. Мы составили напрямую реализуемый чек-лист подбора моделей, который можно скопировать в Excel для на-site проверки, чтобы избежать пропусков при выборе:
Номер подбора | Ключевые шаги подбора | Детальное содержание проверки | Столбец на-site подтверждения |
|---|---|---|---|
1 | Определить пригодную серию продуктов | Сочетая сценарии рабочих условий и требования к соблюдению отраслевых норм, определить пригодную серию картриджных уплотнений и уточнить ключевой тип конструкции уплотнения. | □ Подтверждено |
2 | Проверить диапазон адаптации параметров работы | Проверить ключевые параметры соответствующих моделей в рамках серии, включая диапазон пригодных диаметров валов, номинальное рабочее давление, диапазон рабочих температур и допустимую линейную скорость, чтобы убедиться, что параметры покрывают фактические пиковые параметры работы на-site оборудования. | □ Подтверждено |
3 | Подобрать комбинацию материалов, адаптированную к среде | В зависимости от коррозионности, абразивности и температурных характеристик транспортируемой среды, подобрать соответствующий вариант сочетания трение пары подвижного/неподвижного колец, материал вспомогательного уплотнительного кольца, упругих элементов и металлических конструктивных деталей модели, чтобы убедиться, что материал полностью совместим со средой. | □ Подтверждено |
4 | Подтвердить соответствие размеров установки | Проверить размеры установки выбранной модели картриджных уплотнений, включая внутренний диаметр и глубину камеры уплотнения, размеры втулки вала, спецификации фланцевого соединения и требования к направлению вращения, чтобы убедиться, что они полностью соответствуют размерам камеры уплотнения и вала насоса, без интерференции при установке. | □ Подтверждено |
5 | Проверить вспомогательную конфигурацию и требования к соблюдению норм | Проверить, соответствует ли выбранная модель картриджных уплотнений требованиям отраслевых стандартов на-site, а также определить необходимость оснащения вспомогательных систем, таких как промывка, охлаждение и теплоизоляция, в соответствии с рабочими условиями, для улучшения вспомогательной схемы. | □ Подтверждено |
При выборе и подборе картриджных уплотнений необходимо избежать распространенных ошибок выбора, чтобы обеспечить рациональность выбора:
1. Избегать выбора, основанного в первую очередь на цене, игнорируя адаптацию к рабочим условиям. Разные серии картриджных уплотнений имеют разные конструктивные проекты и диапазоны адаптации материалов. Если выбрать продукты, несовместимые с рабочими условиями, это легко приведет к преждевременному выходу картриджных уплотнений из строя, а следовательно, увеличит общую стоимость эксплуатации.
2. Не игнорировать тонкие характеристики среды. Даже для одной и той же среды разные концентрации, температуры и содержания твердых частиц будут иметь разные требования к материалам и конструкции картриджных уплотнений. Выбор должен основываться на фактических полных параметрах на-site среды, а не только на названии среды.
3. Обращать внимание на фактическое состояние работы оборудования. Величина осевого перемещения, подпрыгивание вала, соосность установки и другое состояние насосного оборудования напрямую влияет на эффективность работы картриджных уплотнений. При выборе и подборе моделей следует скорректировать схему выбора в соответствии с фактическим состоянием оборудования.
4. Соблюдать правила установки и эксплуатации продукта. Разные серии картриджных уплотнений имеют соответствующие процессы установки и требования к эксплуатации. Стандартизированная установка и регулярное обслуживание являются важными предпосылками для обеспечения того, чтобы картриджные уплотнения достигли проектного срока службы.
Итак, ядро выбора картриджных уплотнений — это достижение высокой степени адаптации между герметичностью и на-site рабочими условиями, а подбор соответствующих моделей — это поэтапная проверка и адаптация от выбора серии до параметров, размеров и материалов. Выбор подходящих продуктов картриджных уплотнений в соответствии с рабочими условиями, соблюдение стандартизированного процесса подбора моделей, а также реализация стандартизированной установки и эксплуатации могут эффективно повысить стабильность работы насосного оборудования, снизить вероятность преждевременного выхода картриджных уплотнений из строя, уменьшить риск утечки и стоимость эксплуатации, обеспечивая надежную работу промышленных систем транспортировки жидкостей.
Примечание: Все таблицы в полной статье имеют стандартный формат, совместимый с Excel. Вы можете напрямую выбрать все, скопировать и вставить в Excel, чтобы автоматически создать редактируемую стандартную таблицу, которая может быть напрямую использована для на-site проверки выбора, технического инструктажа и проверки закупок.
