Введение: Как избежать дорогостоящих ошибок при выборе уплотнения

Если вы работаете в химической, нефтегазовой или фармацевтической отрасли, вам наверняка знакомы эти «критические моменты»:

• Внезапный выход из строя: Новое торцевое уплотнение начинает течь через неделю, что приводит к аварийной остановке и многомиллионным убыткам.

• Сложности при закупке: Глядя на длинную строку символов в коде поставщика, вы понимаете, что покупаете «кота в мешке».

• Ошибки в тендерах: Одна неверная буква в техническом коде — и заявка отклонена, а месяцы подготовки потрачены впустую.

Чаще всего проблема не в качестве самого изделия, а в несоответствии выбранного кода стандарту API 682 конкретным условиям эксплуатации. Понимание этого кода — ключ к обеспечению 25 000+ часов непрерывной работы оборудования.

Основа: 8-сегментная структура кода API 682

Стандарт API 682 использует фиксированную 8-сегментную структуру. Зная её логику, вы сможете мгновенно определить технические характеристики любого уплотнения.

Разбор деталей: Как обойти «подводные камни» выбора

1. Категория уплотнения (1, 2, 3) — Первый рубеж защиты

• Категория 1: Для общих химических и вспомогательных процессов. Экономичный вариант, но с минимальным запасом прочности.

• Категория 3: «Золотой стандарт» для критических процессов. Обязательна для высокого давления, экстремальных температур и высокотоксичных сред.

Совет эксперта: Никогда не заменяйте Категорию 3 на Категорию 1 ради экономии; риск аварии на опасном производстве слишком велик.

2. Схема расположения (1, 2, 3) — Уровень безопасности

• Схема 1 (Одинарное): Для чистых, неопасных жидкостей.

• Схема 2 (Двойное негерметичное): Тип «тандем» с буферной жидкостью. Если основное уплотнение выйдет из строя, второе предотвратит выброс.

• Схема 3 (Двойное герметичное): Используется барьерная жидкость под давлением. Гарантирует нулевую утечку перекачиваемой среды в атмосферу.

3. Тип уплотнения (A, B, C) — Давление и температура

• Типы A и B: Уплотнения с динамическим вторичным кольцом (pusher seals). Тип B — гидравлически разгруженное, выдерживает высокое давление.

• Тип C: Металлический сильфон. Идеально для экстремальных температур или вязких сред, где резиновые кольца теряют эластичность.

4. Материалы пар трения (N, R, M, Q, P) — Ресурс работы

• Графит / Карбид кремния (SiC): Стандарт для 90% задач.

• SiC / SiC (Q/P): Обязательно для абразивных или кристаллизующихся сред.

• Карбид вольфрама (M): Рекомендуется при сильных вибрациях или частых пусках/остановках оборудования.

Надежность в деталях: Серия APOG от FBU

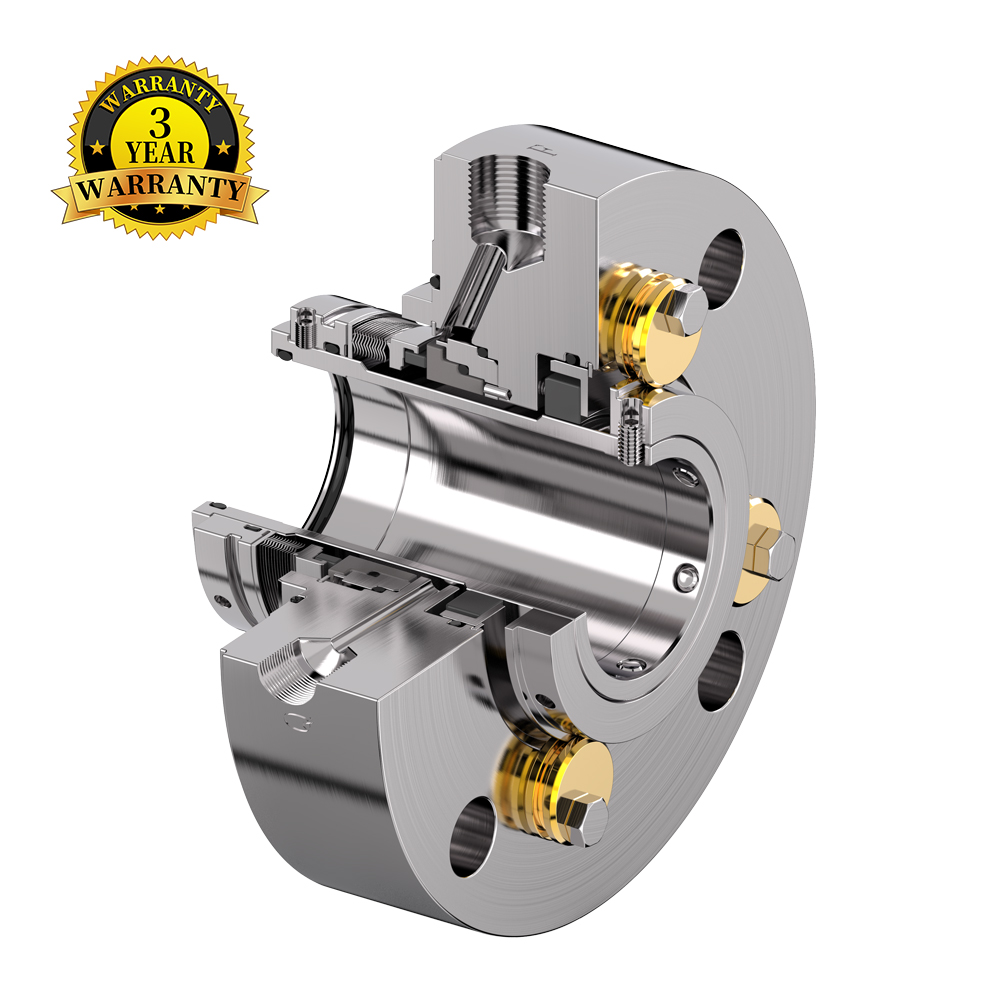

Торцевые уплотнения серии APOG разработаны в строгом соответствии со стандартом API 682, чтобы исключить любые ошибки при выборе.

• Полное соответствие: Мы предлагаем решения всех категорий (1, 2, 3) и схем расположения. Патронная (картриджная) конструкция сводит ошибки монтажа к нулю.

• Прозрачная кодировка: Мы используем только стандартные 8-сегментные коды API. Никаких «запутанных» внутренних артикулов — вы точно знаете, что покупаете.

• Точный подбор: Мы адаптируем материалы и планы обвязки под ваши конкретные условия, обеспечивая стабильную работу оборудования в течение 3 лет и более.

FAQ

Вопрос 1: Можно ли использовать уплотнение Категории 1 на нефтеперерабатывающем заводе?

Как правило, нет. НПЗ требуют Категории 2 или 3 из-за летучести нефтепродуктов и строгих требований к безопасности и испытаниям оборудования.

Вопрос 2: В чем разница между буферной и барьерной жидкостью? Буферная жидкость

(Схема 2) находится под давлением ниже, чем в насосе. Барьерная жидкость

(Схема 3) всегда находится под давлением выше, чем перекачиваемая среда. Барьерная жидкость гарантирует полное отсутствие утечек продукта в окружающую среду.

Вопрос 3: Как правильно прочитать 3-значный код размера вала?

Код указывается в миллиметрах. Для вала 25 мм код будет 025, для вала 100 мм — 100. Это исключает путаницу между метрической и дюймовой системами.

Вопрос 4: Какой план обвязки API лучше всего подходит для чистой воды комнатной температуры?

План 11 является наиболее распространенным и эффективным решением. Он обеспечивает рециркуляцию жидкости из линии нагнетания в камеру уплотнения для охлаждения и смазки.
