Картриджные механические уплотнения для насосов, перекачивающих среды, содержащие частицы: руководство по выбору и обслуживанию

Просмотры:0 Автор:Pедактор сайта Время публикации: 2026-01-30 Происхождение:Работает

В таких отраслях, как горнодобывающая промышленность, очистка сточных вод, химическая обработка и металлургия, транспортировка содержащих частицы сред (таких как рудная масса, осадки сточных вод и сточные воды с песком) является основным процессом. Насосы, предназначенные для перемещения этой среды, часто сталкиваются с серьезными проблемами в системах уплотнений, в частности, с эрозией частиц, износом и утечками. В качестве ключевого компонента уплотнения, предназначенного для таких суровых условий эксплуатации, картриджные механические уплотнения для насосов, перекачивающих среды, содержащие частицы, стали предпочтительным решением для решения проблем уплотнения в средах с высоким содержанием частиц благодаря своей модульной конструкции, износостойкости и ударопрочности. Сегодня мы разберем основы выбора, использования и обслуживания этих уплотнений с научно-популярной точки зрения, помогая вам избежать распространенных ошибок, которые приводят к выходу уплотнений из строя.

I. Почему герметизация материалов, содержащих частицы, является такой сложной задачей?

Ключевое различие между средами, содержащими частицы, и чистыми средами заключается во взвешенных твердых частицах (размером от нескольких микрометров до нескольких сотен микрометров), которые вызывают постоянное повреждение поверхностей уплотнений. Обычные механические уплотнения часто не справляются с такими условиями, обычно сталкиваясь с тремя основными проблемами: во-первых, частицы застревают в зазорах между поверхностями уплотнений, действуя как «наждачная бумага», которая неоднократно царапает и трет, царапает и изнашивает поверхности, пока они не теряют герметичность; во-вторых, частицы забивают камеры уплотнений или пружинные конструкции, вызывая заклинивание уплотнения и нарушение компенсации; в-третьих, в условиях высокого давления и высокой скорости частицы ударяются о поверхности уплотнений, что приводит к локальным повреждениям и утечкам. Однако картриджные механические уплотнения для насосов, перекачивающих среды, содержащие частицы, эффективно решают эти проблемы за счет целенаправленной конструкции конструкции и сочетания материалов, продлевая срок службы уплотнений.

II. Ключевые преимущества картриджных механических уплотнений для насосов, перекачивающих среды, содержащие частицы

По сравнению с традиционными разъемными механическими уплотнениями и стандартными картриджными уплотнениями картриджные механические уплотнения для насосов, перекачивающих среды, содержащие частицы (особенно модели, разработанные специально для шламовых насосов), обладают значительными преимуществами совместимости. Среди них картриджные механические уплотнения серии SKD компании Fubu Seals, специально разработанные для шламовых насосов и оптимизированные для решения основных проблем, связанных с высокой концентрацией частиц, сильным износом и большими колебаниями давления. В следующей таблице представлены их преимущества и ключевые характеристики в сравнении:

Тип уплотнения	Ключевые преимущества	Совместимые условия эксплуатации	Особые характеристики (совместимость со шламовыми насосами)
Традиционное разъемное механическое уплотнение	Более низкая стоимость	Низкая концентрация частиц, низкое давление, комнатная температура.	Нет целевой оптимизации; склонен к истиранию и износу частицами суспензии
Стандартное картриджное механическое уплотнение	Простая установка, модульная конструкция	Стандартные насосы для сред, содержащих частицы (например, канализационные насосы)	Умеренная износостойкость; непригоден для суспензий высокой концентрации
Специализированные картриджные механические уплотнения для сред, содержащих частицы (серия SKD)	Износостойкость и ударопрочность, простота установки, совместимость со вспомогательными системами.	Условия с высокой концентрацией частиц (например, шламовые насосы, насосы для хвостохранилищ)	Эксклюзивные особенности серии SKD: усиленные уплотнительные поверхности из цементированного карбида, конструкция с защитой от обратного потока частиц, адаптивная компенсация давления, подходит для шламовых насосов с частыми циклами пуска и остановки.

Во-первых, модульная интегрированная конструкция обеспечивает простоту установки. Картриджные механические уплотнения для насосов, перекачивающих среды, содержащие частицы, поставляются в предварительно собранном виде с вращающимися кольцами, неподвижными кольцами, пружинами и уплотнительными кольцами, которые все подвергаются точной настройке перед отправкой с завода. Установка на месте не требует повторной калибровки, что эффективно предотвращает проникновение частиц через зазоры, вызванные несоосностью разъемных уплотнений, и снижает сложность эксплуатации для обслуживающего персонала.

Во-вторых, оптимизированные износостойкие конструкции и материалы обеспечивают высокую ударопрочность. В этих уплотнениях обычно используются пары поверхностей «твердый-твердый» (например, цементированный карбид и карбид кремния, карбид кремния, полученный реакционным спеканием), что обеспечивает гораздо более высокую износостойкость по сравнению со стандартными материалами уплотнений. Некоторые модели высокого класса также оснащены многосегментными разъемными кольцевыми конструкциями в сочетании с прижимными пружинами, обеспечивающими самоцентрирование и одновременно уменьшающими прямое воздействие частиц на поверхности уплотнений, что снижает интенсивность износа более чем на 90% по сравнению с традиционными уплотнениями.

В-третьих, совместимость со вспомогательными системами обеспечивает тщательную очистку и защиту. Картриджные механические уплотнения для насосов, перекачивающих среды, содержащие частицы, легко интегрируются с системами промывки и фильтрации. Используя стандартные планы промывки API (например, План 31, План 32), эти системы быстро удаляют частицы примесей из камер уплотнений, одновременно охлаждая тепло, выделяемое трением, предотвращая накопление частиц и выгорание поверхностей уплотнения.

III. 3 совета по выбору картриджных механических уплотнений для насосов, перекачивающих среды, содержащие частицы

Неправильный выбор является основной причиной раннего выхода из строя картриджных механических уплотнений для насосов, перекачивающих среды, содержащие частицы. При выборе уплотнений для типичного оборудования, такого как шламовые и канализационные насосы, сосредоточьтесь на трех основных факторах: материал, конструкция и вспомогательные системы. В следующей таблице приведены прямые ссылки на параметры выбора картриджных механических уплотнений серии SKD (специализированных для шламовых насосов):

Размер выбора	Основные требования совместимости	Параметры совместимости серии SKD (специально для шламовых насосов)	Соображения
Выбор материала	Износостойкость + совместимость со средами	Поверхности уплотнения: цементированный карбид WC/WC; Уплотнительные кольца: Витон	Частицы суспензии обладают высокой абразивностью; отдавать приоритет твердосплавным материалам
Выбор структуры	Совместимость с концентрацией частиц и давлением	Двусторонняя конструкция с канавками, препятствующими обратному току частиц.	Концентрация частиц в шламовом насосе часто превышает 100 ppm; двусторонняя защита более надежна
Выбор вспомогательной системы	Промывочные и фильтрующие устройства обязательны.	Совместимость с промывкой API Plan 31+20, точность фильтрации ≤3 мкм.	Своевременно фильтруйте частицы суспензии, чтобы предотвратить попадание в камеру уплотнения.

Выбор материала: отдайте предпочтение «износостойкости + совместимости».

Выбирайте материалы поверхностей уплотнения в зависимости от твердости и размера частиц: для частиц высокой твердости (например, кварцевого песка) и большого диаметра (>50 мкм) отдавайте предпочтение парам цементированного карбида (WC/WC) для обеспечения высокой износостойкости; для мелких частиц (<50 мкм) с низкой концентрацией пары карбида кремния (SiC/SiC) обеспечивают баланс между износостойкостью и экономичностью. Вспомогательные уплотнительные кольца должны быть совместимы со средой: в условиях, содержащих агрессивные частицы (например, кислая рудная пульпа при химической обработке), используйте уплотнительные кольца из витона или перфторэластомера для предотвращения коррозии и старения.

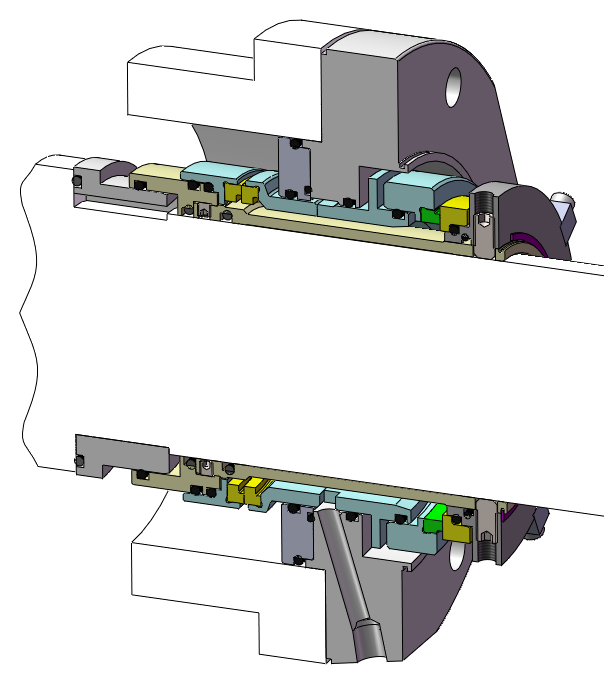

СКД

2. Выбор структуры: соответствие концентрации частиц и давления.

В условиях высокой концентрации частиц (>100 ppm) и больших колебаний давления (например, хвостохранилища, шламовые насосы) рекомендуются двухсторонние картриджные механические уплотнения для насосов, перекачивающих среды, содержащие частицы. Картриджные механические уплотнения Fubu серии SKD, специально разработанные для шламовых насосов, имеют усиленную износостойкую конструкцию и конструкцию, препятствующую обратному потоку частиц, эффективно противодействуя непрерывному размыванию частицами шлама. Для стандартных условий концентрации частиц (<100 ppm) достаточно односторонних уплотнений в сочетании с разумным планом промывки. Кроме того, отдайте предпочтение продуктам со специальными воздушными канавками или структурами, препятствующими обратному потоку частиц, чтобы еще больше повысить надежность уплотнения.

3. Выбор вспомогательной системы: промывка и фильтрация обязательны.

Независимо от типа уплотнения картриджные механические уплотнения для насосов, перекачивающих среду, содержащую частицы, должны комплектоваться системами промывки и фильтрации. Мы рекомендуем комбинацию «самопромывка + тонкая фильтрация» (например, план API 11+20): промывочная жидкость забирается из выпускного отверстия насоса, фильтруется через прецизионный фильтр размером менее 3 мкм, а затем подается в камеру уплотнения для быстрого удаления частиц. В условиях чрезвычайно высокой концентрации частиц можно использовать внешнюю промывку чистым источником (API Plan 32), чтобы предотвратить прямой контакт частиц технологической среды с поверхностями уплотнения.

IV. Ежедневное обслуживание: 4 совета по продлению срока службы уплотнений

Выбор подходящего картриджного механического уплотнения для насосов, перекачивающих среды, содержащие частицы (например, серии SKD для шламовых насосов), и проведение научно-технического обслуживания могут продлить срок его службы более чем на 50%. В следующем контрольном списке приведены советы по техническому обслуживанию основной части насоса, адаптированные к условиям работы шламового насоса:

Предмет обслуживания	Основные эксплуатационные требования	Особые примечания к серии SKD (специально для шламовых насосов)	Требование к частоте
Проверка системы промывки	Обеспечьте перепад давления на фильтре ≤0,05 МПа; своевременно заменяйте фильтрующие элементы	Регулярно очищайте промывочные трубопроводы во избежание осаждения и засорения шлама.	Ежедневный осмотр; комплексная еженедельная проверка
Контроль соосности	Отклонение соосности вала регулирующего насоса ≤0,03 мм	Шламовые насосы создают значительную вибрацию; калибровать соосность ежемесячно	Ежемесячная калибровка
Предпусковая подготовка	Сначала запустите систему промывки, затем насос.	Во избежание сухого трения убедитесь, что камера уплотнения полностью заполнена чистой промывочной жидкостью.	Выполнять перед каждым запуском
Проверка температуры и утечек	Температура поверхности уплотнения ≤80 ℃, видимых утечек нет.	Сосредоточьтесь на контроле давления в камере уплотнения в соответствии с характеристиками компенсации давления серии SKD.	Ежедневный осмотр; записывать данные каждые 2 часа

V. Заключение

Основная ценность картриджных механических уплотнений для насосов, перекачивающих среды, содержащие частицы, заключается в решении проблем вымывания частиц и износа с помощью «износостойких материалов, модульных конструкций и интегрированных систем». В частности, картриджные механические уплотнения серии SKD компании Fubu Seals, специально разработанные для шламовых насосов, содержат оптимизированные износостойкие материалы и конструктивную конструкцию, что делает их высококачественным уплотнительным решением для шламовых насосов. Для персонала по техническому обслуживанию насосов внимание к трем основным принципам — совместимости материалов, разумной конструкции и правильному техническому обслуживанию — может эффективно снизить риск выхода из строя уплотнения и минимизировать потери, связанные с простоями. Мы надеемся, что это руководство поможет вам лучше понять, как выбирать и использовать картриджные механические уплотнения для насосов, перекачивающих среды, содержащие частицы, обеспечивая стабильную работу насоса даже в тяжелых рабочих условиях.

Картриджные механические уплотнения для насосов Картриджные механические уплотнения для насосов, перекачивающих частицы, содержащие частицы
