При эксплуатации и техническом обслуживании механических уплотнений утечка является наиболее частой и типичной неисправностью, а также ключевым отклонением в работе оборудования, на которое обращают внимание специалисты по эксплуатации и техническому управлению. На практике некоторые операторы часто разбирают узлы слепо и заменяют детали произвольно из-за отсутствия системного понимания точек утечки. Это не только задерживает восстановление производства, но и может привести к повторному повреждению уплотнительного узла. Основная причина — неясное понимание логики конструкции уплотнения и невозможность четко различить причины и пути диагностики утечек в разных местах.
Настоящая статья, строго основываясь на стандарте API 682 и общих технических нормативах по техническому обслуживанию механических уплотнений, систематизирует основные точки утечки, определяет типичные признаки, основные причины и стандартизированные методы диагностики утечек в каждой точке. Руководствуясь техническим принципом «сначала локализация, затем анализ, потом устранение», статья сочетает профессиональную строгость и практическую применимость на месте, стандартизирует процесс диагностики утечек и исключает слепые ремонтные работы.
Все работы по диагностике и ремонту утечек должны выполняться при полной остановке оборудования, сбросе давления в системе, опорожнении среды или обеспечении герметичной защиты. Категорически запрещается проводить ручные ремонтные работы под давлением, при повышенной температуре или с наличием рабочей среды во избежание коррозии, ожогов и механических травм. Это основное предпосылка для диагностики утечек.
Механические уплотнения относятся к осевым торцевым динамическим уплотнениям, их уплотнительная система представляет собой многоточечную совместную конструкцию, а не отдельную уплотнительную поверхность. С учетом конструктивных особенностей уплотнения, вероятности возникновения утечек на месте и логики устранения неисправностей утечки в механических уплотнениях разделяются на три основные части:
утечка по основному торцевому уплотнению, утечка по вспомогательным уплотнительным точкам, утечка по стыкам крышки и крепежных элементов.
Из них утечка по основному торцевому уплотнению является наиболее частой и часто неправильно диагностируемой точкой утечки на месте.
Определение: Основное торцевое уплотнение — это контактная поверхность между подвижным и неподвижным кольцами, являющаяся основным уплотнительным паром механического уплотнения, выполняющим функцию герметизации рабочей среды. Утечка проявляется в просачивании среды из зазора между подвижным и неподвижным кольцами и является наиболее распространенным типом утечек на месте.

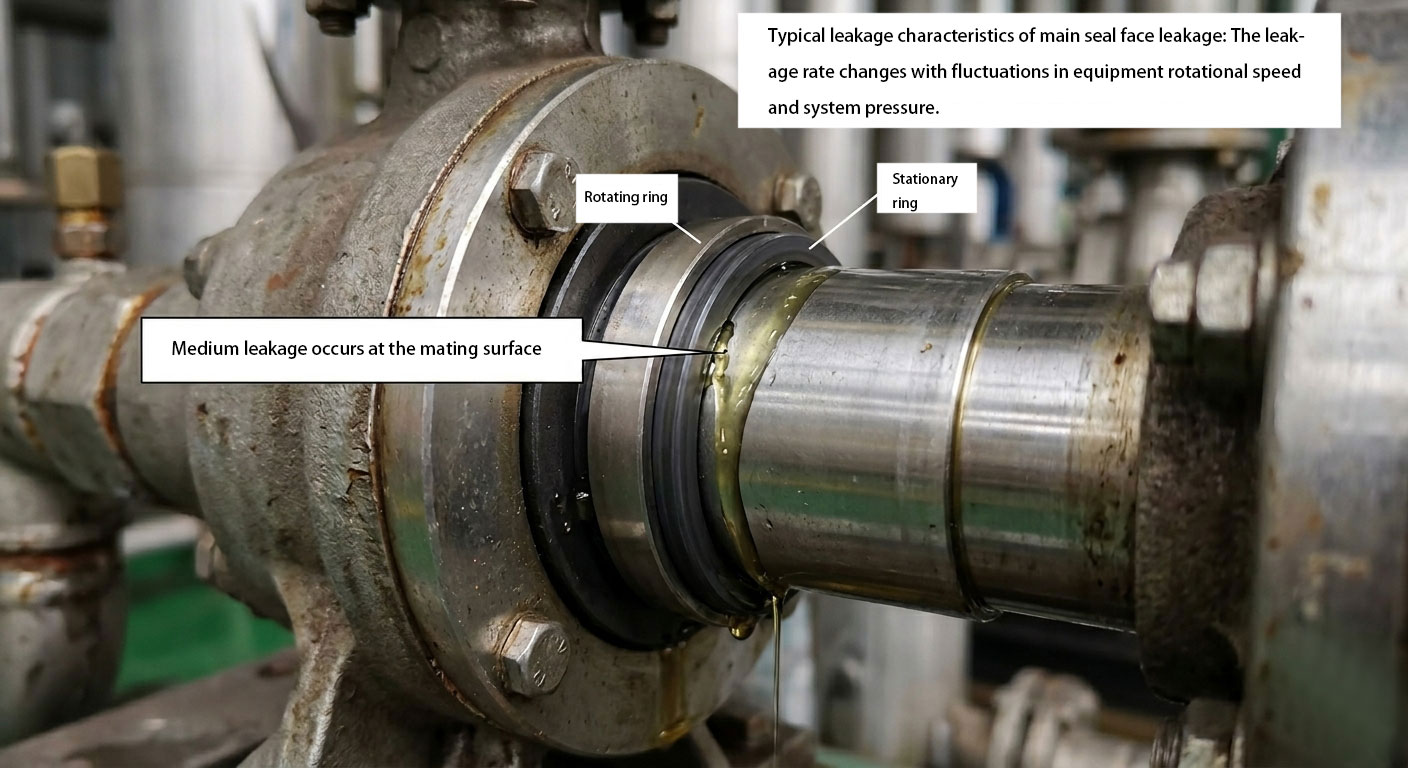

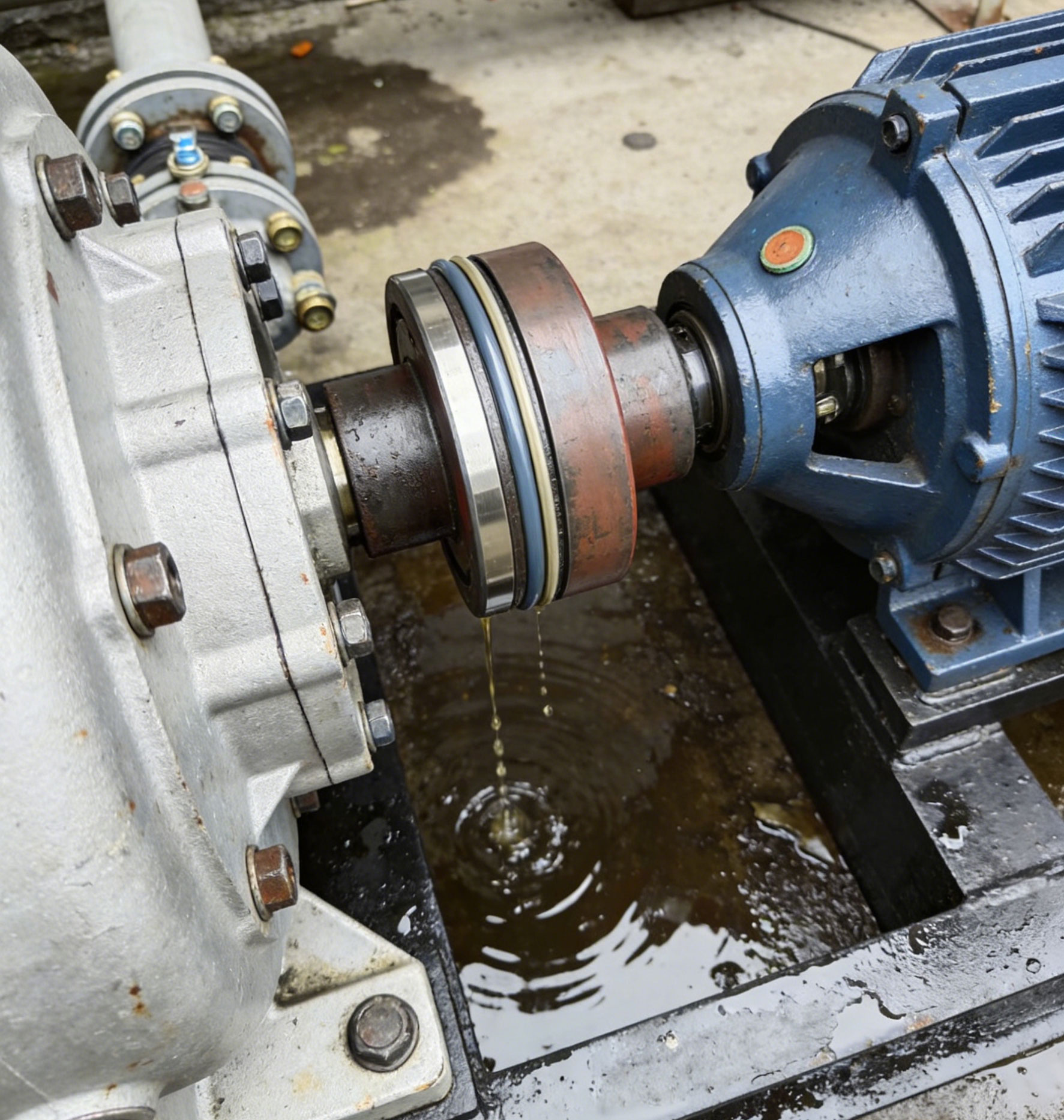

Типичные признаки утечки: Величина утечки изменяется с колебаниями частоты вращения оборудования и давления в системе. Утечка наиболее выражена на этапе запуска оборудования, в некоторых режимах она может немного уменьшаться после определенного времени работы, либо наблюдается постоянное каплепадение или струйная утечка. Среда стекает наружу вдоль втулки вала, визуально заметны следы утечки на стыке подвижного и неподвижного колец.
Краткое обозначение причины | Подробное описание |
|---|---|
Износ и царапины торцевой поверхности | Твердые частицы в среде или длительная непрерывная эксплуатация вызывают износ, царапины и повреждения торцевой поверхности, приводя к полной потере герметичности и невозможности формирования замкнутого уплотнительного пара. |
Прогорание от сухого трения | Сухая работа оборудования или неработающая система промывки и охлаждения не позволяют формировать стабильную смазочную пленку на торцевой поверхности. Постоянное сухое трение вызывает тепловую деформацию и карбонизацию поверхности, нарушая ее плоскостность. |
Дисбаланс удельного давления торцевой поверхности | Чрезмерное или недостаточное сжатие упругих элементов, заклинивание пружин/гофр приводит к аномальному давлению прилегания торцевых поверхностей, невозможности достижения нормативного удельного давления и потере эффективной герметизирующей способности. |
Кристаллизация и прилипание на торцевой поверхности | Легкокристаллизующиеся и высоковязкие среды кристаллизуются и прилипают на торцевой поверхности после остановки оборудования. При перезапуске внешняя сила разрывает уплотнительную поверхность, напрямую нарушая ее целостность и вызывая утечку. |
Стандартизированные шаги диагностики
Основной шаг диагностики | Подробные технические требования |
|---|---|
Локализация и отслеживание источника утечки | После остановки оборудования, сброса давления и очистки места удалить загрязнения снаружи уплотнения, проследить по следам утечки и четко подтвердить, что источник утечки — контактная поверхность подвижного и неподвижного колец. |
Проверка аномальных режимов работы | Извлечь и проверить журнал эксплуатации оборудования и данные режимов на месте, выявить нарушения: сухую работу, отключение системы промывки, наличие твердых частиц в среде. |
Визуальный осмотр торцевой поверхности | Стандартизированно разобрать крышку уплотнения, категорически не допускать принудительного поддевания подвижного и неподвижного колец, визуально проверить поверхность на наличие царапин, прогорания, повреждений. |
Контроль упругих элементов и величины сжатия | Вручную проверить возвратную работоспособность пружин, гофр и других упругих элементов, проверить параметры сжатия уплотнения и подтвердить соответствие проектным нормативам. |
Определение: Вспомогательное уплотнение — это узел вспомогательных уплотнительных колец, разделяемых на кольца подвижного и неподвижного колец. Оно герметизирует зазоры между подвижным кольцом и втулкой вала, неподвижным кольцом и крышкой. Относится к статическим уплотнительным точкам, такие утечки часто неправильно диагностируют как утечку по основному торцевому уплотнению.

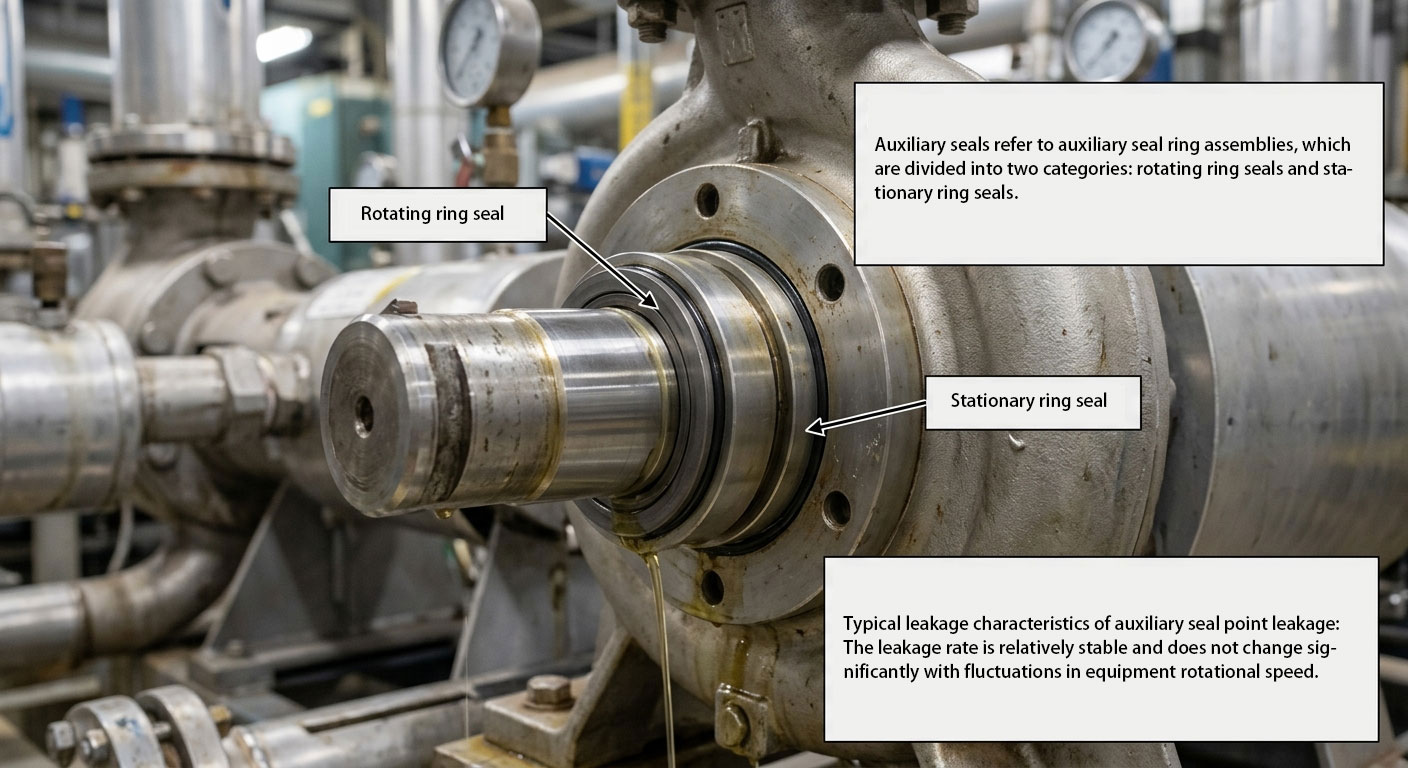

Типичные признаки утечки: Величина утечки относительно стабильна и не изменяется значительно с частотой вращения. Среда просачивается из внутренней части крышки и у основания втулки вала, а не из стыка подвижного и неподвижного колец. В основном наблюдается медленное просачивание без струйной утечки. При длительной эксплуатации на уплотнительных кольцах остаются следы высыхания среды и коррозии.
Краткое обозначение причины | Подробное описание |
|---|---|
Несоответствие материала | Материал уплотнительного кольца не совместим с транспортируемой средой и температурным режимом. При длительной эксплуатации возникают набухание, затвердевание, хрупкость, коррозионное старение, напрямую приводящие к потере герметизирующих свойств. |
Повреждение при монтаже | При установке происходит принудительное сжатие и поцарапывание кольца, либо кольцо искривляется и смещается, не полностью входя в соответствующий паз, образуя зазор для утечки. |
Старение при превышении срока службы | Уплотнительное кольцо эксплуатируется сверх установленного срока. Высокие температуры и коррозионные режимы ускоряют снижение свойств материала, приводя к потере эластичности и герметичности. |
Недостаточная чистота паза | В пазе остаются кристаллы среды, ржавчина и твердые примеси, не позволяющие плотному прилеганию кольца к поверхности паза; локальные зазоры вызывают медленное просачивание. |
Стандартизированные шаги диагностики
Основной шаг диагностики | Подробные технические требования |
|---|---|
Различение и определение точки утечки | Локализовать точное место просачивания, отличить признаки утечки из внутренней части крышки и у основания втулки вала, полностью исключить возможность утечки по основному торцевому уплотнению. |
Визуальный осмотр уплотнительных колец | Визуально проверить внешний вид выступающих частей колец, выявить явные признаки неисправности: трещины, деформацию, набухание, хрупкость, коррозию. |
Очистка и проверка паза | Тщательно очистить остатки примесей в пазу, проверить плоскостность и чистоту поверхности паза, подтвердить ровную установку кольца без искривлений и смещений. |
Проверка совместимости материала и модели | Проверить параметры материала и модели уплотнительного кольца, подтвердить соответствие характеристикам среды и температурному режиму, исключить неправильный выбор материала. |
Определение: Данный участок — это зазоры на стыках между крышкой механического уплотнения и полостью оборудования, а также между болтами крышки. Относится к внешним стыковым утечкам, диагностика которых относительно проста и быстрая визуальная локализация.

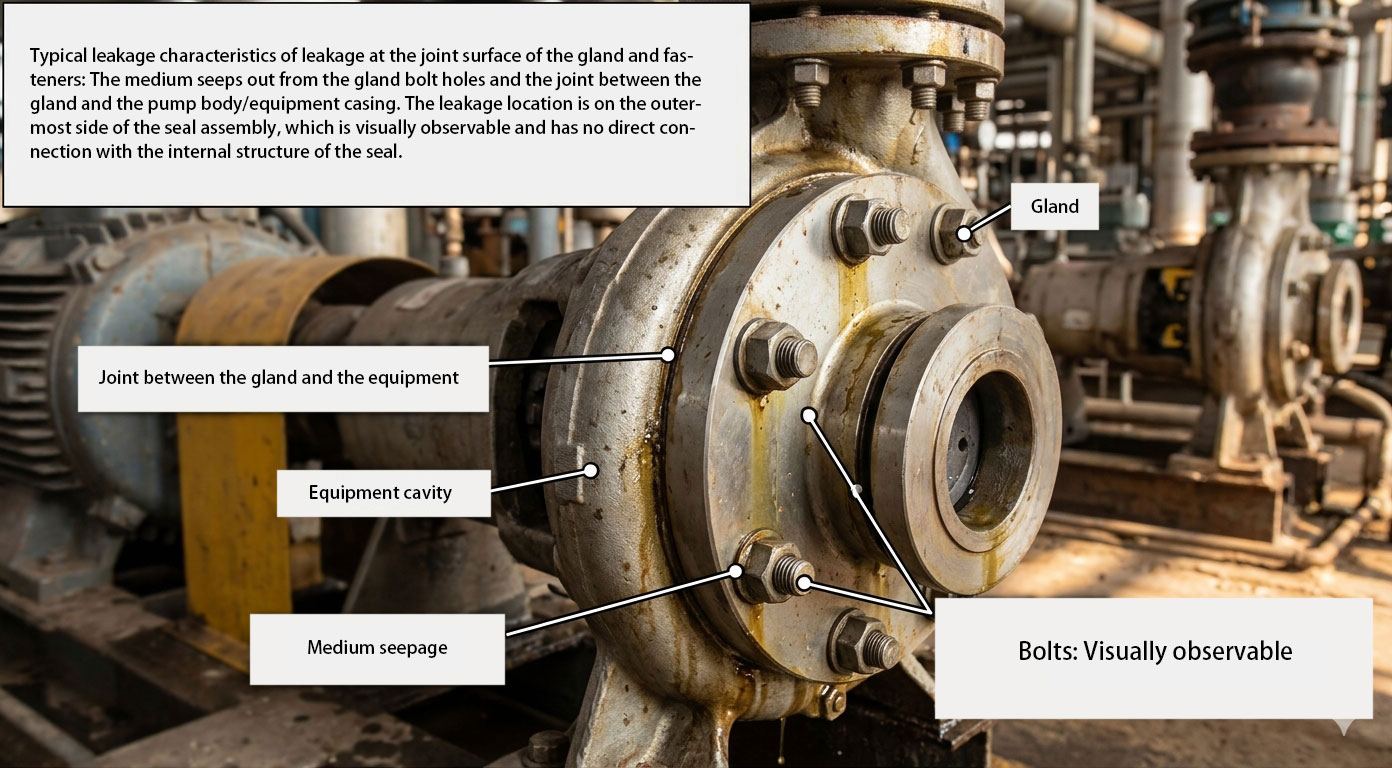

Типичные признаки утечки: Среда просачивается из отверстий под болты крышки и на стыке крышки с корпусом насоса/оборудования. Место утечки находится на самой внешней стороне уплотнительного узла, визуально заметно и не связано напрямую с внутренней конструкцией уплотнения.
Краткое обозначение причины | Подробное описание |
|---|---|
Отказ крепления болтов | Болты крышки не затянуты равномерно по диагонали, либо ослабевают при длительной вибрации оборудования, приводя к увеличению зазора на стыке крышки и утечке среды. |
Дефекты уплотнительной прокладки | Прокладка крышки стареет, повреждается, устанавливается со смещением, либо материал прокладки не соответствует режимам на месте, не выполняя функцию герметизации стыка. |
Деформация корпуса крышки | Принудительный монтаж с нарушением нормативов или внешние удары вызывают деформацию крышки, недостаточное прилегание на стыке с оборудованием и формирование постоянного зазора для утечки. |
Стандартизированные шаги диагностики
Основной шаг диагностики | Подробные технические требования |
|---|---|
Визуальный осмотр внешней точки утечки | Визуально наблюдать за местом просачивания, подтвердить, что утечка происходит с внешней стороны крышки, в районе болтов или на стыке крышки с корпусом оборудования. |
Проверка крепления болтов крышки | Поочередно проверить состояние затяжки болтов, затянуть равномерно по диагонали, категорически не допускать принудительного затягивания одного болта во избежание деформации крышки. |
Проверка целостности прокладки | Комплексно проверить целостность прокладки крышки, подтвердить отсутствие повреждений и выступов, соответствие материала и модели текущим режимам. |
Безопасная остановка: Отключить питание оборудования, выполнить сброс давления и опорожнение среды, обеспечить индивидуальную защиту и контроль безопасности на месте.
Отслеживание следов: Очистить загрязнения на месте, локализовать источник утечки по следам просачивания среды, определить соответствующий участок утечки.
Поэтапная диагностика: В порядке от внешнего к внутреннему сначала проверить стыки крышки и крепежных элементов, затем вспомогательные уплотнительные точки, после чего основное торцевое уплотнение.
Стандартизированное устранение: Выполнить замену при мелких неисправностях (ослабление болтов, старение прокладки, отказ уплотнительных колец); при серьезном повреждении основного уплотнительного пара обратиться к специалистам для замены соответствующего узла.
При возникновении утечки не требуется немедленная замена всего механического уплотнения. Большинство утечек на месте вызвано мелкими проблемами: отказом колец, ослаблением болтов, повреждением прокладок. Поэтапная диагностика по участкам позволяет эффективно снизить затраты на техническое обслуживание. При серьезных царапинах и прогорании основного торцевого уплотнения запрещена самостоятельная шлифовка и ремонт; необходимо заменить уплотнительный пар подвижного и неподвижного колец той же модели, чтобы не нарушить точность поверхности и не вызвать повторную неисправность.
Основная логика диагностики утечек в механических уплотнениях — сначала локализация по участкам, затем анализ по причинам. Специалистам по эксплуатации не требуется глубокое изучение сложной теории гидромеханики; достаточно освоить признаки, причины и стандартизированные шаги диагностики трех основных точек утечки для быстрой локализации корня неисправности. При повседневной эксплуатации стандартизация запуска и остановки оборудования, обеспечение нормальной работы системы промывки и охлаждения, строгий контроль монтажных процессов и регулярное техническое обслуживание позволяют эффективно снизить частоту возникновения различных утечек и гарантировать длительную стабильную работу механических уплотнений.
