Описание продукта
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Стационарный торец компенсационного уплотнения сбалансированной конструкции, обеспечивающий стабильную работу даже при колебаниях давления.
• Компенсационная конструкция с одной пружиной и увеличенным осевым биением до ±2 мм.
• Модульная конструкция со стандартизированными универсальными компонентами, позволяющая снизить затраты на техническое обслуживание.
• Пружина не контактирует со средой, что обеспечивает длительный срок службы механического уплотнения.
• Расположен рядом с буртиком вала для облегчения установки, что снижает риск человеческой ошибки. При установке никаких измерений не требуется.
• Структура поверхности инкрустированного кольца: уплотнительное кольцо не имеет приводного штифта, что позволяет избежать разрушения поверхности уплотнения во время запуска.
• Нет встроенных портов для промывки; Для промывки поверхности уплотнения необходимо использовать промывочные отверстия на крышке насоса Sulzer.
ПРИМЕНИМЫЕ ТИПЫ КАМЕР
Размеры соответствуют насосам Sulzer APP, включая диаметры вала 30, 40, 50, 60, 80, 90.
ТИПИЧНЫЕ ПРОМЫШЛЕННЫЕ ПРИМЕНЕНИЯ
Серия 2210 — это специальное уплотнение, разработанное специально для чистых и смазочных жидкостей, таких как вода, различные типы масел, растворители и сырье [консистенция < 2 %]. Обычно он используется в насосах бумажных, картонных фабрик и электростанций. Это уплотнение разработано исключительно для насосов серий Sulzer APP и APT.
Описание таблицы
РЕКОМЕНДУЕМЫЕ ПЛАНЫ ТРУБОПРОВОДОВ
| Сторона процесса | 01, 02, 03, 11, 12, 13, 21, 22 | |
ПРОИЗВОДИТЕЛЬНОСТЬ
| Давление | ≤ 15 бар | |
| Температура | -20°С ~+120°С | |
| Скорость скольжения | ≤ 20 м/с | |
| Варианты материалов | 316SS, дуплексная сталь и т. д. | |
| Подходящие СМИ | Вода, различные виды масел, растворители, целлюлоза и другие среды. | |

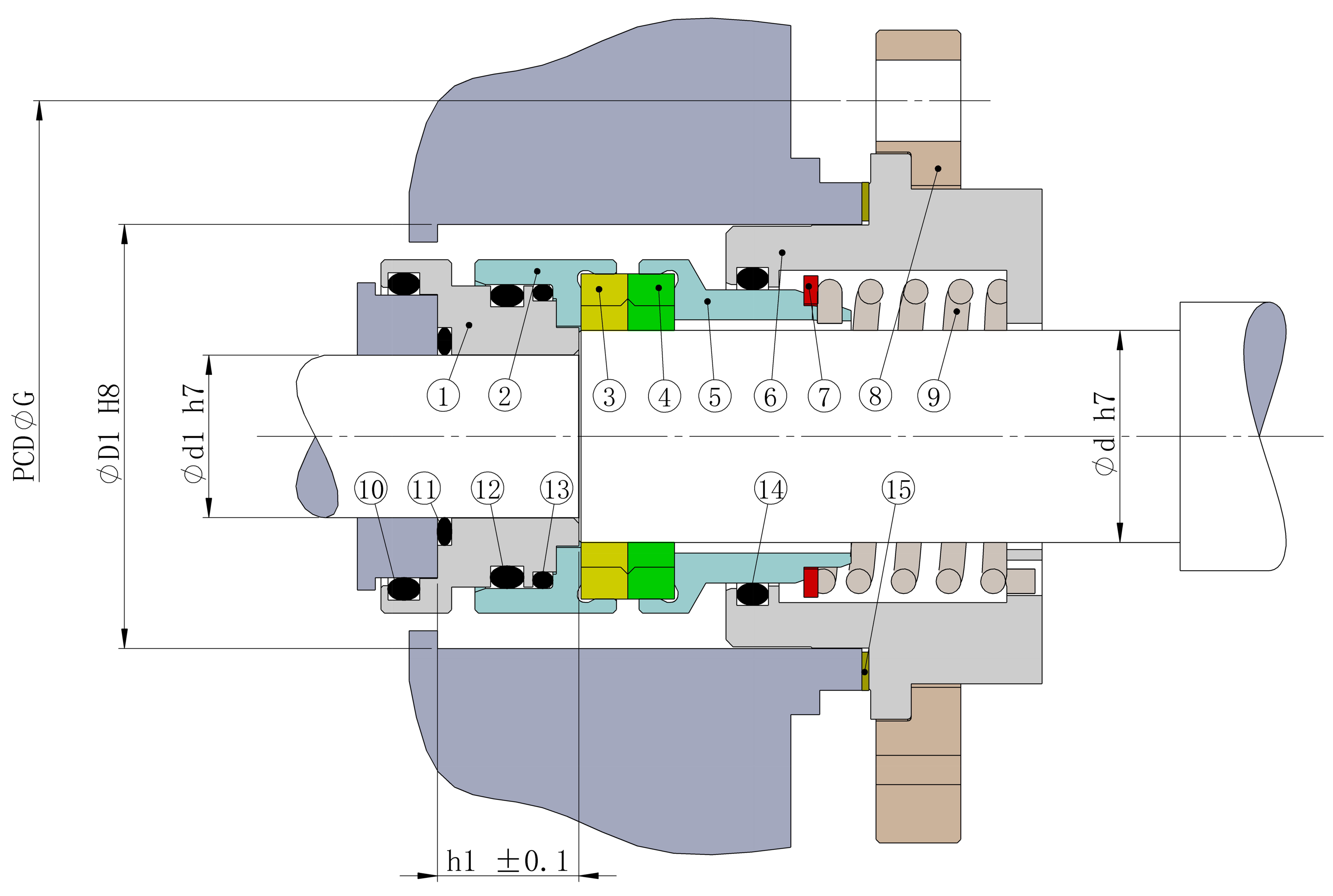

Схема структуры продукта и сравнительная таблица стандартных материалов
| НЕТ. | Имя | Материал |
| 1 | Промежуточный рукав | 316СС |
| 2 | Поворотное сиденье | 316СС |
| 3 | Вращающаяся поверхность | SSIC |
| 4 | Стационарное лицо | SSIC |
| 5 | Стационарное сиденье | 316СС |
| 6 | железа | 316СС |
| 7 | Резервное кольцо | 316СС |
| 8 | Вставка сальника | 316СС |
| 9 | Весна | 316SS/Хаст.C |
| 10 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез/T+2 |
| 11 | уплотнительное кольцо | ПТФЭ |
| 12 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез/T+2 |
| 13 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 14 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез/T+2 |
| 15 | Прокладка | ПТФЭ |
