В мире вращающегося оборудования — центробежных насосов, компрессоров и перемешивающих устройств — торцевое уплотнение часто воспринимается как «черный ящик». Хотя именно оно чаще всего становится причиной внеплановых остановок, инженерная логика его работы изящна и точна.
Для инженеров по надежности и руководителей производств понимание того, почему уплотнение работает, является первым шагом к увеличению наработки на отказ (MTBF).
Основная задача торцевого уплотнения — предотвратить утечку перекачиваемой среды под давлением вдоль вращающегося вала. В отличие от сальниковой набивки, которая опирается на физическое сжатие и контролируемую утечку для охлаждения, торцевое уплотнение работает по принципу создания микроскопической жидкостной пленки.
Герметизация происходит на стыке двух прецизионно плоских поверхностей: одной вращающейся (вместе с валом) и одной неподвижной (в корпусе).
Интерфейс: Для достижения минимального уровня утечек эти поверхности должны сохранять зазор, измеряемый в микрометрах (мкм).
Баланс: Если зазор слишком велик — уплотнение течет. Если зазор слишком мал — жидкостная пленка разрушается, что приводит к сухому трению, резкому перегреву и катастрофическому выходу колец из строя.
Для полной изоляции среды торцевое уплотнение должно одновременно контролировать четыре пути возможной утечки:
Первичное уплотнение (Пара трения): Стык между вращающимся и неподвижным кольцами.
Динамическое вторичное уплотнение: Обычно это резиновое кольцо (O-ring), которое уплотняет подвижное кольцо относительно вала/втулки, позволяя ему перемещаться в осевом направлении.
Статическое вторичное уплотнение: Уплотняет неподвижное кольцо относительно крышки или корпуса.
Уплотнение крышки (сальниковой камеры): Прокладка или кольцо между крышкой уплотнения и корпусом насоса.

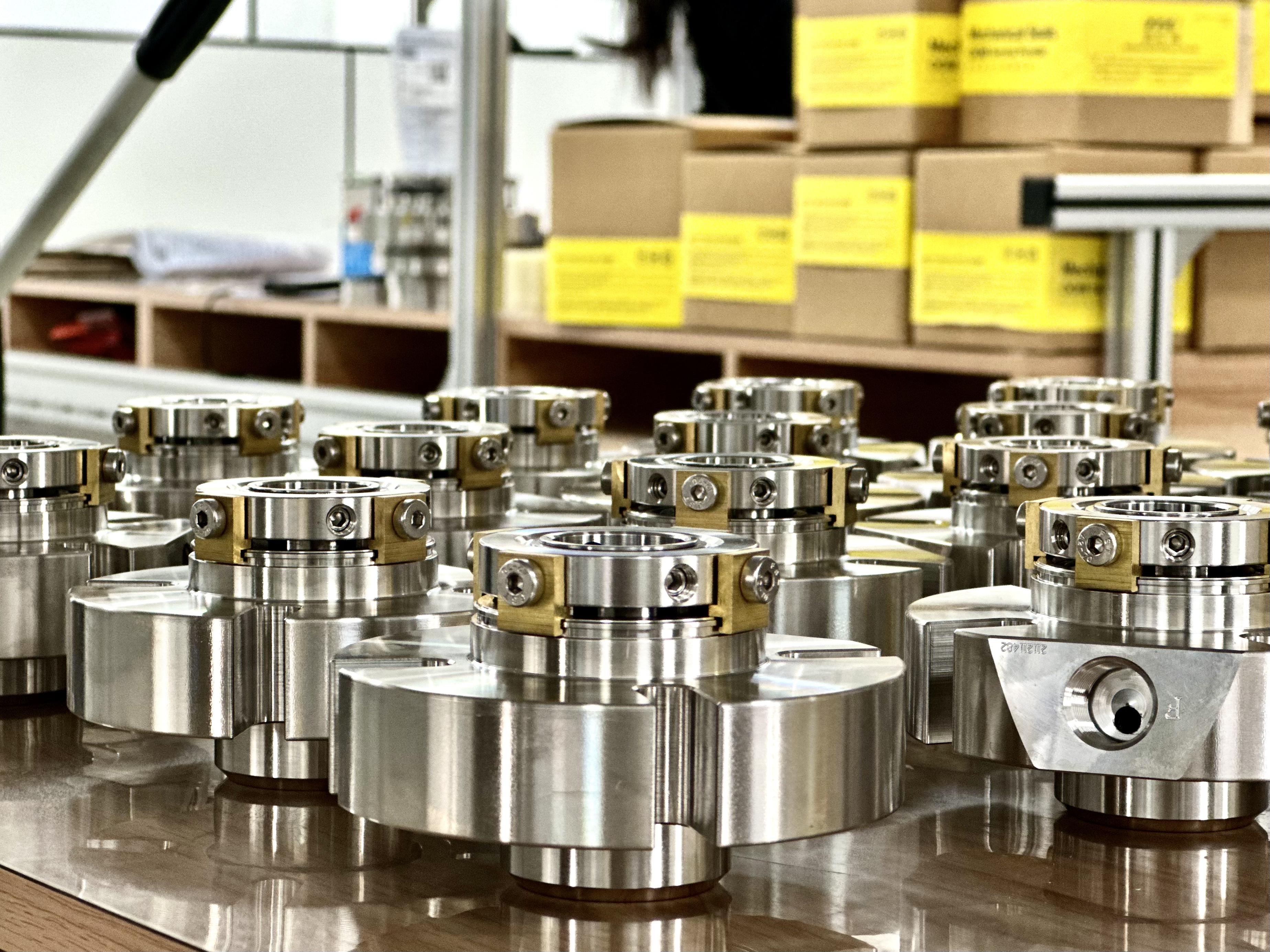

Торцевое уплотнение — это прецизионный узел, где каждый компонент играет критическую роль в поддержании целостности жидкостной пленки.

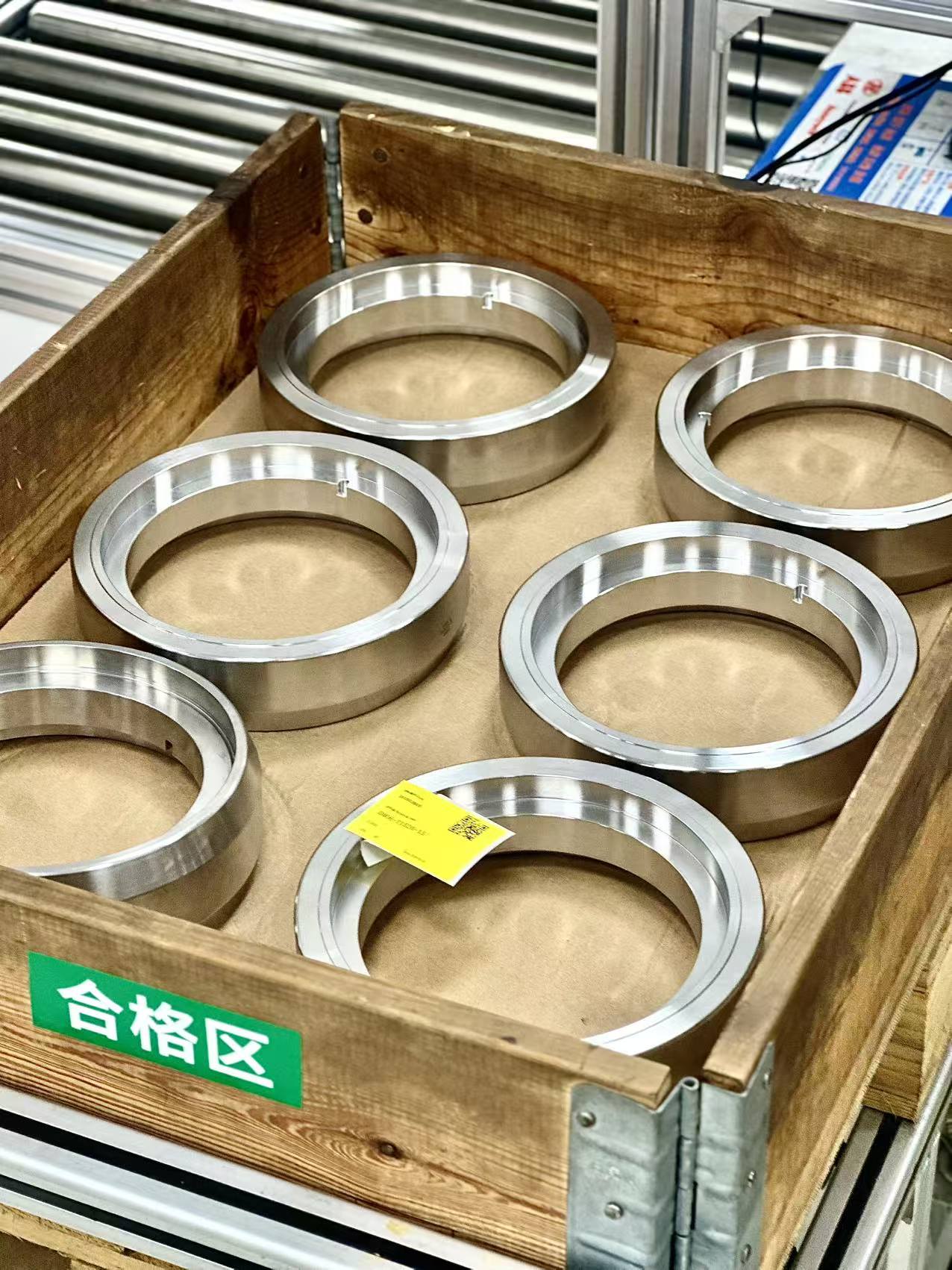

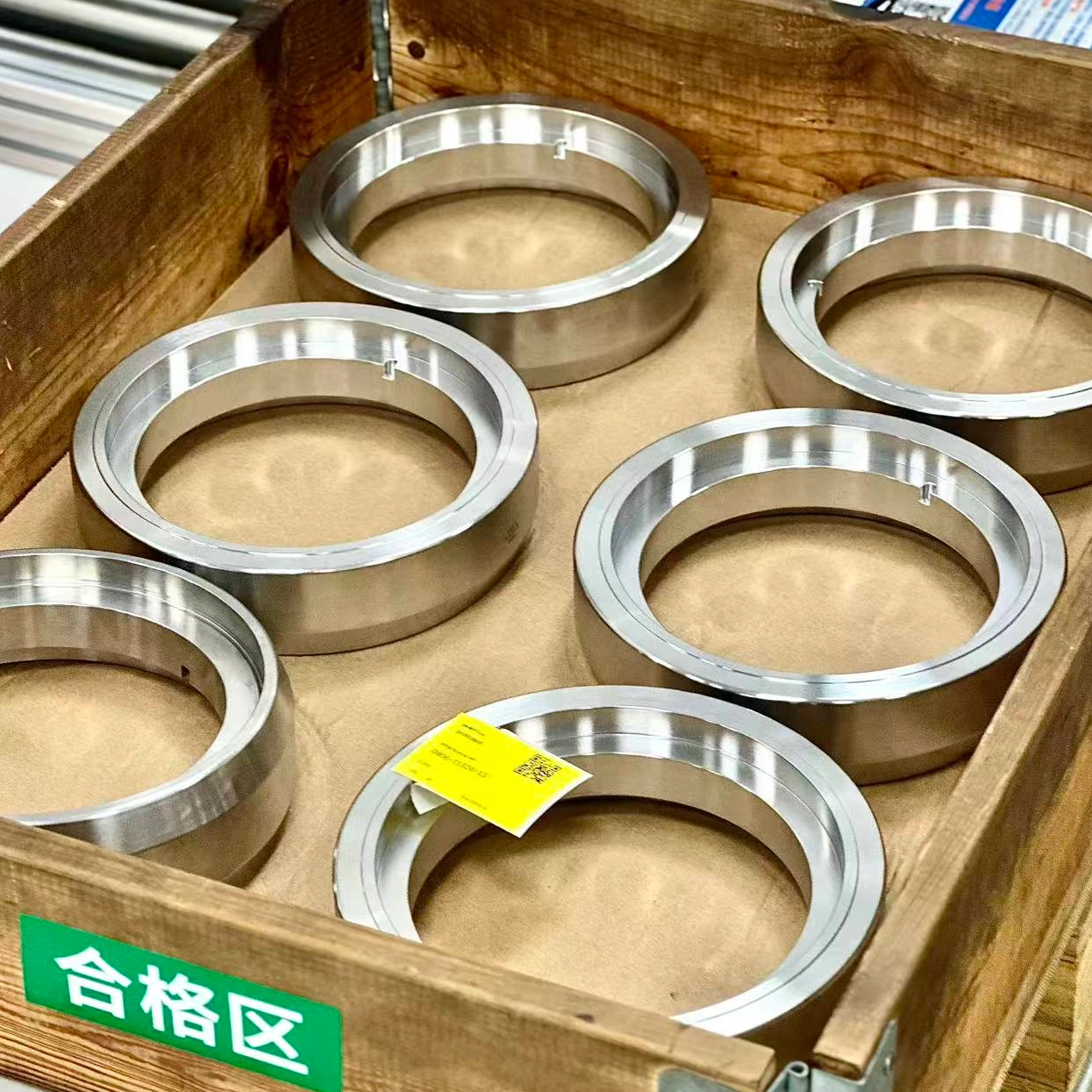

Это «сердце» уплотнения. Как правило, используется комбинация материалов «твердый по мягкому» или «твердый по твердому».
Материалы: Типичные пары — карбид кремния (SiC) против графита, или SiC против SiC для абразивных сред.
Точность: Поверхности колец притираются до достижения плоскостности в пределах 2–3 интерференционных полос (менее 1 мкм). Такая точность необходима для стабильности пленки при колебаниях давления.
Торцевые уплотнения не являются жесткими конструкциями. Валы подвержены осевым смещениям, вибрациям и тепловому расширению.
Роль: Упругие элементы создают усилие поджатия, необходимое для контакта колец до подачи давления, и гарантируют, что вращающееся кольцо будет «отслеживать» перемещения неподвижного в процессе работы.
Типы: Одиночные пружины, многопружинные конструкции или металлические сильфоны.
Эти элементы предотвращают утечки через внутренние каналы узла.
Риск «зависания» (Hang-up): Динамическое вторичное уплотнение является критической точкой. Если оно теряет подвижность из-за химического разбухания или накопления отложений, пружина не сможет прижать кольца друг к другу, что приведет к мгновенному раскрытию стыка.
Выход уплотнения из строя редко бывает случайным. Почти всегда это результат нарушения баланса сил.
Сухой ход: Если жидкостная пленка испаряется из-за нехватки смазки, на кольцах возникают термические трещины («тепловые чеки»).
Абразивный износ: Твердые частицы, попадая в пленку, работают как наждачная бумага, разрушая зеркальную поверхность притертых колец.
Химическая несовместимость: Если вторичные уплотнения не подходят к среде, они могут разбухнуть или затвердеть, лишая уплотнение необходимой гибкости.
Торцевое уплотнение следует рассматривать не как простую деталь, а как прецизионный сосуд под давлением. Понимая роль каждого элемента — от плоскостности колец до подвижности упругих элементов — технический персонал может точнее диагностировать причины отказов и подбирать правильные технологии под конкретные условия эксплуатации.
Надежность — это не просто покупка дорогого уплотнения; это поддержание той микроскопической среды, в которой происходит сам процесс герметизации.
Осторожность при монтаже: Даже отпечаток пальца на зеркале кольца может нарушить микронную жидкостную пленку.
Проверка колец O-ring: Убедитесь в их химической стойкости не только к продукту, но и к промывочным жидкостям.
Контроль среды: Используйте соответствующие планы обвязки API (промывка, охлаждение или барьерная жидкость) для защиты жидкостной пленки от перегрева и твердых частиц.
