Описание продукта
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Картриджное уплотнение поворотного толкателя.
• Гидравлически сбалансированные поверхности уплотнения снижают выделение тепла, снижают энергопотребление и продлевают срок службы уплотнения.
• Модульная конструкция, стандартизация универсальных компонентов обеспечивает максимальную гибкость и производительность поставки.
• Конструкция с несколькими пружинами: пружины расположены вне среды продукта, чтобы исключить засорение и продлить срок службы уплотнения.
ПРИМЕНИМЫЕ ТИПЫ КАМЕР
• Применимо к камерам стандарта ISO2858 и другим компактным камерам.
• Картриджное механическое уплотнение, предназначенное для замены уплотнения.
• Модульная конструкция картриджа обеспечивает уплотнительные решения для общего применения.
• Размеры варьируются от 1000 до 4000 (24–100 мм).
ТИПИЧНЫЕ ПРОМЫШЛЕННЫЕ ПРИМЕНЕНИЯ
• Химическая и нефтехимическая промышленность
• Нефтегазовый и энергетический сектор
• Водоочистка и охрана окружающей среды
• Фармацевтическая и пищевая промышленность
• Производство опасных химикатов и специализированные отрасли промышленности
• Морское и морское машиностроение
Описание таблицы
РЕКОМЕНДУЕМЫЕ ПЛАНЫ ТРУБОПРОВОДОВ
| Сторона процесса | 01, 02, 03, 11, 12, 13, 14, 21, 22, 31, 32, 41 |
ПРОИЗВОДИТЕЛЬНОСТЬ
| Диаметр вала | От 1000 до 4000 (24–100 мм) |
| Давление | ≤ 15 бар |
| Температура | -20°С ~ +120°С |
| Скорость скольжения | ≤ 20 м/с |

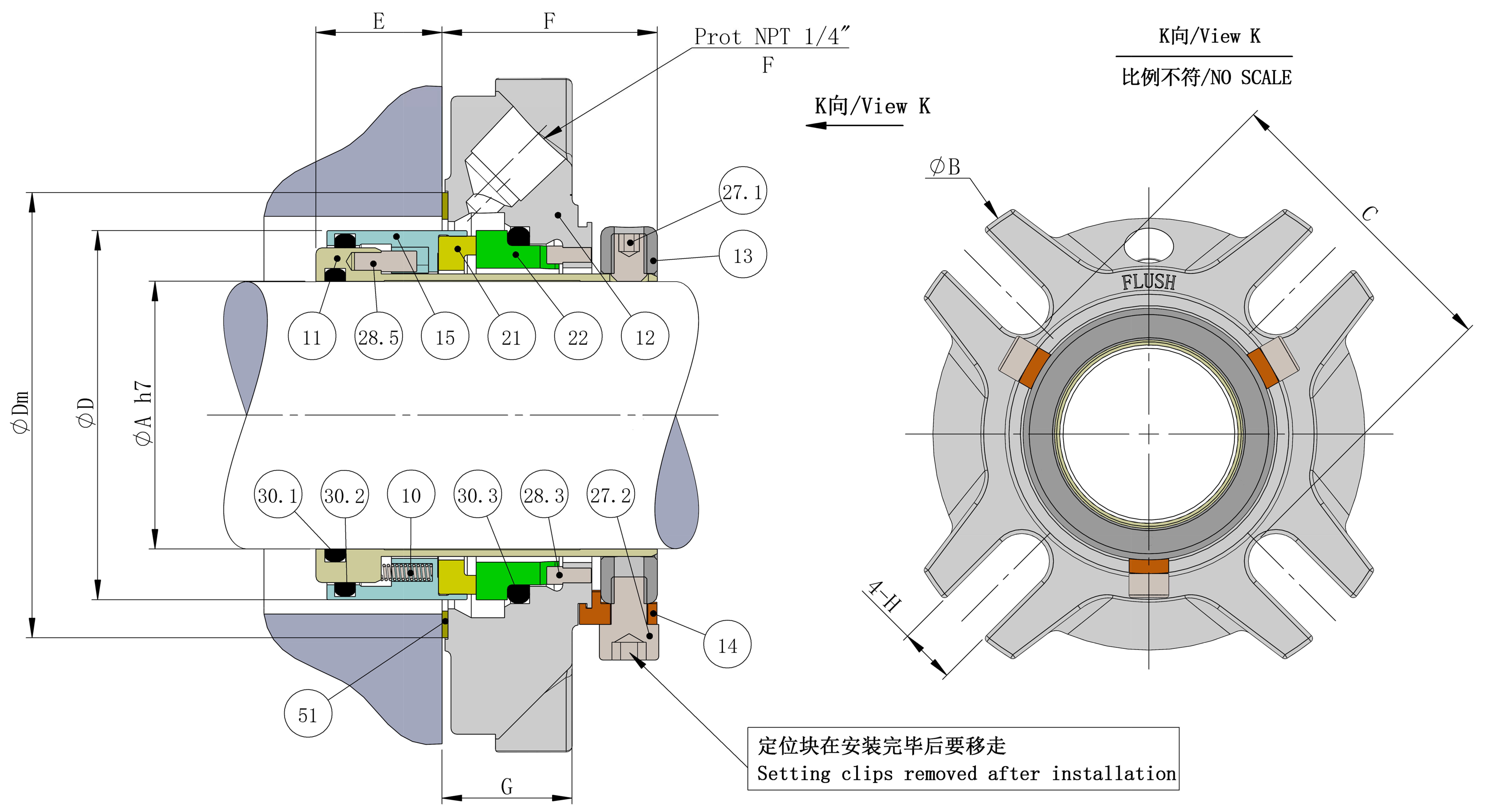

Схема структуры продукта и сравнительная таблица стандартных материалов
| НЕТ | Имя | Материал |
| 11 | Втулка вала | 316СС |
| 15 | Вращающееся сиденье | 316СС |
| 21 | Вращающаяся поверхность | Углерод/SSIC/TC |
| 22 | Стационарное лицо | ССИК/ТК |
| 12 | железа | 316СС |
| 13 | Зажимное кольцо | 316СС |
| 30.1 | уплотнительное кольцо | ЭПР/Витон/Афлас/Калрез |
| 30.2 | уплотнительное кольцо | ЭПР/Витон/Афлас/Калрез |
| 30.3 | уплотнительное кольцо | ЭПР/Витон/Афлас/Калрез |
| 51 | Прокладка | AF1 |
| 10 | Весна | Сплав 276 |
| 27.1 | Приводной винт | 316СС |
| 14 | Настройка клипа | Латунь |
| 27.2 | Зажим Винт | 316СС |
