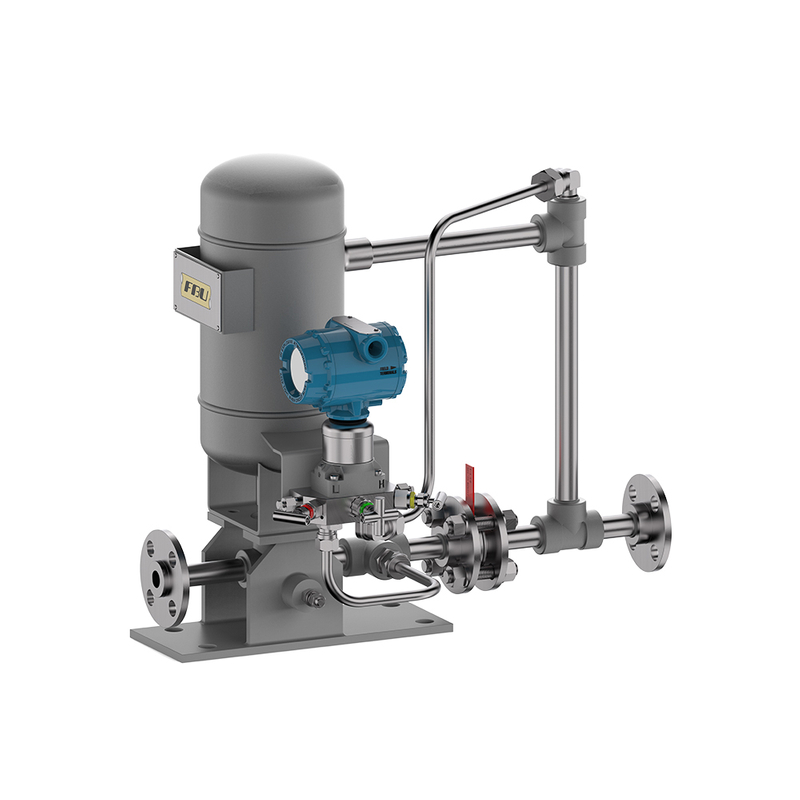

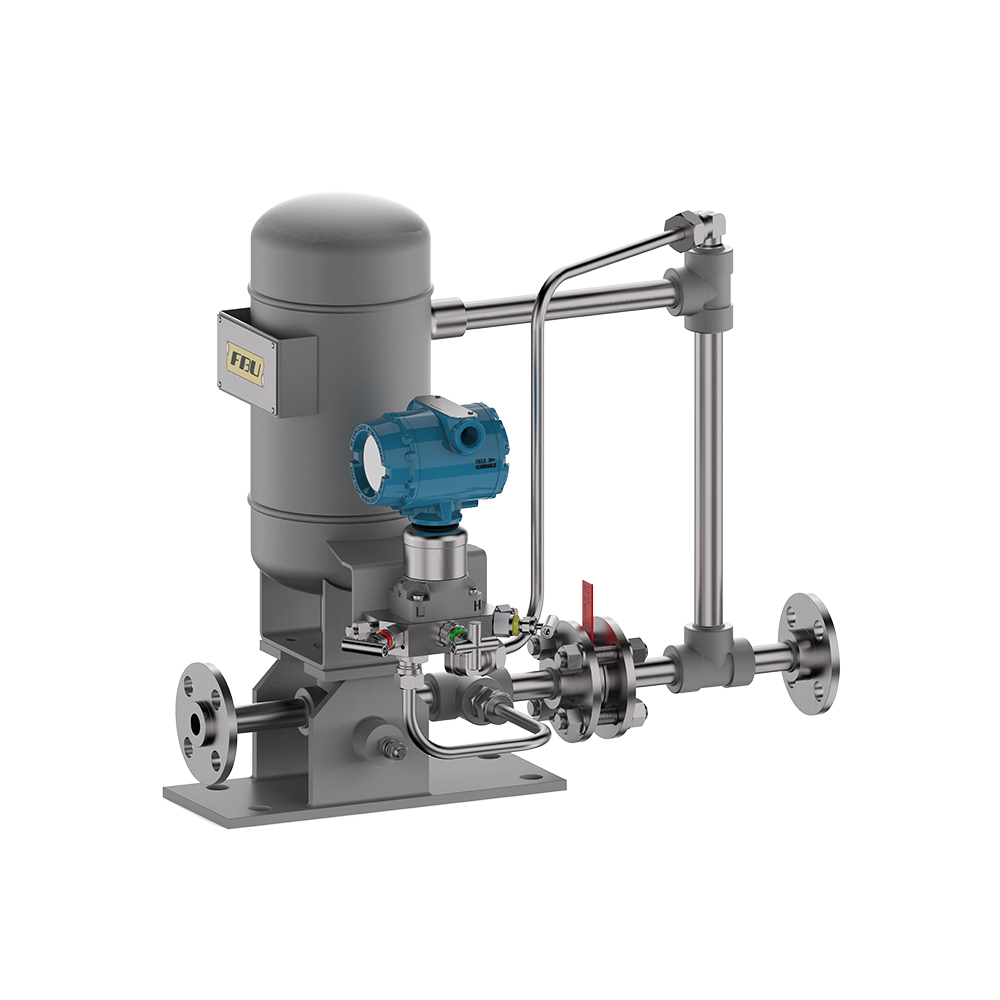

Система сбора и обнаружения утечек CS для механического уплотнения плана 65

ОСОБЕННОСТИ ПРОДУКТА

•Впускной трубопровод, переливной трубопровод и выпускной трубопровод соединены соединительными муфтами, которые облегчают разборку и регулировку ориентации.

• На сборном резервуаре установлено предупреждающее отверстие, дополнительно может быть установлен переключатель уровня жидкости. Если механическое уплотнение протекает, это можно вовремя обнаружить.

• Жидкость, вытекающая из механического уплотнения, должна поступать снизу сборного резервуара. Жидкость относительно стабильна и не вызывает ложных срабатываний.

•На выходном трубопроводе установлен игольчатый запорный клапан. Во время нормальной работы клапан слегка приоткрыт для достижения эффекта дросселирования.

ПРИМЕНИМЫЕ ОТРАСЛИ

• Технологические насосы

ПРИМЕНЕНИЕ ПРОДУКТА

Для сбора и обнаружения утечек конденсата используется атмосферная система сбора и обнаружения утечек типа CS. По тому, не слишком ли велик поток утечек системы сбора, можно определить, неисправно ли уплотнение. Используется для перекачивания жидкостей в условиях, когда конденсация происходит при температуре окружающей среды.

В PD 65 A используется датчик уровня, установленный на резервуаре, для подачи сигнала тревоги при чрезмерной утечке, а также контур для обхода отверстия (для предотвращения высокого давления на атмосферной стороне уплотнения).

PD 65B также использует датчик уровня, но для подачи сигнала о заполнении резервуара и включает в себя контур для обхода запорного клапана (для предотвращения высокого давления на атмосферной стороне уплотнения).

ПАРАМЕТРЫ СИСТЕМЫ

СИСТЕМНЫЕ МАТЕРИАЛЫ
