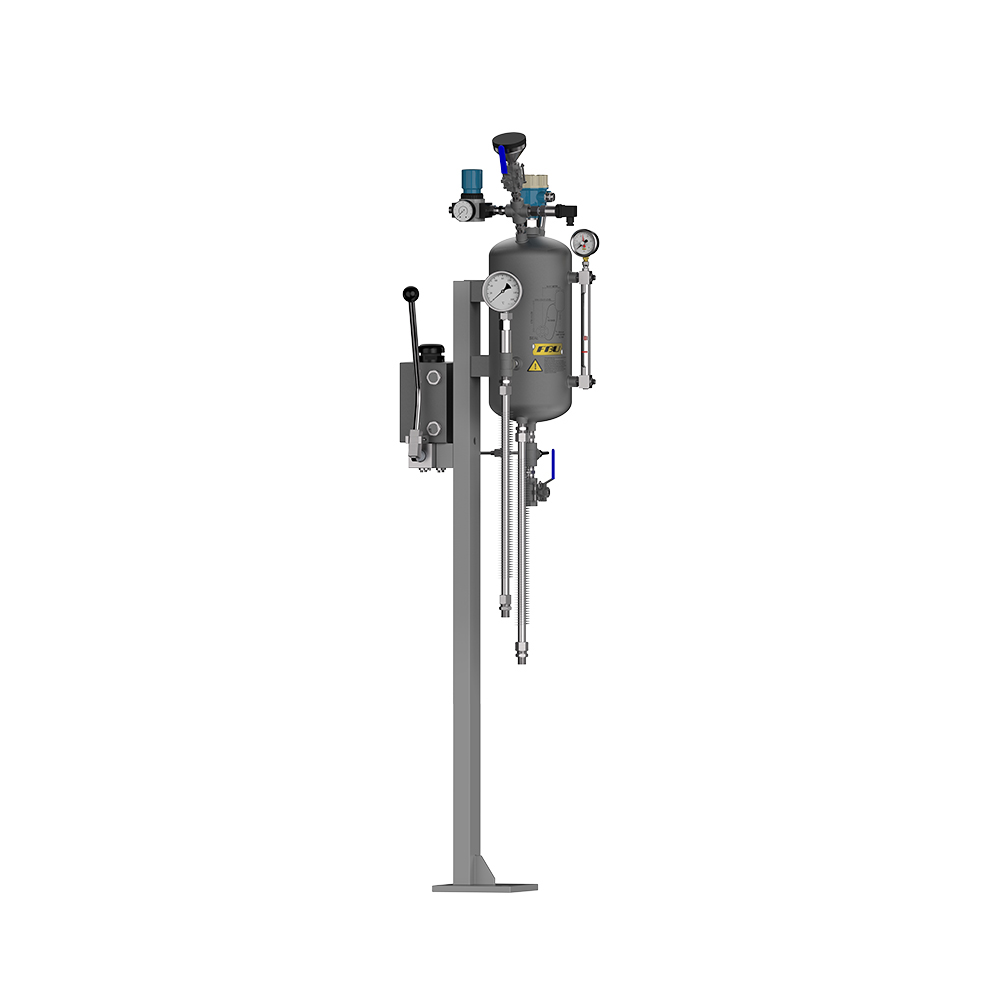

Системы поддержки механических уплотнений EVQ API Plan 52/53A

ОСОБЕННОСТИ ПРОДУКТА

•Система EV представляет собой комплексную систему затворной жидкости, обеспечивающую быструю и беспроблемную установку на месте для большинства сценариев применения. Эти системы предварительно собраны и включают в себя все необходимые компоненты и аксессуары.

• Частью среды в системе давления является затворная жидкость, в которой затем создается давление через подключение к газоснабжению установки. В системе также можно создать давление, переместив баллон с азотом. Уплотнение охлаждается за счет эффекта «термосифона».

ПРИМЕНИМЫЕ ОТРАСЛИ

• Технологические насосы

• Тяжелые условия применения, требующие использования затворной жидкости под давлением.

• Миксер и мешалки

• Широкий спектр применений, требующих высокой надежности в нефтегазовой, химической и общей промышленности, а также при работе с высокой чистотой и органикой.

•Высокое содержание абразивов.

• Шламы

ПРИМЕНЕНИЕ ПРОДУКТА

Для плана API 53A

• Термосифонная система серии EV используется с двойными уплотнениями компоновки 3, то есть давление изолирующей жидкости превышает максимальное давление камеры уплотнения и как минимум на 0,14 МПа (20 фунтов на квадратный дюйм) выше, чего можно достичь путем продувки азотом верхней части резервуара.

• Эта схема обычно используется там, где недопустима утечка в атмосферу. Ее также можно выбрать для применений, где насос может работать всухую или технологическая жидкость насоса может повредить поверхности уплотнения.

• План 53 обычно выбирают вместо плана 52 для грязных, абразивных или полимеризующихся продуктов, которые могут либо повредить поверхности уплотнения, либо вызвать проблемы с системой буферной жидкости, если бы использовался план трубопроводов 52.

• Чистая затворная жидкость обеспечивает смазку поверхностей уплотнения, но затворная жидкость, которая проходит через внутренние поверхности уплотнения, попадает в перекачиваемый технологический поток. Следовательно, технологическая жидкость должна быть совместима с затворной жидкостью и быть в состоянии выдерживать небольшое количество загрязнений из затворной жидкости.

ПАРАМЕТРЫ СИСТЕМЫ

СИСТЕМНЫЕ МАТЕРИАЛЫ
