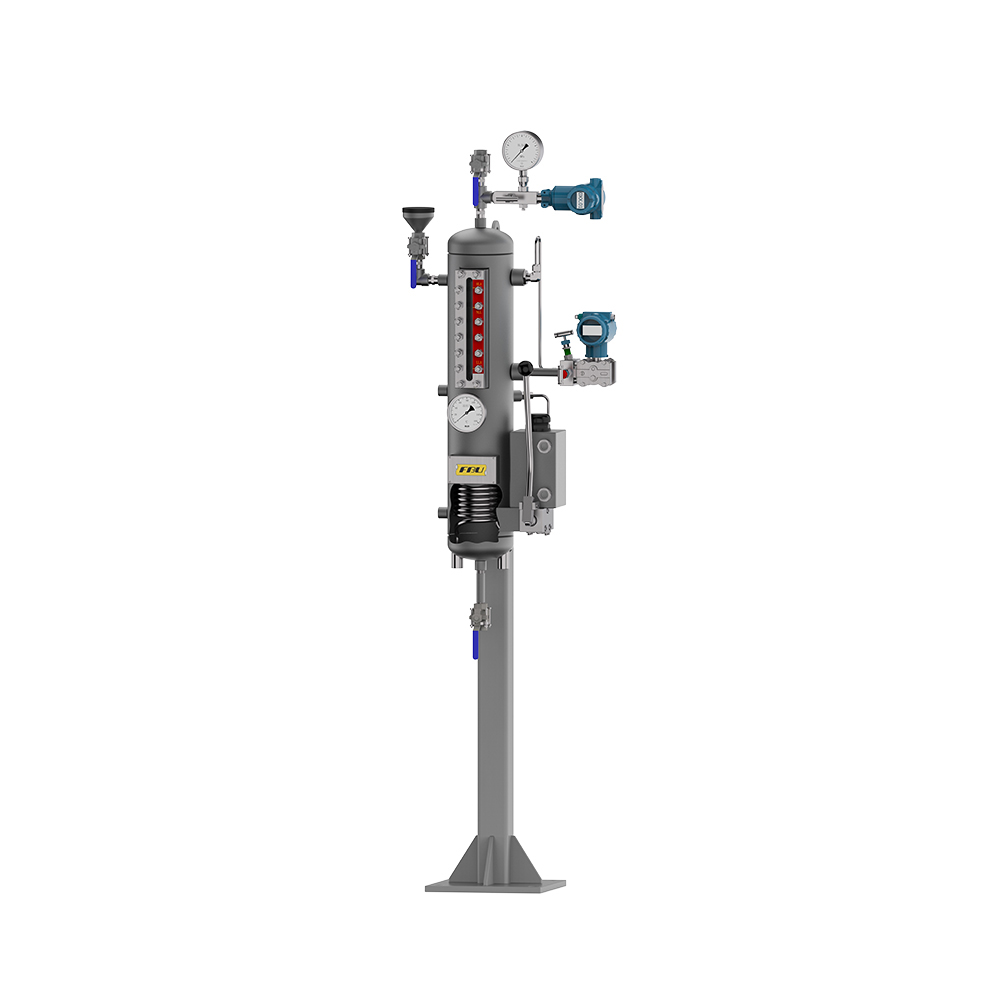

Системы поддержки механических уплотнений THS API Plan 52/53A

ОСОБЕННОСТИ ПРОДУКТА

• Резервуар системы THS установлен внутри змеевикового змеевика и может охлаждаться в режиме реального времени.

•Передняя часть системы THS оснащена стеклянным указателем уровня жидкости и сигнализацией высокого и низкого уровня жидкости, что позволяет удобно наблюдать за изменением уровня жидкости в режиме реального времени.

•Система THS оснащена заправочной чашкой воронкообразного типа и быстро открывающимся шаровым клапаном, что обеспечивает удобство эксплуатации и обслуживания.

•Дополнительные все виды инструментов, такие как термометр, реле давления, реле уровня жидкости, датчик давления, датчик уровня жидкости и т. д. Могут реализовывать тревогу сцены, также могут передавать данные на панель управления ПЛК, лучше контролировать работу механического уплотнения.

•Дополнительный насос ручного пополнения, может быть в случае, если оборудование не останавливается, ручное пополнение и давление в реальном времени.

• Задний кронштейн имеет конструкцию подвесного ушка, удобную для установки и разборки на месте.

ПРИМЕНИМЫЕ ОТРАСЛИ

• Технологические насосы

•Тяжелые условия применения, требующие использования затворной жидкости под давлением.

• Миксер и мешалки

•Широкий спектр применений, требующих высокой надежности в нефтегазовой, химической и общей промышленности, а также при работе с высокой чистотой и органикой.

•Высокое содержание абразивов.

• Шламы

ПРИМЕНЕНИЕ ПРОДУКТА

Для плана API 52

•Термосифонная система серии THS используется с двойными уплотнениями компоновки 2. Буферная жидкость должна поддерживаться при давлении ниже давления в камере уплотнения и ниже 0,28 МПа (2,8 бар) (40 фунтов на квадратный дюйм).

• Обычно используется в тех сферах, где утечка технологической жидкости в атмосферу должна быть сведена к минимуму и локализована. Он также используется в тех случаях, когда процесс может затвердевать при контакте с атмосферой, или в тех случаях, когда требуется дополнительный отвод тепла от внутреннего уплотнения.

• Термосифонная система серии THS лучше всего работает с чистыми, неполимеризующимися, чистыми продуктами, давление пара которых превышает давление буферной системы. Утечка технологических жидкостей с более высоким давлением паров в буферную систему вспыхнет в резервуаре уплотнения, и пар может выйти в систему сбора.

• Утечка технологической жидкости внутреннего уплотнения обычно смешивается с буферной жидкостью и со временем загрязняет буферную жидкость. Техническое обслуживание, связанное с ремонтом уплотнений, заполнением, сливом и промывкой загрязненной буферной системы, может оказаться значительным.

Для плана API 53A

• Термосифонная система серии THS используется с двойными уплотнениями компоновки 3, то есть давление изолирующей жидкости превышает максимальное давление камеры уплотнения и как минимум на 0,14 МПа (20 фунтов на квадратный дюйм) выше, чего можно достичь путем продувки азотом в верхней части резервуара.

•Эта схема обычно используется там, где недопустима утечка в атмосферу. Ее также можно выбрать для применений, где насос может работать всухую или технологическая жидкость насоса может повредить поверхности уплотнения.

• План 53 обычно выбирают вместо плана 52 для грязных, абразивных или полимеризующихся продуктов, которые могут либо повредить поверхности уплотнения, либо вызвать проблемы с системой буферной жидкости, если бы использовался план трубопроводов 52.

• Чистая затворная жидкость обеспечивает смазку поверхностей уплотнения, но затворная жидкость, которая проходит через внутренние поверхности уплотнения, попадает в перекачиваемый технологический поток. Следовательно, технологическая жидкость должна быть совместима с затворной жидкостью и быть в состоянии выдерживать небольшое количество загрязнений из затворной жидкости.

ПАРАМЕТРЫ СИСТЕМЫ

СИСТЕМНЫЕ МАТЕРИАЛЫ
