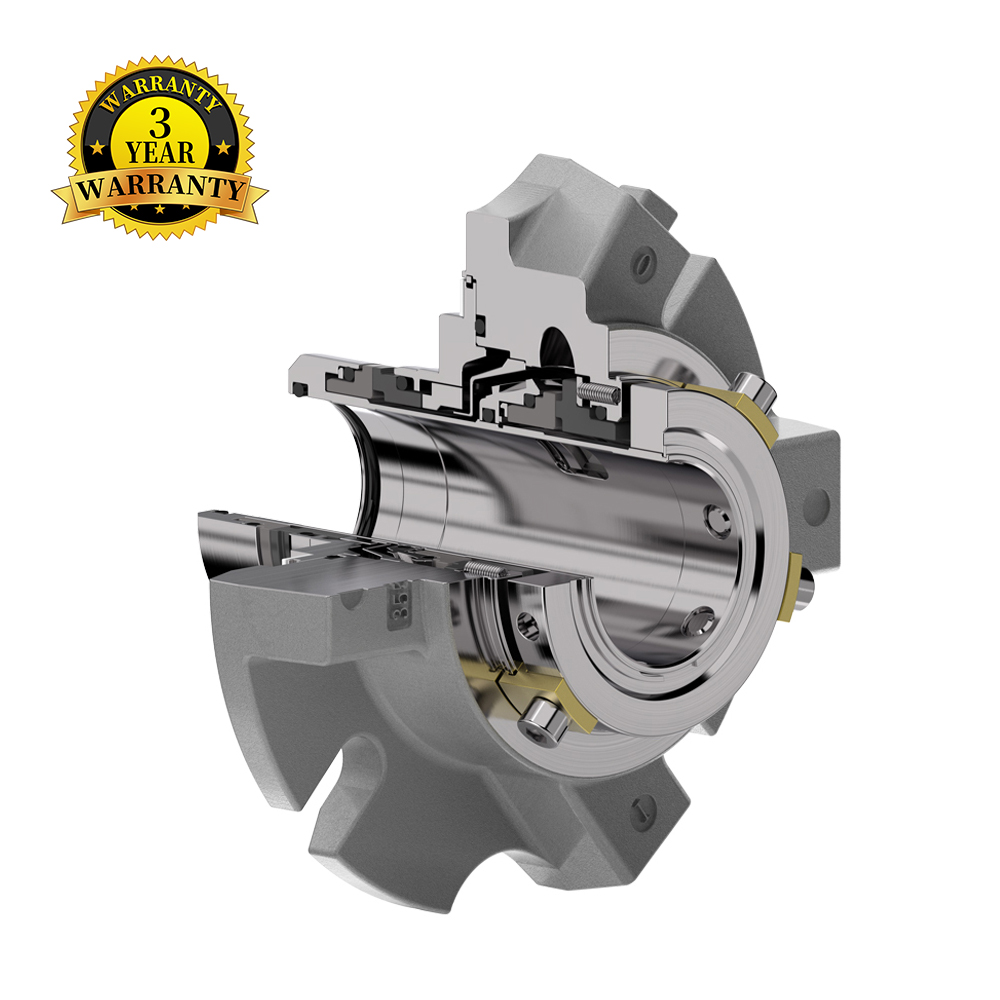

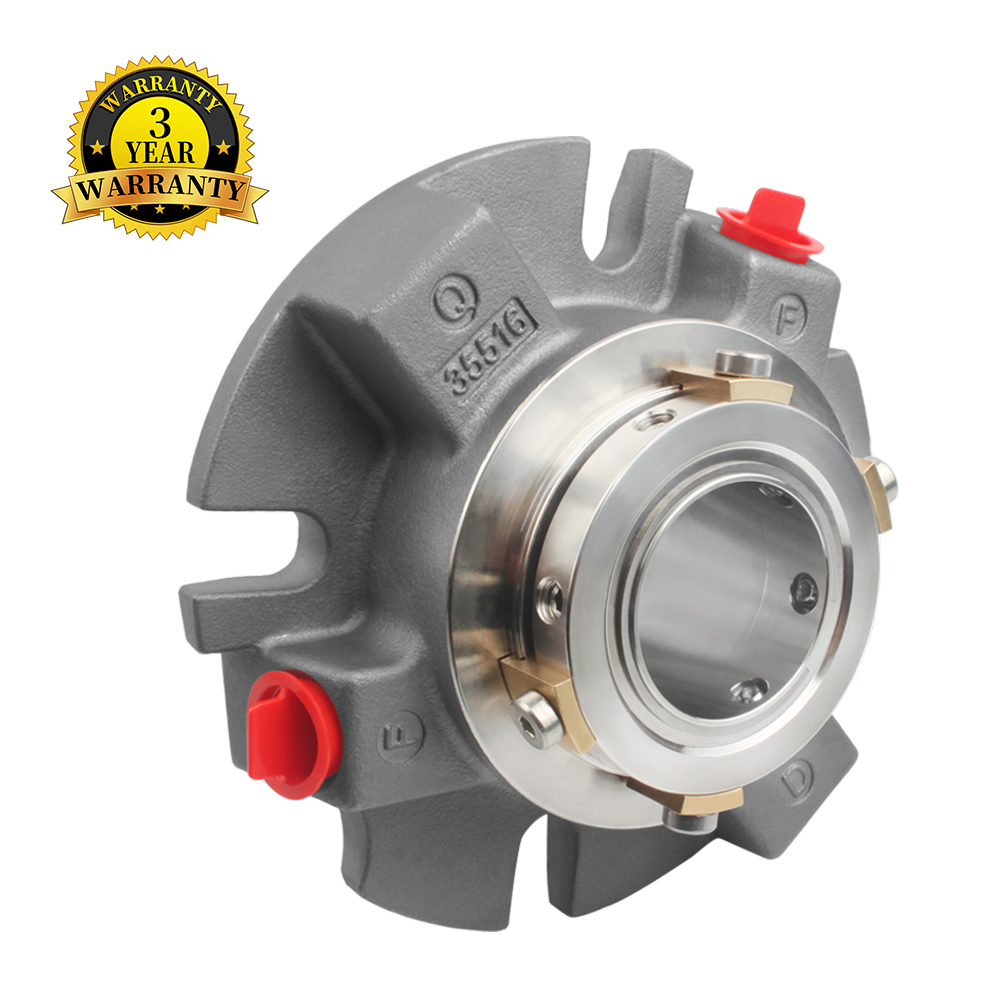

Описание продукта
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Стационарное картриджное уплотнение с толкателем, расположенное по лицевой стороне.
• Конструкция цельного кольца с двойной балансировкой лучше противостоит колебаниям давления в камере уплотнения.
• Интегрированная конструкция с двунаправленным потоком, уникальная конструкция кольца эффективности насоса и значительный эффект циркуляции барьерной жидкости.
• Более высокий предел давления, более высокий предел температуры, максимальная термостойкость 160 ℃, отсутствие таких проблем, как выпадение кольца и смещение торцевой поверхности, вызванное процессом вставки.
ПРИМЕНИМЫЕ ТИПЫ КАМЕР
• Подходит для камер стандарта ANSI.
• Соответствует стандартным размерам камеры насоса ASME B73.1 и B73.2.
• Модульная конструкция картриджа. Оборудован буферными/барьерными входными и выходными портами для защиты окружающей среды.
• Размеры варьируются от 1,375 до 3,625 мм (от 34,9 до 66,67 мм).
ТИПИЧНЫЕ ПРОМЫШЛЕННЫЕ ПРИМЕНЕНИЯ
• Химическая и нефтехимическая промышленность
• Нефтегазовый и энергетический сектор
• Водоочистка и инженерия по охране окружающей среды
• Фармацевтическая и пищевая промышленность и промышленность по производству напитков
• Опасные химические вещества и специализированные отрасли промышленности
• Морское и морское машиностроение
Описание таблицы
РЕКОМЕНДУЕМЫЕ ПЛАНЫ ТРУБОПРОВОДОВ
| Между уплотнениями | 52, 53А, 53Б, 53С, 54 | |
ПРОИЗВОДИТЕЛЬНОСТЬ
| Диаметр вала | От 1,375 до 3,625 (от 34,9 до 66,67 мм) | |
| Давление | ≤ 25 бар | |
| Температура | -20°С ~+160°С | |
| Скорость скольжения | ≤ 20 м/с | |

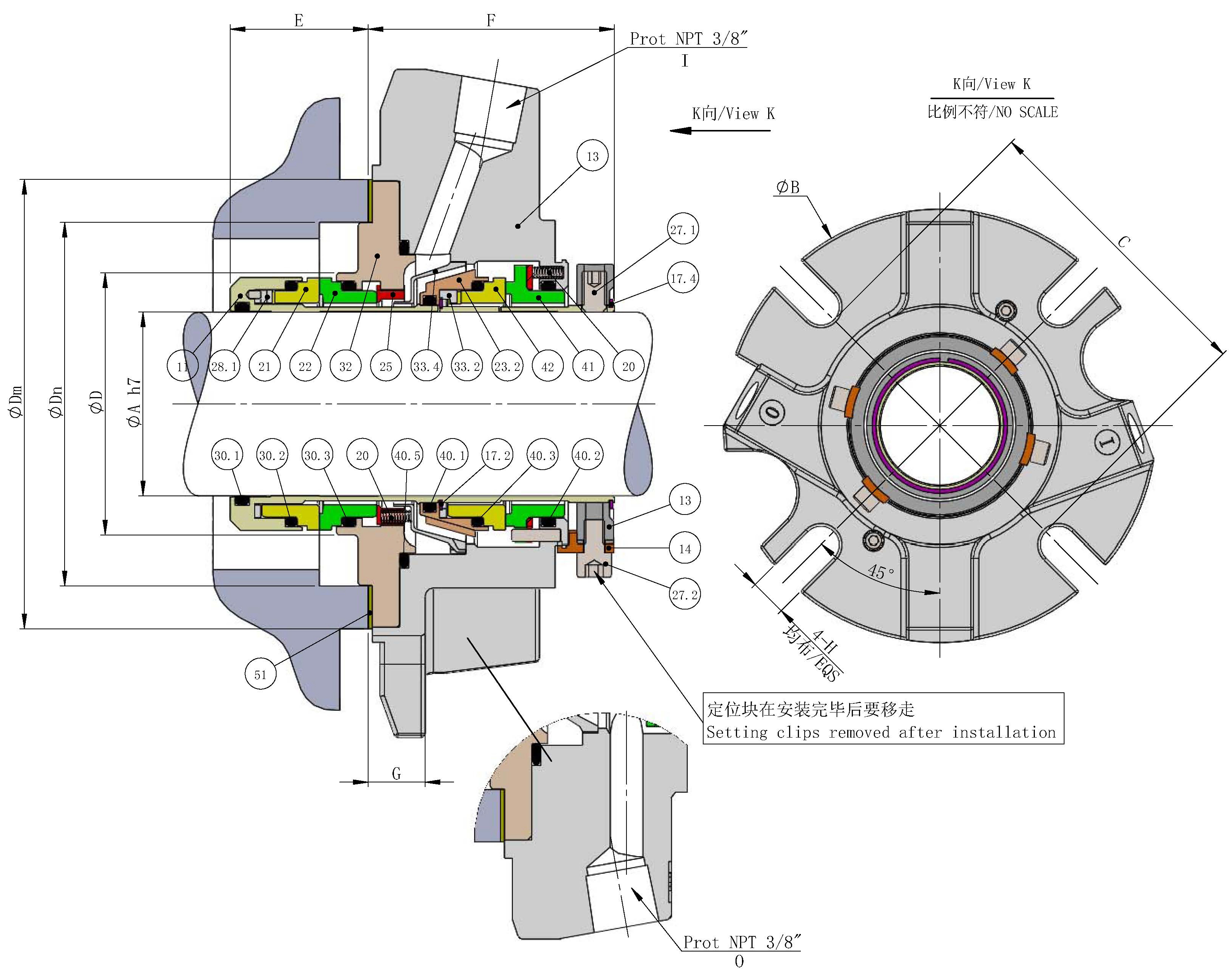

Схема структуры продукта и сравнительная таблица стандартных материалов
| НЕТ. | Имя | Материал |
| 11 | Втулка вала | 316СС |
| 28.1 | Внутреннее приводное кольцо | 316СС |
| 21 | Внутренняя вращающаяся поверхность | ССИК/ТК |
| 22 | Внутренняя неподвижная грань | Углерод/SSIC/TC |
| 32 | Вставка сальника | 316СС |
| 25 | Пружинная пластина | 316СС |
| 33.4 | Дефлектор | 316СС |
| 33.2 | Внешнее приводное кольцо | 316СС |
| 23.2 | Кольцо насоса | 316СС |
| 42 | Внешняя неподвижная грань | Углерод/SSIC/TC |
| 41 | Внешняя вращающаяся поверхность | ССИК/ТК |
| 20 | Весна | Сплав 276 |
| 12 | железа | 316СС |
| 27.1 | Приводной винт | 316СС |
| 17.2,17.4 | стопорное кольцо | 316СС |
| 30.1,30.2 | уплотнительное кольцо | ЭПР/Витон/Афлас/Калрез |
| 30.3,40.1 | уплотнительное кольцо | ЭПР/Витон/Афлас/Калрез |
| 40.5 | уплотнительное кольцо | ЭПР/Витон/Афлас/Калрез |
| 40.2,40.3 | уплотнительное кольцо | ЭПР/Витон/Афлас/Калрез |
| 13 | Зажимное кольцо | 316СС |
| 14 | Настройка клипа | Латунь |
| 27 | Зажим Винт | 316СС |
| 51 | Прокладка | ПТФЭ |
