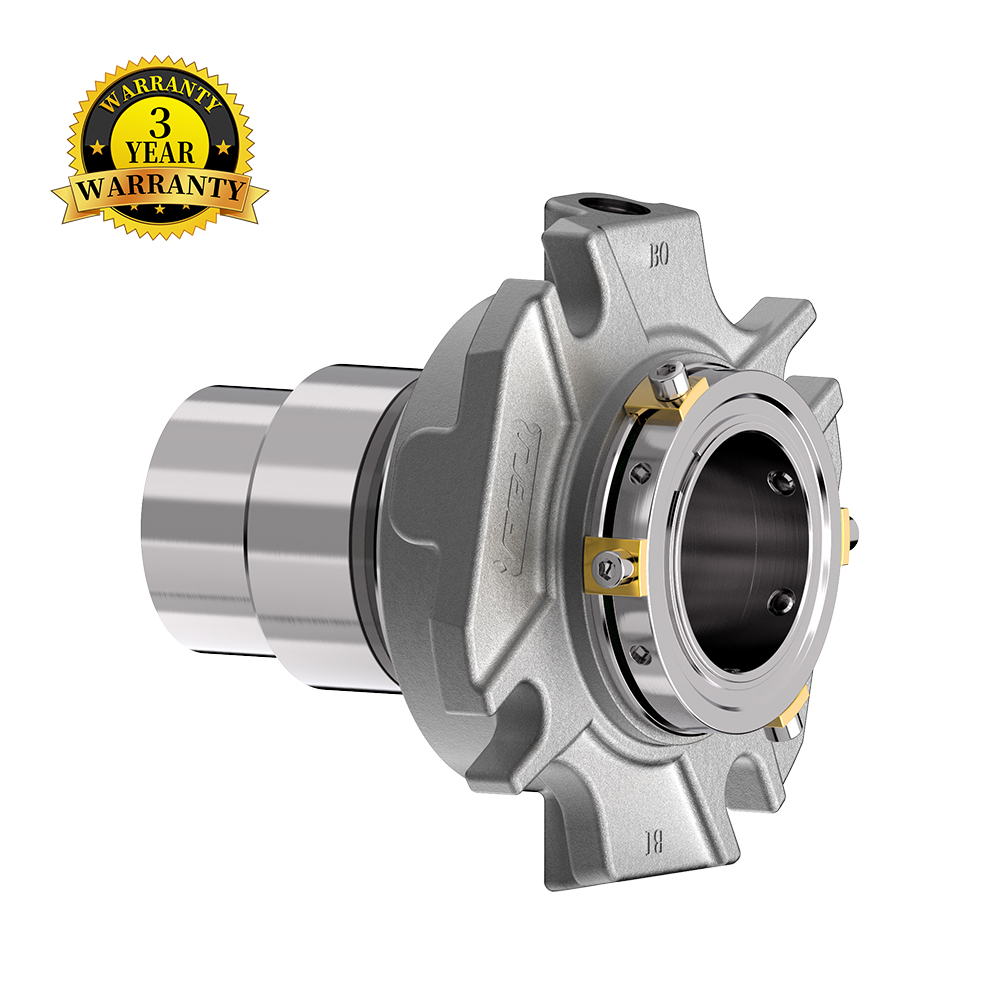

Стандартное стационарное решение GDMH с двойным уплотнением для химических насосов

  • Происхождение продукта: КИТАЙ
  • Срок поставки: 3 недели
  • Гарантийные условия: 3 года
Стандартное стационарное решение с двойным уплотнением для химических насосов.
штат:

Описание продукта

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Стационарное картриджное уплотнение с толкателем, расположенное по лицевой стороне.

• Конструкция цельного кольца с двойной балансировкой лучше противостоит колебаниям давления в камере уплотнения.

• Встроенная конструкция с двунаправленным потоком, уникальная конструкция кольца эффективности насоса и значительный эффект циркуляции барьерной жидкости.

• Более высокий предел давления, более высокий предел температуры, максимальная термостойкость 160 ℃, отсутствие таких проблем, как выпадение кольца и смещение торцевой поверхности, вызванное процессом вставки.


ПРИМЕНИМЫЕ ТИПЫ КАМЕР

• Подходит для насоса Sulzer® APP.

• Модульная конструкция картриджа обеспечивает решения для уплотнений общего назначения.

• Предусмотрено проставочное кольцо рабочего колеса.

• Доступные размеры: 30, 40, 50, 60, 80, 90.


ТИПИЧНЫЕ ПРОМЫШЛЕННЫЕ ПРИМЕНЕНИЯ

• Химическая и нефтехимическая промышленность

• Нефтегазовый и энергетический сектор

• Водоочистка и инженерия по охране окружающей среды

• Фармацевтическая и пищевая промышленность и промышленность по производству напитков

• Опасные химические вещества и специализированные отрасли промышленности

• Морское и морское машиностроение

Описание таблицы

РЕКОМЕНДУЕМЫЕ ПЛАНЫ ТРУБОПРОВОДОВ

Между уплотнениями52, 53А, 53Б, 53С, 54


ПРОИЗВОДИТЕЛЬНОСТЬ

Диаметр вала30, 40, 50, 60, 80, 90
Давление≤ 25 бар
Температура-20°С ~ +160°С
Скорость скольжения≤ 20 м/с

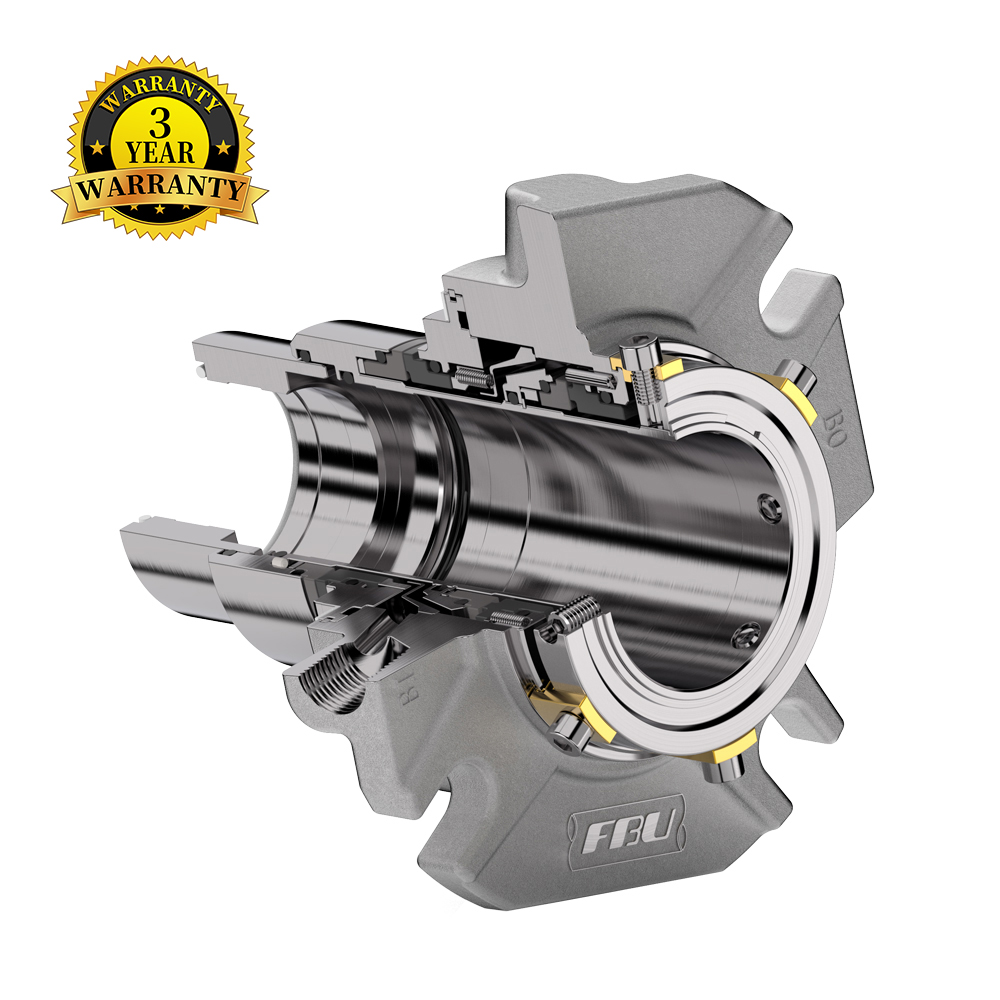

Схема структуры продукта и сравнительная таблица стандартных материалов

ГДМГ

НЕТ. Имя Материал
11 Рукав 316СС
10,20 Пружины Хаст.C276
33.1 Приводное кольцо 316СС
21 Вращающаяся поверхность ССИК/ТК
22 Стат.Лицо Углерод/SSIC/TC
32 Вставка сальника 316СС
19 Упорное кольцо 316СС
33.4 Дефлектор 316СС
23.2 Поворотный держатель 316СС
12 железа 316СС
41 Стат.Лицо ССИК/ТК
42 Вращающаяся поверхность Углерод/SSIC/TC
13 Зажимное кольцо 316СС
27.1 Приводные винты 304СС
30.1,30.2 уплотнительное кольцо ЭПР/Витон/Афлас/Калрез
40,3,40,5 уплотнительное кольцо ЭПР/Витон/Афлас/Калрез
17.2 стопорное кольцо 304СС
33.2,38 Приводное кольцо 316СС
17.3,17.4 стопорное кольцо 304СС
51 Прокладка AF1
27.2 Зажимные винты 304СС
14 Настройка клипов медь/латунь
44.1 Ограничительная втулка 316СС
30.6 уплотнительное кольцо ПТФЭ
40.1,40.2 уплотнительное кольцо ЭПР/Витон/Афлас/Калрез
30.3 уплотнительное кольцо ЭПР/Витон/Афлас/Калрез
