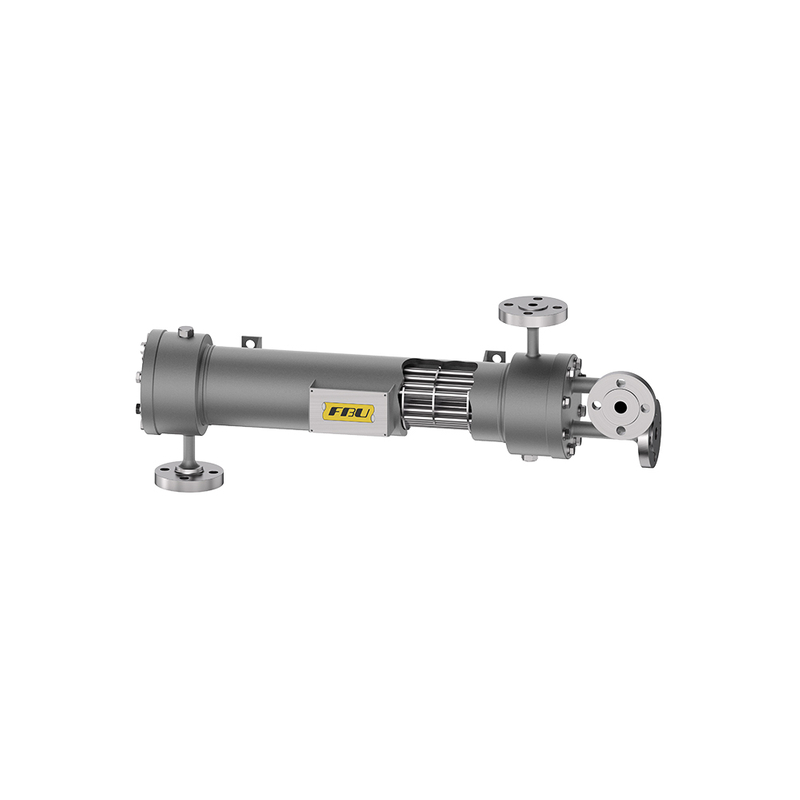

Теплообменник HEF для API, план 21, план 23 механического уплотнения

ОСОБЕННОСТИ ПРОДУКТА

•В теплообменниках серии HEF применяется метод трубчатого теплообмена с фиксированной трубной решеткой и конвективной передачей тепла. Площадь поперечного потока на стороне трубки больше, а сопротивление трубки ниже, что приводит к увеличению скорости потока.

• На стороне корпуса используется многопластинчатый дефлектор с перегородками для полного использования площади теплообмена и достижения более высокой эффективности теплообмена.

•Структура более компактна и компактна.

•Он подходит как для горизонтального, так и для вертикального монтажа и может одновременно соответствовать требованиям по сливу и выхлопу жидкости.

ПРИМЕНИМЫЕ ОТРАСЛИ

• Технологические насосы

• Миксер и мешалки

• Повышенные требования к давлению и рассеиванию тепла.

• Широкий спектр применений, требующих высокой надежности в нефтегазовой, химической и общей промышленности, а также при работе с высокой чистотой и органикой.

ПРИМЕНЕНИЕ ПРОДУКТА

Для плана API 21

• Система теплообмена серии HE может использоваться отдельно для одинарных уплотнений или в сочетании с термосифонной системой серии THS для двойных   уплотнений.

• После того как перекачиваемая жидкость охлаждается охладителем, соблюдайте температурные ограничения вторичного уплотнительного элемента, чтобы уменьшить     коксование или полимеризацию.

• Улучшите смазочные характеристики торцевой поверхности уплотнения.

• Обеспечьте достаточный перепад давления для достижения хорошей скорости промывочного потока.

Для плана API 23

• Система теплообмена серии HE охлаждает только ту жидкость, в которой работает уплотнение, и эта холодная жидкость не попадает в процесс. Это обеспечивает высокую энергоэффективность. Снижение нагрузки очень желательно, поскольку продлевает срок службы кулера.

• Система теплообмена серии HE используется только для удаления тепла трения, выделяемого торцевой поверхностью уплотнения, и поглощения тепла технологической средой, что может эффективно снизить тепловую нагрузку охладителя. По сравнению с Plan21 и 22 тепловая нагрузка ниже, что продлевает срок службы кулера.

• Схема трубопроводов 23 является предпочтительной для всех систем горячего водоснабжения, особенно питательной воды для котлов, а также для многих систем подачи углеводородов. Этот план является стандартным выбором для горячей воды с температурой 80 °C (180 °F) и выше, а также для питательной воды котла.

ПАРАМЕТРЫ СИСТЕМЫ

СИСТЕМНЫЕ МАТЕРИАЛЫ
