Техническое уплотнение типа PVES и теплообменник HEF позволяют заказчикам существенно сэкономить средства.

На медеплавильном предприятии установка инженерных уплотнений типа ПВЭС и теплообменников HEF позволила компании сэкономить десятки тысяч на затратах на обслуживание и ремонт.

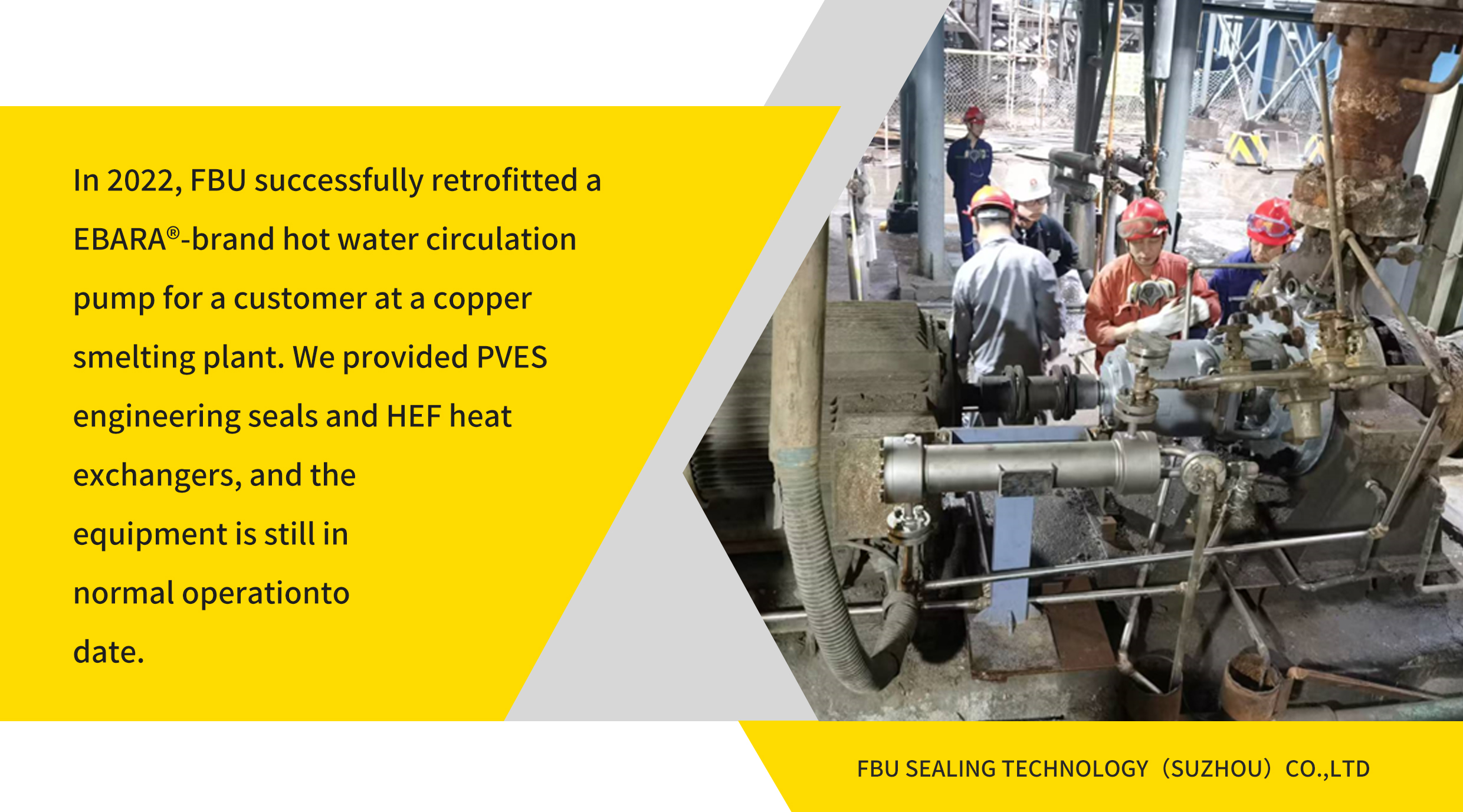

Компания использовала разъемное механическое уплотнение на циркуляционном насосе горячей воды на своем медеплавильном заводе. Установка вращающегося кольца требовала высококвалифицированного обслуживающего персонала, а любые ошибки при монтаже могли привести к утечке воды или пара из торцевого уплотнения. Это привело к выходу из строя уплотнения и впоследствии отразилось на производстве. Кроме того, конструкция охлаждающей воды насоса была неэффективной: охлаждающая вода для механического уплотнения сначала проходила через два неподвижных основания насоса, затем через корпус подшипника и, наконец, достигала механического уплотнения. После прохождения первых двух этапов температура охлаждающей воды оказалась слишком высокой для эффективного охлаждения механического уплотнения и корпуса подшипника. Это значительно сократило срок службы торцового уплотнения. В результате каждые шесть-девять месяцев насос требовал капитального ремонта, а также дорогостоящей замены и ремонта компонентов уплотнения.

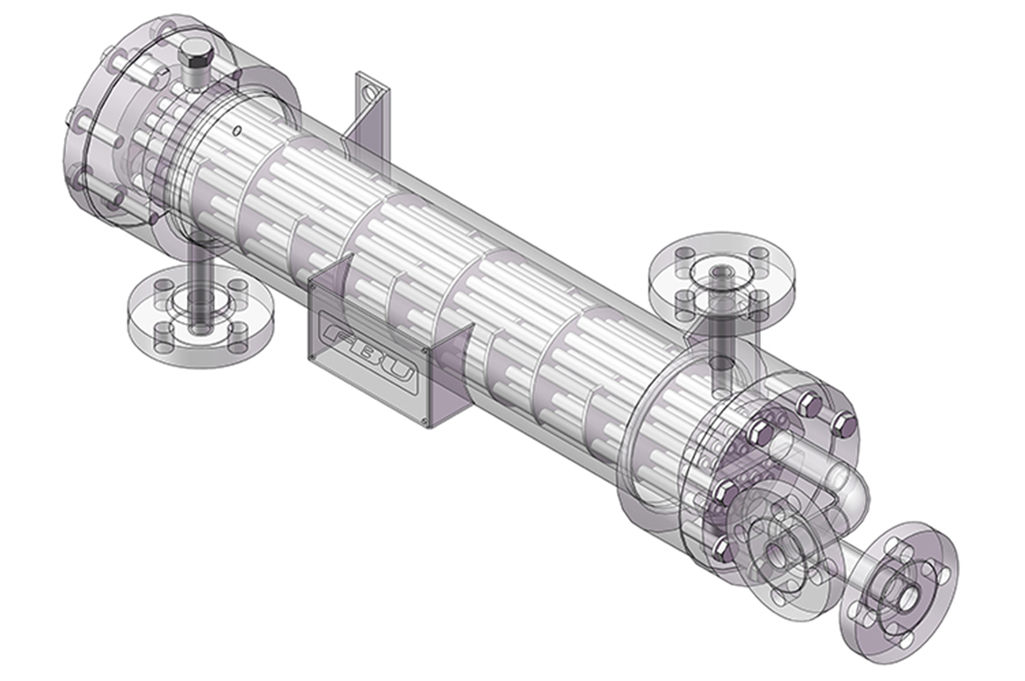

Чтобы снизить затраты на техническое обслуживание, компания обратилась в FBU в поисках экономичного и эффективного альтернативного решения. FBU рекомендовала заменить разъемное механическое уплотнение на инженерное уплотнение картриджного типа PVES и перейти на теплообменник HEF, а также перепроектировать трубопровод охлаждающей воды. Это уплотнение картриджного типа имеет модульную конструкцию, что делает обслуживание более удобным.

Новое картриджное механическое уплотнение было установлено в октябре 2022 года. Спустя три с половиной года оно продолжает надежно работать. Экономически эффективное решение по техническому обслуживанию и быстрая установка FBU уже сэкономили компании около 200 000 юаней. Теперь компания планирует установить инженерные уплотнения ПВЭС и теплообменники HEF на еще один насос.

Рабочие параметры ПВЭС

Температура	Давление	Скорость	Материал
-20~220℃	≤90 бар	≤60 м/с	316SS, дуплекс, сплав 20, Hast. C276, титан, цирконий и т. д.

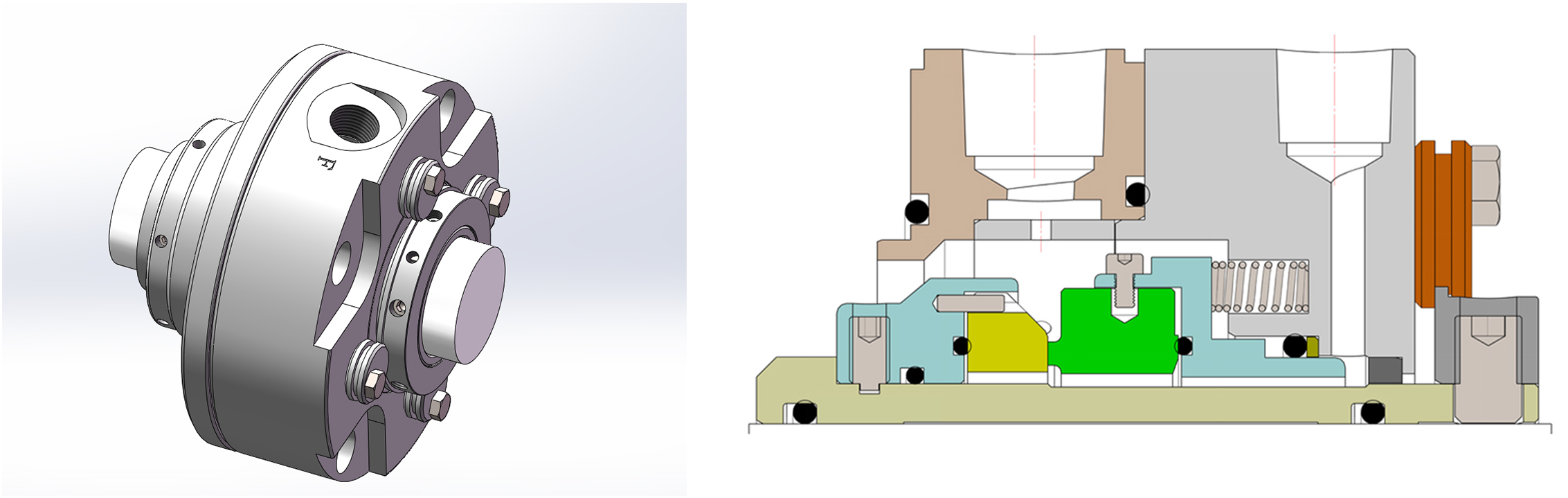

Инженерное уплотнение PVES в первую очередь предназначено для применений с высоким давлением, выходящим за рамки стандарта API 682. Его ключевыми особенностями являются статически компенсированная конструкция, обеспечивающая стабильную работу при высоких температурах, а также усиленные уплотнительные кольца и металлические детали.
