Описание продукта
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Двойная балансировка, что делает конструкцию полностью независимой от изменений давления как в технологической, так и в затворной жидкости.
•Двойное уплотнение с многопружинной конструкцией, пружина находится в атмосфере и не контактирует со средой или буферным раствором, что значительно снижает риск выхода пружины из строя и увеличивает срок службы уплотнения.
•Увеличенное пространство для промывки буферной камеры, более значительный охлаждающий эффект.
• Для контроля затворной воды рекомендуется использовать GLD (схема 54).
ПРИМЕНИМЫЕ ТИПЫ КАМЕР
В основном используется в нефтепереработке в целлюлозно-бумажной промышленности. Например, серия Sunds JALAVARRA Refining. Диапазон размеров варьируется от 50 мм до 200 мм.
ТИПИЧНЫЕ ПРОМЫШЛЕННЫЕ ПРИМЕНЕНИЯ
Тип 2295 — это механическое уплотнение двойного действия, специально разработанное для нефтеперерабатывающих предприятий, такое как серия JALAVARRA от Sunds, предназначенное для работы в жидкостных условиях, включающих высоковязкие волокна целлюлозы, твердые частицы и примеси.
Описание таблицы
РЕКОМЕНДУЕМЫЕ ПЛАНЫ ТРУБОПРОВОДОВ
| Между уплотнениями | 52, 53А, 53Б, 53С, 54 | |
ПРОИЗВОДИТЕЛЬНОСТЬ
| Давление в камере уплотнения | ≤ 20 бар | |
| Давление воды уплотнения буферной камеры | ≤ 15 бар | |
| Температура | -20°С ~+180°С | |
| Скорость скольжения | ≤ 20 м/с | |
| Варианты материалов | 316SS, дуплексная сталь, титан, другие сплавы и т. д. | |
| Подходящие СМИ | Вода, различные виды масел, растворители, целлюлоза и другие среды. | |

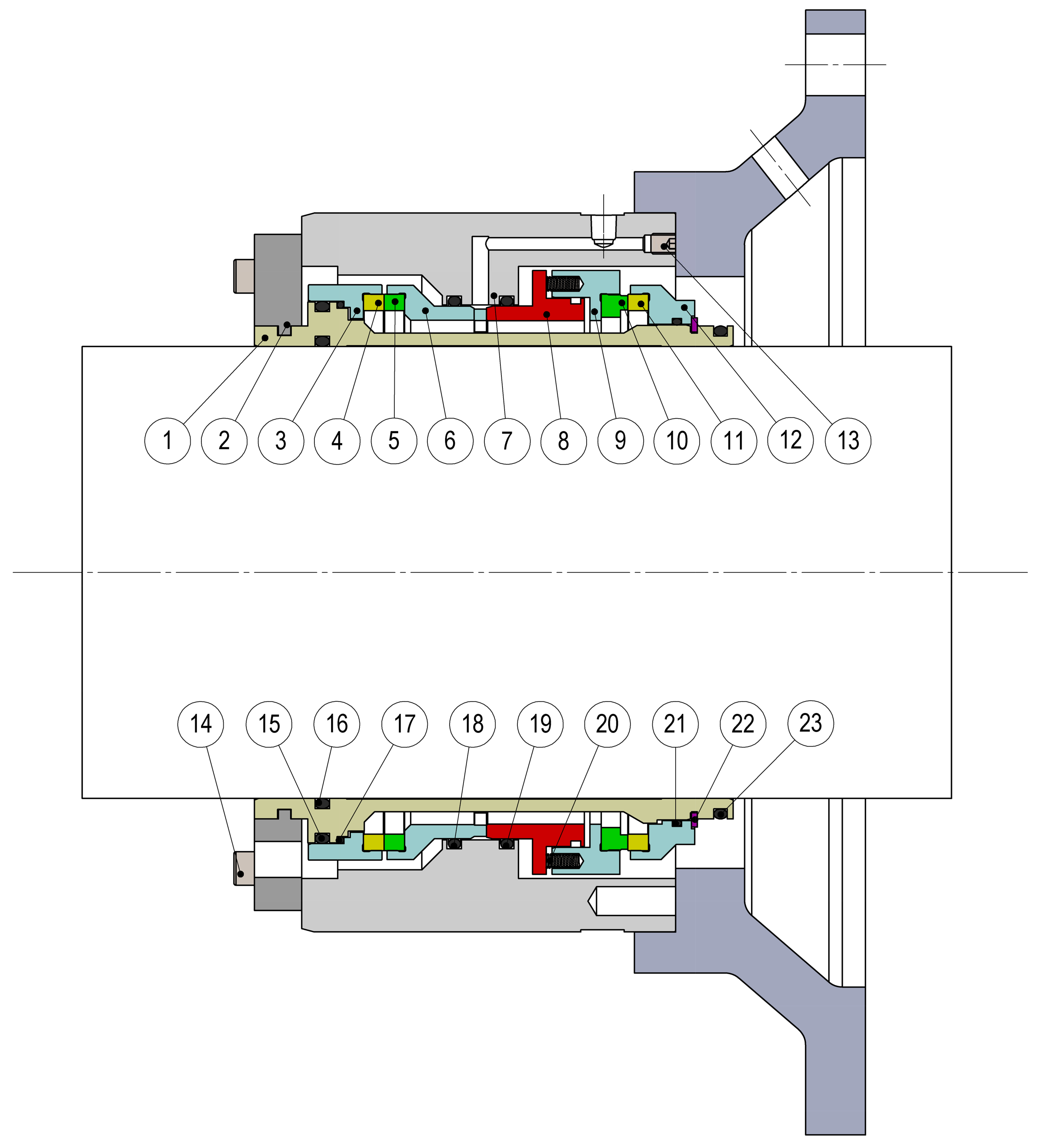

Схема структуры продукта и сравнительная таблица стандартных материалов
| НЕТ. | Имя | Материал |
| 1 | Рукав | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 2 | Зажимное кольцо | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 3 | Поворотное сиденье | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 4 | Вращающаяся поверхность | Углерод/SIC/TC |
| 5 | Стационарное лицо | Углерод/SIC/TC |
| 6 | Стационарное сиденье | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 7 | железа | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 8 | Пружинное сиденье | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 9 | Стационарное сиденье | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 10 | Стационарное лицо | Углерод/SIC/TC |
| 11 | Вращающаяся поверхность | Углерод/SIC/TC |
| 12 | Поворотное сиденье | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 13 | Винт | А2-70 |
| 14 | Винт | А2-70 |
| 15 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 16 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 17 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 18 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 19 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 20 | Весна | Хаст.C |
| 21 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 22 | стопорное кольцо | 316СС |
| 23 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
