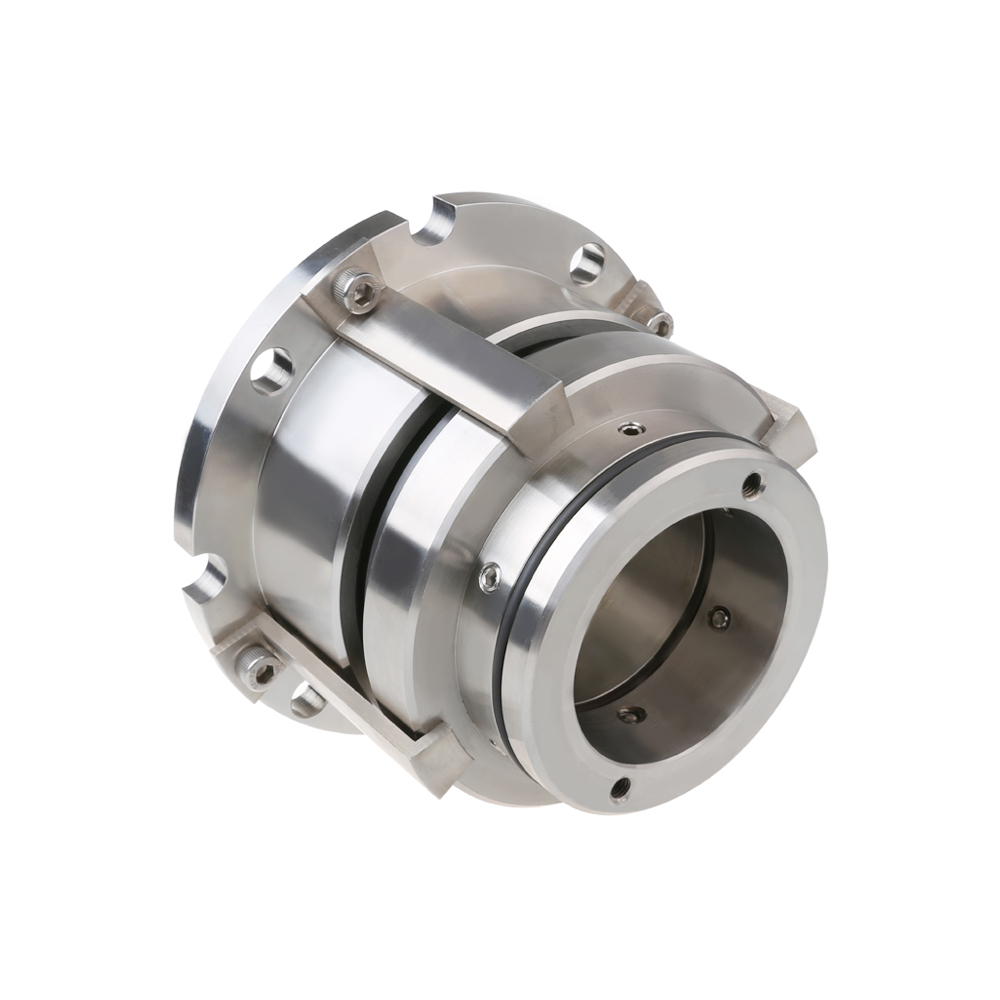

Описание продукта
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Стационарное толкающее уплотнение, сбалансированная конструкция.
•Мультипружинная конструкция с относительно стабильной пружинной компенсацией.
•Простая конструкция, легкость установки и обслуживания.
ПРИМЕНИМЫЕ ТИПЫ КАМЕР
В основном используется в ситах давления серии KADANT® UV, моделях UV200, UV300, UV400, UV500, UV600. Диаметры вала покрытия включают 54,80,100,140 и т. д.
ТИПИЧНЫЕ ПРОМЫШЛЕННЫЕ ПРИМЕНЕНИЯ
Серия 2550 представляет собой одинарное механическое уплотнение, специально разработанное для напорных сеток серии KADANTR UV. Подходит для воды и других чистых сред, а также для применений, связанных с целлюлозой низкой консистенции.
Описание таблицы
РЕКОМЕНДУЕМЫЕ ПЛАНЫ ТРУБОПРОВОДОВ
| Сторона процесса | 01,02,03,11,12,13, 21,22,32 | |
ПРОИЗВОДИТЕЛЬНОСТЬ
| Давление в камере уплотнения | ≤ 20 бар | |
| Температура | -20°С ~+180°С | |
| Скорость скольжения | ≤ 20 м/с | |
| Варианты материалов | 316SS, дуплексная сталь, титан, другие сплавы и т. д. | |
| Подходящие СМИ | Вода, различные виды масел, растворители, целлюлоза и другие среды. | |

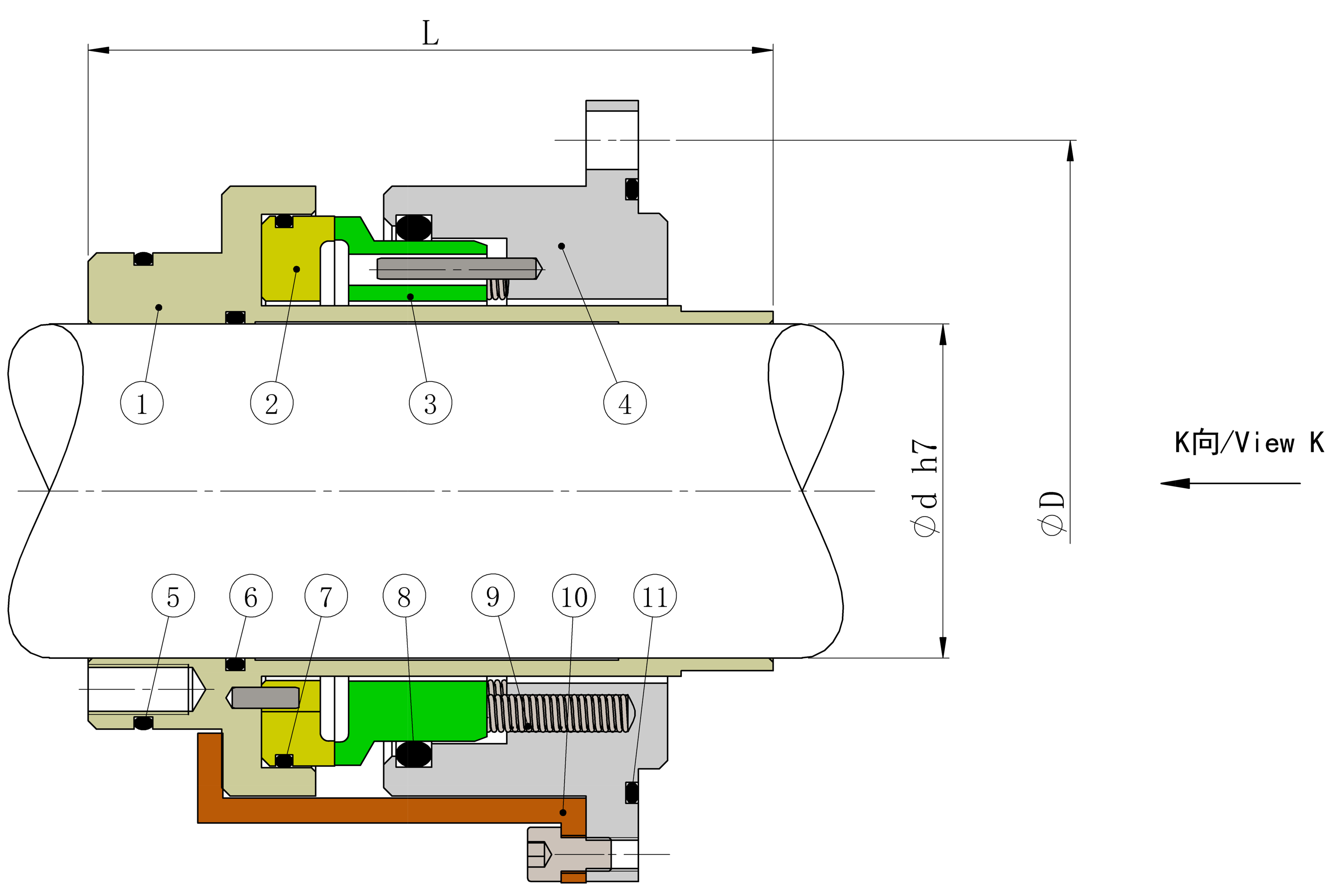

Схема структуры продукта и сравнительная таблица стандартных материалов
| НЕТ. | Имя | Материал |
| 1 | Рукав | 316СС |
| 2 | Вращающаяся поверхность | РБСИК |
| 3 | Стационарное лицо | РБСИК |
| 4 | железа | 316СС |
| 5 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 6 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 7 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 8 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 9 | Весна | 316СС |
| 10 | Настройка клипа | 304СС |
| 11 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
