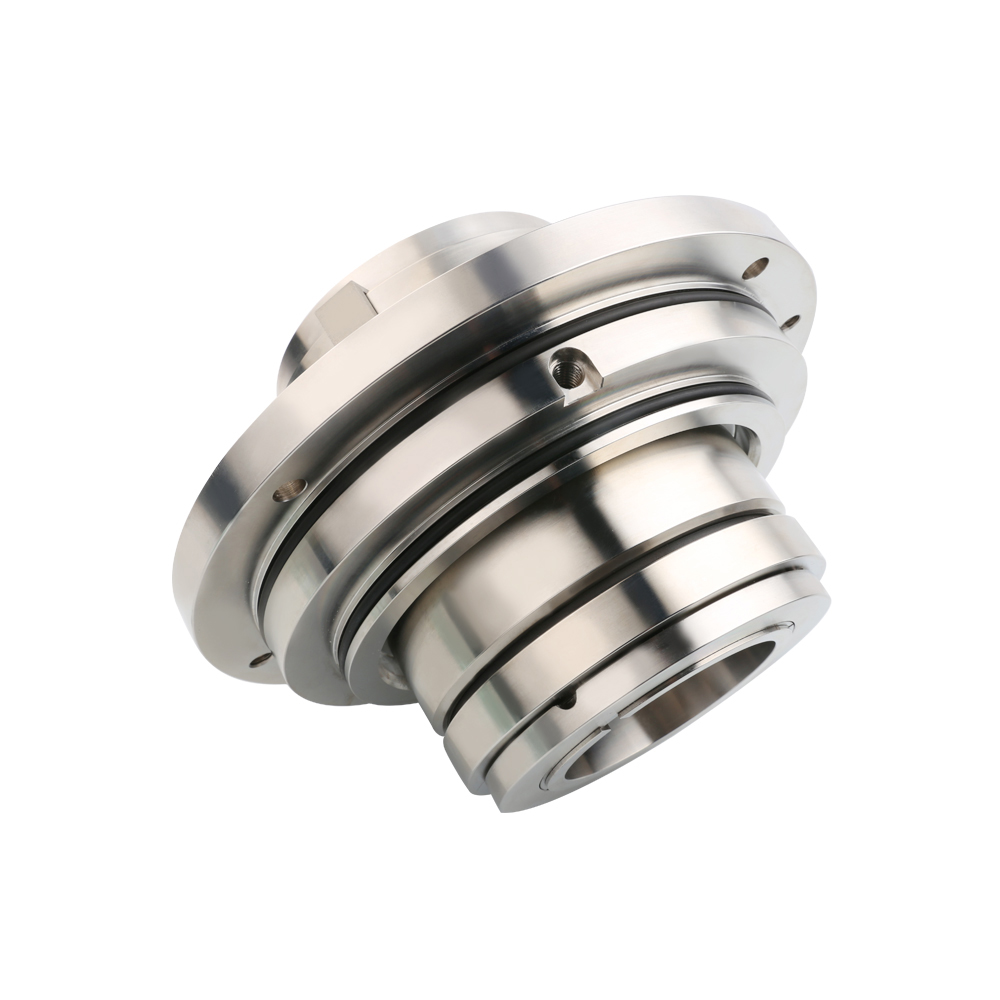

Описание продукта
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Двойная балансировка, что делает конструкцию полностью независимой от изменений давления как в технологической, так и в затворной жидкости.
•На конструкцию не влияют изменения давления. Два набора многопружинных конструкций на внутренней и внешней сторонах двойного уплотнения обеспечивают более стабильные пружинные нагрузки для двух пар фрикционных пар, не влияя друг на друга.
• Он разработан с учетом минимального риска повреждения — прочная конструкция для всех применений предотвращает сбои и обеспечивает длительную и безотказную работу.
• Новый тип конструкции отводной трубы, обеспечивающий буферизацию жидкости непосредственно в паре трения.
•Простота установки и низкие затраты на техническое обслуживание. Исключительная надежность для требований к герметизации экрана.
• Для контроля затворной воды рекомендуется использовать GLD (схема 54).
ПРИМЕНИМЫЕ ТИПЫ КАМЕР
В основном используется в оборудовании таких марок: Andritz, AHLSTROM, VALMET, Metso Paper, Voith, Toscotec и др. Диапазон размеров варьируется от 50 мм до 200 мм.
ТИПИЧНЫЕ ПРОМЫШЛЕННЫЕ ПРИМЕНЕНИЯ
2750 — это уплотнение двойного действия, специально разработанное для насосов, сит, узловязателей, сортировщиков и измельчителей в тяжелой обрабатывающей промышленности, где используются жидкости, содержащие твердые частицы и примеси.
Описание таблицы
РЕКОМЕНДУЕМЫЕ ПЛАНЫ ТРУБОПРОВОДОВ
| Между уплотнениями | 52, 53А, 53Б, 53С, 54 | |
ПРОИЗВОДИТЕЛЬНОСТЬ
| Давление в камере уплотнения | ≤ 20 бар | |
| Давление воды уплотнения буферной камеры | ≤ 15 бар | |
| Температура | -20°С ~+180°С | |
| Скорость скольжения | ≤ 30 м/с | |
| Варианты материалов | 316SS, дуплексная сталь, титан, другие сплавы и т. д. | |
| Подходящие СМИ | Вода, различные виды масел, растворители, целлюлоза и другие среды. | |
Схема структуры продукта и сравнительная таблица стандартных материалов
| НЕТ. | Имя | Материал |
| 1 | Приводное кольцо | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 2 | Рукав | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 3,12 | Поворотное сиденье | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 4,11 | Вращающаяся поверхность | Углерод/SIC/TC |
| 5,10 | Стационарное лицо | Углерод/SIC/TC |
| 6 | Полый штифт | 316СС |
| 7,9 | Стационарное сиденье | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 8 | железа | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 13 | Зажимное кольцо | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 14 | стопорное кольцо | 316СС |
| 15 | Приколоть | 316СС |
| 16,17,19 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 18,21 | Весна | Хаст.C |
| 20,22,23 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 21 | Весна | Хаст.C |
| 24,25 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 26,29 | Винт | А2-70 |
| 27 | Прокладка | АФИ/ПТФЭ |
| 28 | Настройка клипов | 304СС/Ку |
