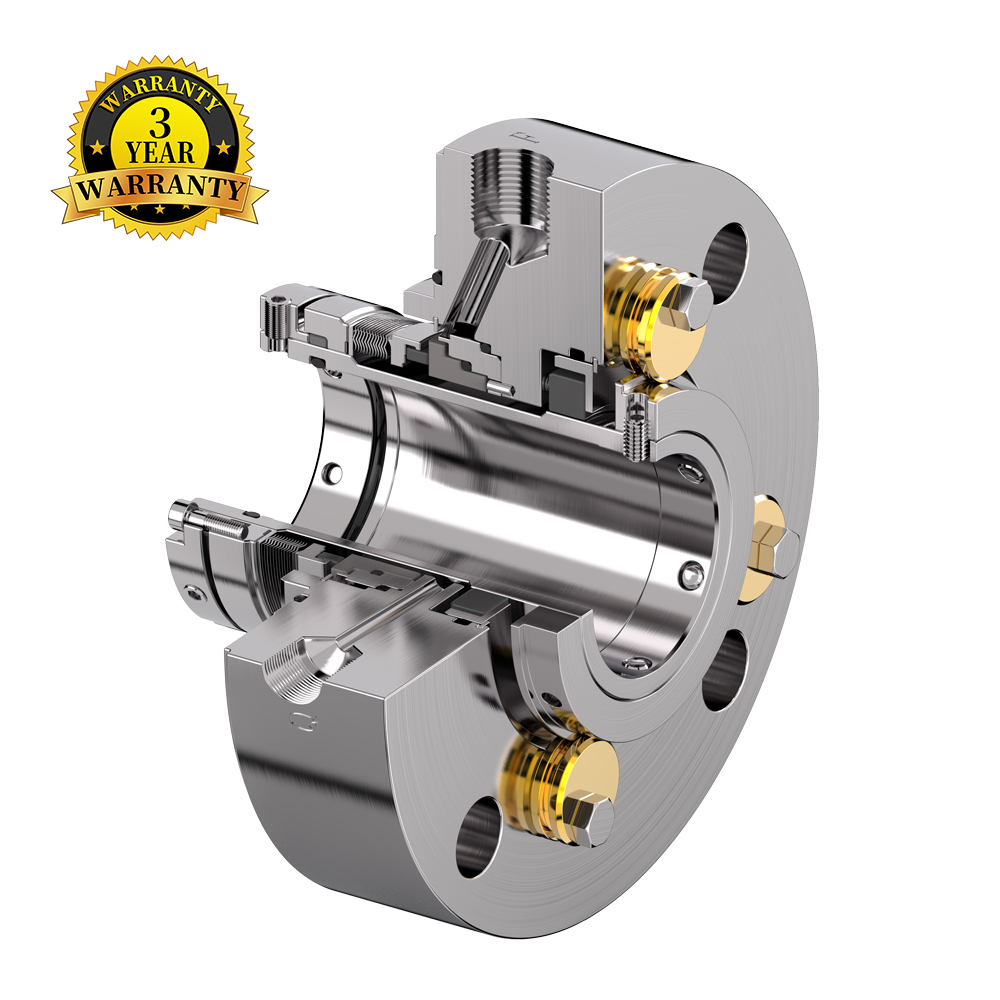

Описание продукта
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• В основном используется для удовлетворения требований нефтегазовой промышленности, определенных API682.
• Конфигурация уплотнения 1CW-FL, контактное одинарное мокрое уплотнение с плавающей дроссельной втулкой.
• Конструкция с вращающимся металлическим сильфоном.
• В уплотнении применяется распределенная промывка, которая обеспечивает равномерное охлаждение поверхности трения.
• Оснащен портами для закалки и слива окружающей среды.
ОПИСАНИЕ ПРОДУКТА
•API 682, категория 2/3, тип B, расположение 1
• Конфигурация с одним уплотнением
• Сбалансированный дизайн
•Независимость от направления вращения
• Картриджный блок
• Стационарные металлические сильфоны
ТИПИЧНЫЕ ПРОМЫШЛЕННЫЕ ПРИМЕНЕНИЯ
•Насосы API 610.
•Технологии нефтепереработки
•Нефтяная и газовая промышленность
•Нефтехимическая промышленность
•Химическая промышленность
•Технология электростанций
•Установки сжиженного нефтяного газа
•Технологические насосы
Описание таблицы
РЕКОМЕНДУЕМЫЕ ПЛАНЫ ТРУБОПРОВОДОВ
| Сторона процесса | 01, 02, 03, 11, 12, 13, 14, 21, 22, 23, 31, 32, 41 | |
| Атмосферная сторона | 51, 61, 62, 65А, 65Б | |
ПРОИЗВОДИТЕЛЬНОСТЬ
| Диаметр вала | 20 ~ 110 мм (0,79 ~ 4,33 дюйма) | |
| Давление | ≤ 16 бар | |
| Температура | -40°С ~+260°С | |
| Скорость скольжения | ≤ 20 м/с | |

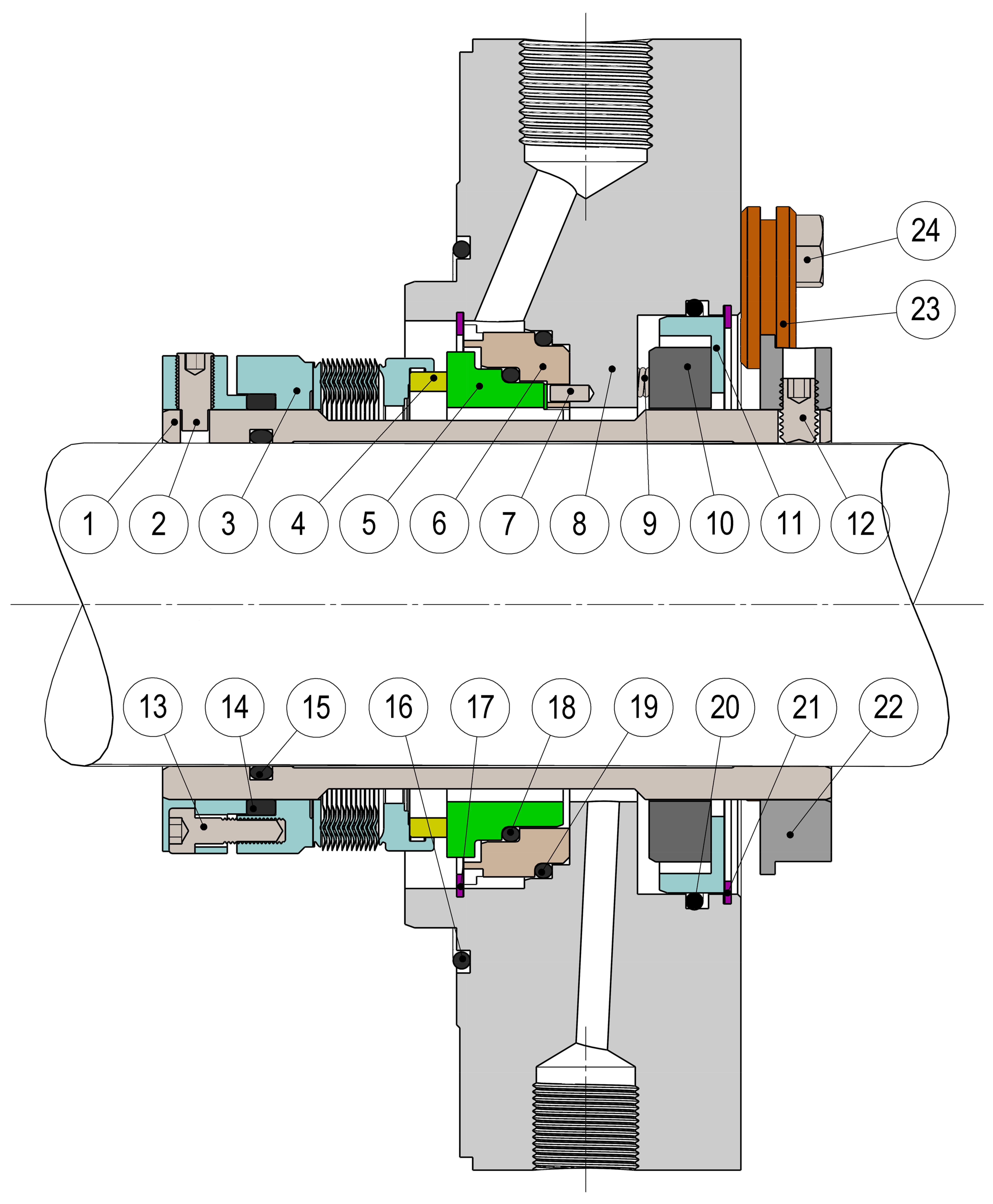

Схема структуры продукта и сравнительная таблица стандартных материалов
| НЕТ. | Имя | Материал |
| 1 | Рукав | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 2 | Приводной винт | А2-70 |
| 3 | Металлические сильфоны | AM350/Хаст.276.Хаст.718 |
| 4 | Вращающаяся поверхность | Углерод/SIC/TC |
| 5 | Стационарное лицо | Углерод/SIC/TC |
| 6 | Дефлектор | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 7 | Приколоть | 316СС |
| 8 | железа | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 9 | Весна | Хаст.C |
| 10 | Кольцо Буша | Углерод |
| 11 | Кольцо втулки седла | 316СС |
| 12 | Приводной винт | А2-70 |
| 13 | Зажимные винты | А2-70 |
| 14 | Графитовая прокладка | Графит |
| 15,16,18 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 17 | стопорное кольцо | 316СС |
| 19,20 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 21 | стопорное кольцо | 316СС |
| 22 | Зажимное кольцо | 316СС |
| 23 | Настройка клипов | 304СС |
| 24 | Установочный винт | А2-70 |
