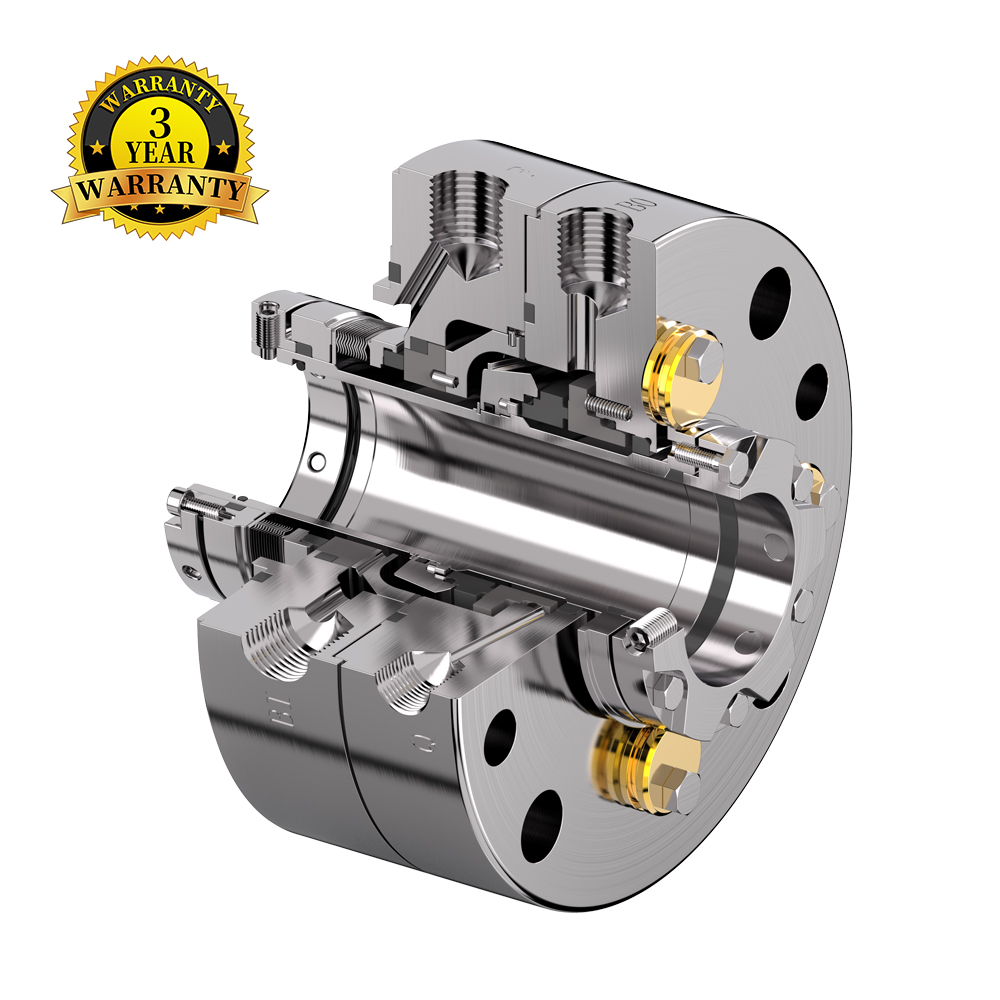

Описание продукта
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Более компактная конструкция.
• Конфигурация уплотнения 3CW-FB. Также может использоваться как 2CW-CW.
• Внутреннее уплотнение использует распределенную промывку, которая позволяет равномерно охлаждать поверхность трения.
• Внутреннее уплотнение выполнено в виде двойного сбалансированного цельного кольца, которое может эффективно снизить влияние колебаний давления и подходит как для компоновки 2, так и для компоновки 3.
• Внешнее уплотнение в сочетании с Plan 52 обеспечивает дополнительный эффект подавления герметизации, тогда как Plan 53A/53B/54 максимально предотвращает утечку жидкости высокого риска в атмосферу.
• Хорошо работать в рамках Соглашения 2 или Соглашения 3, контролировать локализацию или устранять технологические выбросы.
• Оснащен портами для закалки и слива окружающей среды.
• Использование фиксированной графитовой дроссельной втулки.
• Используется для плана API 52/53A/53B/54/61/62.
ОПИСАНИЕ ПРОДУКТА
• Категория 2/3 API 682, Тип C/A, Расположение 2/3
• Конфигурация двойного уплотнения
• Сбалансированная конструкция
• Независимость от направления вращения
• Картриджная конструкция
• Прочная конструкция с уплотняемой поверхностью с термоусадкой
• Прочная конструкция с цельным седлом
ТИПИЧНЫЕ ПРОМЫШЛЕННЫЕ ПРИМЕНЕНИЯ
• Химическая промышленность
• Нефтехимическая промышленность
• Нефтяная и газовая промышленность
• Легколетучие углеводороды
• Токсичные и опасные среды
• Среды с плохими смазочными свойствами
• Низкое содержание твердых частиц и низкие абразивные среды
• Вертикальные и горизонтальные насосы химического стандарта ANSI
Описание таблицы
РЕКОМЕНДУЕМЫЕ ПЛАНЫ ТРУБОПРОВОДОВ
| Сторона процесса | 01, 02, 03, 11, 12, 13, 14, 21, 22, 23, 31, 32, 41 |
| Между уплотнениями | 52, 53А, 53Б, 53С, 54 |
| Атмосферная сторона | 61, 62, 65А, 65Б |
ПРОИЗВОДИТЕЛЬНОСТЬ
| Диаметр вала | 20~ 110 мм (0,79 ~ 4,33') |
| Давление | ≤ 16 бар |
| Температура | -40°С ~ +400°С |
| Скорость скольжения | ≤ 20 м/с |

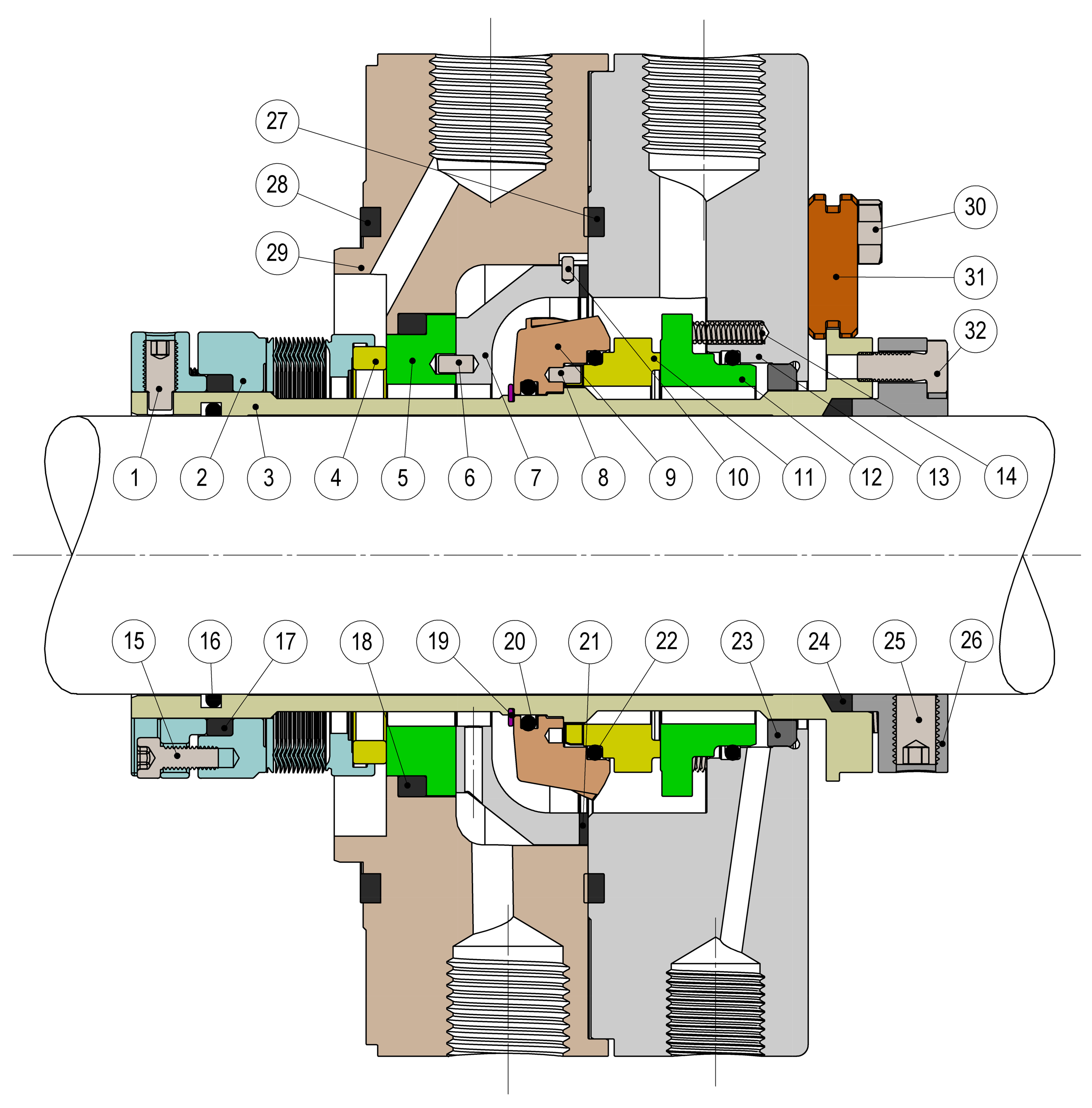

Схема структуры продукта и сравнительная таблица стандартных материалов
| НЕТ. | Имя | Материал |
| 1,25 | Приводной винт | А2-70 |
| 2 | Металлические сильфоны | AM350/Хаст.276.Хаст.718 |
| 3 | Рукав | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 4,11 | Вращающаяся поверхность | Углерод/SIC/TC |
| 5,12 | Стационарное лицо | Углерод/SIC/TC |
| 6,8,10 | Приколоть | А2-70 |
| 7 | Дефлектор | 316СС |
| 9 | Поворотный держатель | Углерод/SIC/TC |
| 13 | железа | 316СС |
| 14 | Весна | Хаст.C |
| 15 | Зажим Винт | А2-70 |
| 16,20,22 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 17,18,21 | Графитовая прокладка | Графит |
| 19 | стопорное кольцо | 316СС |
| 23 | КУСТ | Углерод |
| 24,27,28 | Графитовая прокладка | Графит |
| 26 | Зажимное кольцо | 316СС |
| 29 | Вставка сальника | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 30,32 | Зажимные винты | А2-70 |
| 31 | Настройка клипов | 304СС |
