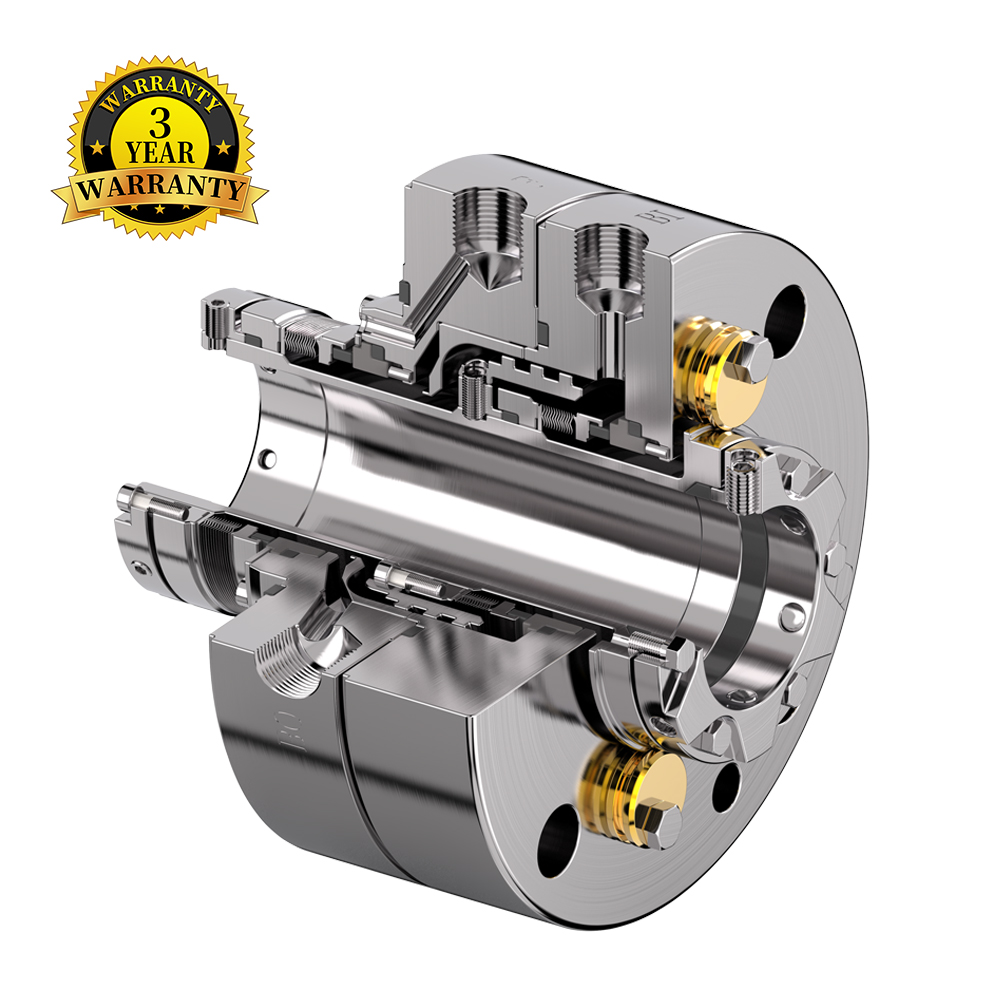

Описание продукта
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• В основном используется для удовлетворения требований нефтегазовой промышленности, определенных API682.
• Как внутренние, так и внешние уплотнения имеют конструкцию, сочетающую гибкий графит и металлический сильфон, что максимально обеспечивает надежность в условиях эксплуатации при высоких температурах.
• В условиях эксплуатации при высоких температурах специальная конструкция кольца эффективности насоса позволяет максимизировать рассеивание тепла, выделяемого исходной средой.
• Стационарное кольцо имеет структурное ограничение положения.
• Также доступен насосный шнек для сред с более высокой вязкостью.
• Внешнее уплотнение в сочетании с Plan 52 обеспечивает дополнительный эффект подавления герметизации, тогда как Plan 53A/53B/54 максимально предотвращает утечку жидкости высокого риска в атмосферу.
• Хорошо работать в рамках Соглашения 2 или Соглашения 3, контролировать локализацию или устранять технологические выбросы.
• Прочная конструкция для длительного срока службы.
ОПИСАНИЕ ПРОДУКТА
• API 682, категория 2 и 3, тип B , расположение уплотнений 2 и 3
• Двойное уплотнение в конфигурации «лицевая сторона к спине»
• Сбалансированная конструкция
• Независимость от направления вращения
• Картриджная конструкция
• Для гладких валов
• Конструкция с вращающимся металлическим сильфоном
ТИПИЧНЫЕ ПРОМЫШЛЕННЫЕ ПРИМЕНЕНИЯ
• Насосы API 610
• Химическая и нефтехимическая промышленность
• Холодные СМИ
• Высоковязкие среды
• Горячие СМИ
• Электростанция
• Технология нефтепереработки
• Нефтяная и газовая промышленность
• Технология электростанций
• Заводы по производству сжиженного нефтяного газа
• Технологические насосы
Описание таблицы
РЕКОМЕНДУЕМЫЕ ПЛАНЫ ТРУБОПРОВОДОВ
| Сторона процесса | 01, 02, 03, 11, 12, 13, 14, 21, 22, 23, 31, 32, 41 |
| Между уплотнениями | 52, 53А, 53Б, 53С, 54 |
| Атмосферная сторона | 61, 62, 65А, 65Б |
ПРОИЗВОДИТЕЛЬНОСТЬ
| Диаметр вала | 20~ 110 мм (0,79 ~ 4,33') |
| Давление | ≤ 40 бар |
| Температура | -40°С ~ +400° С |
| Скорость скольжения | ≤ 20 м/с |

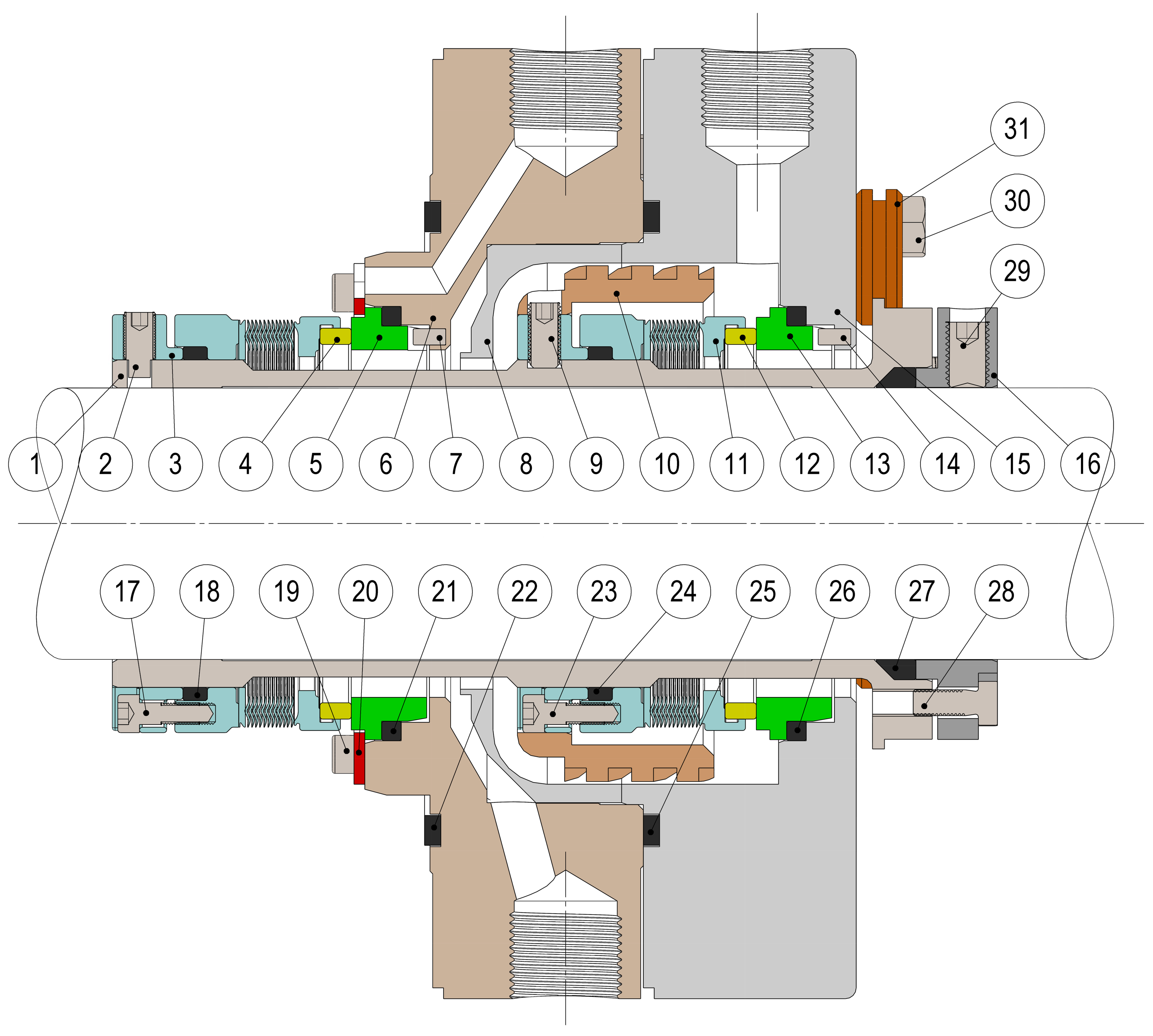

Схема структуры продукта и сравнительная таблица стандартных материалов
| НЕТ. | Имя | Материал |
| 1 | Рукав | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 2,9,29 | Приводной винт | А2-70 |
| 3,11 | Металлические сильфоны | AM350/Хаст.276.Хаст.718 |
| 4,12 | Вращающаяся поверхность | Углерод/SIC/TC |
| 5,13 | Стационарное лицо | Углерод/SIC/TC |
| 6 | Вставка сальника | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 7,14 | Приколоть | 316СС |
| 8 | Дефлектор | 316СС |
| 10 | Поворотный держатель | 316СС |
| 15 | железа | 316СС |
| 16 | Зажимное кольцо | 316СС |
| 17,19,23 | Зажимные винты | А2-70 |
| 18,21,22 | Графитовая прокладка | Графит |
| 20 | Упорное кольцо | 316СС |
| 24,25,26 | Графитовая прокладка | Графит |
| 27 | Графитовая прокладка | Графит |
| 28,30 | Зажимные винты | А2-70 |
| 31 | Настройка клипов | 304СС |
