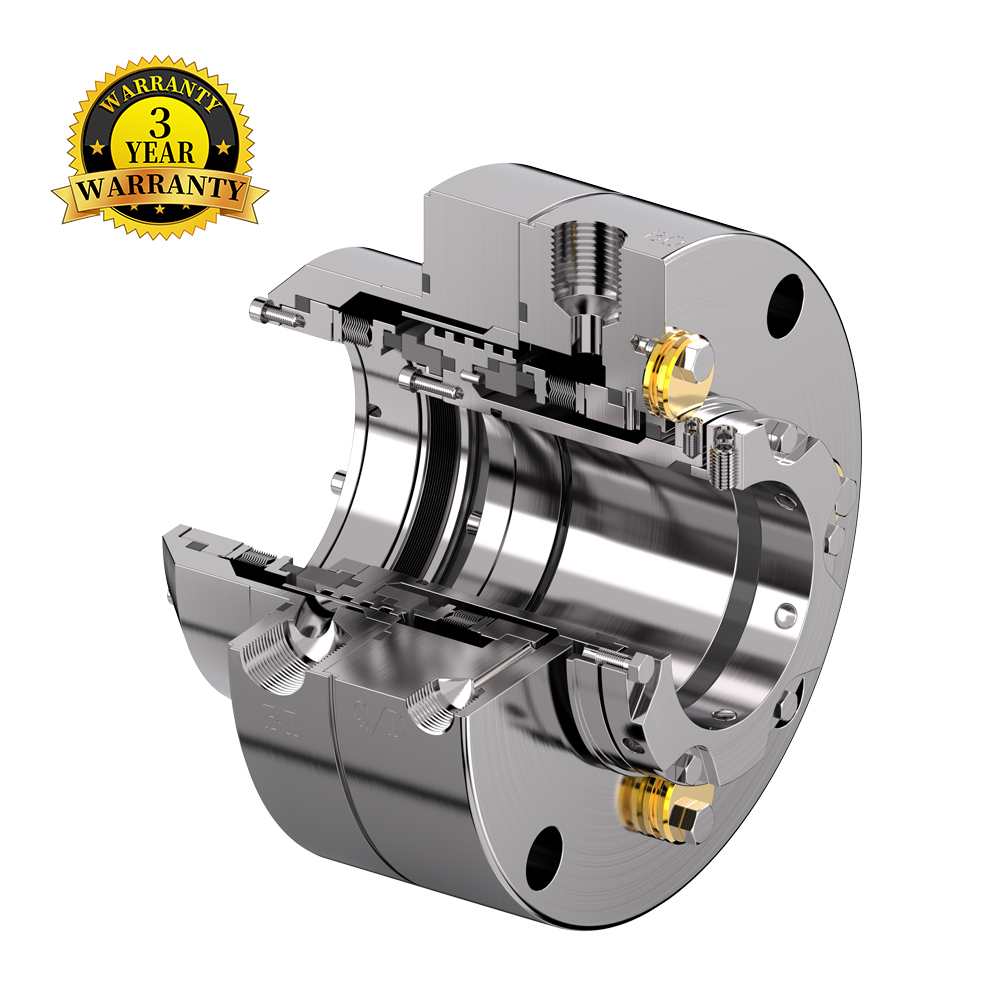

Описание продукта
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• В основном используется для удовлетворения требований нефтегазовой промышленности, определенных API682.
• Конфигурация уплотнения — 3CW-FF, используется для компоновки 3.
• Учитывайте большее осевое смещение и радиальное биение.
• Интегрированная конструкция с двунаправленным потоком, уникальная конструкция кольца эффективности насоса и значительный эффект циркуляции буферной/изоляционной жидкости.
• Сочетание статического сильфона и гибкого графита позволяет эффективно работать в различных высоко- или низкотемпературных условиях эксплуатации.
• Статическая конструкция сильфона обеспечивает более высокую стабильность в условиях работы на высоких скоростях. Кроме того, он отличается меньшим механическим износом и более длительным сроком службы уплотнения.
• Структура проще и стабильнее, чем у APOG-FB, что упрощает обслуживание.
ОПИСАНИЕ ПРОДУКТА
•API 682, категория 2 и 3, тип C, уплотнение компоновки 3.
• Двойное уплотнение в конфигурации «лицевая сторона»
• Сбалансированный дизайн
•Независимость от направления вращения
• Конструкция картриджа
•Для гладких валов
• Стационарная конструкция с металлическим сильфоном
•Уплотнительные кольца с термоусадочной посадкой и цельные уплотнительные кольца.
ТИПИЧНЫЕ ПРОМЫШЛЕННЫЕ ПРИМЕНЕНИЯ
•Технологии нефтепереработки
•Нефтяная и газовая промышленность
•Нефтехимическая промышленность
•Химическая промышленность
•Технология электростанций
•Установки сжиженного нефтяного газа
•Насосы API 610
•Технологические насосы
Описание таблицы
РЕКОМЕНДУЕМЫЕ ПЛАНЫ ТРУБОПРОВОДОВ
| Между уплотнениями | 53А, 53Б, 53С, 54 | |
| Атмосферная сторона | 61, 62, 65А, 65Б | |
ПРОИЗВОДИТЕЛЬНОСТЬ
| Диаметр вала | 20 ~ 110 мм (0,79 ~ 4,33 дюйма) | |
| Давление | ≤ 16 бар | |
| Температура | -40°С ~+400°С | |
| Скорость скольжения | ≤ 30 м/с | |

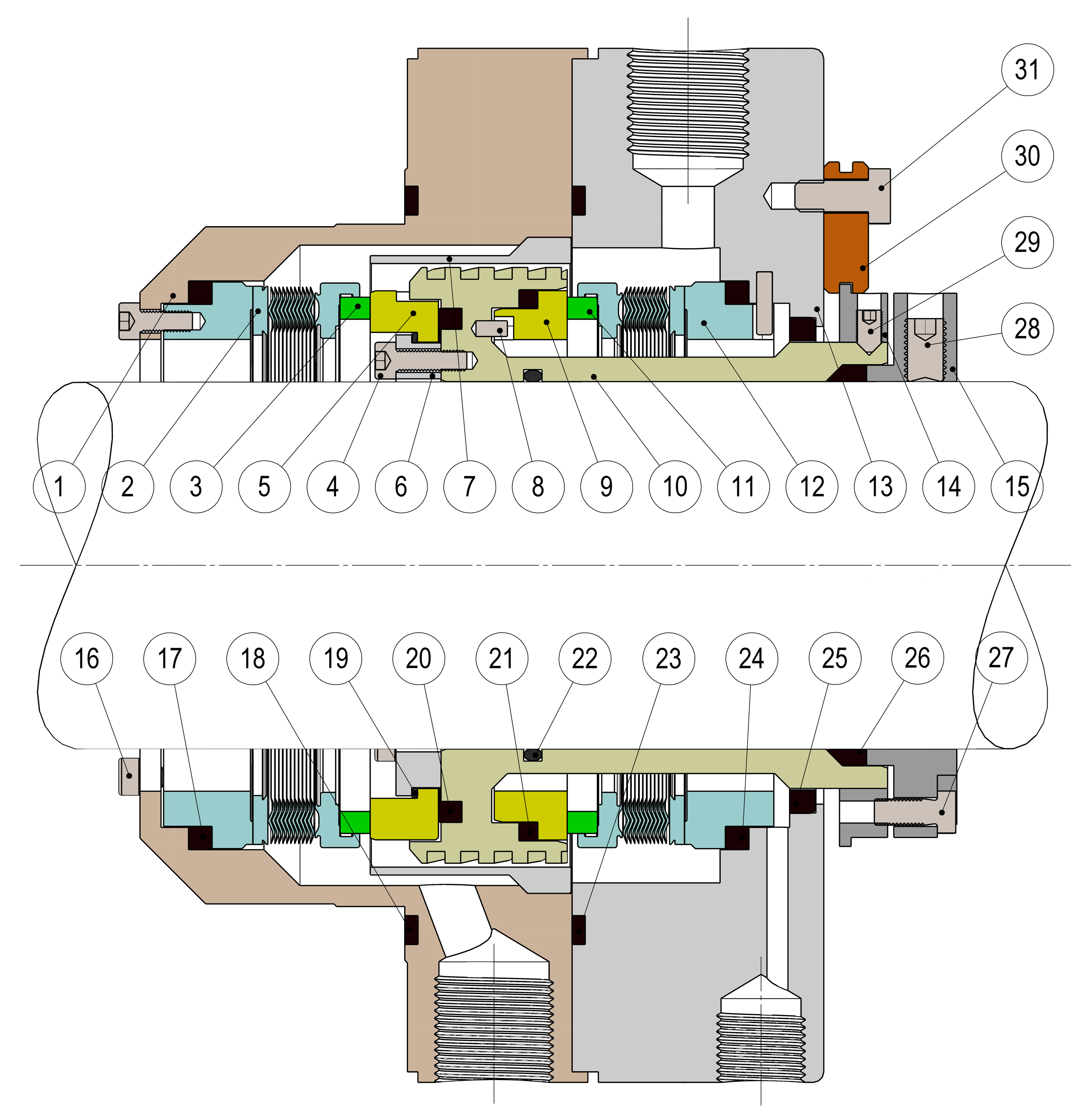

Схема структуры продукта и сравнительная таблица стандартных материалов
| НЕТ. | Имя | Материал |
| 1 | Вставка сальника | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 2,12 | Металлические сильфоны | AM350/Хаст.276.Хаст.718 |
| 3 | Стационарное лицо | Углерод/SIC/TC |
| 4,16,27 | Зажимные винты | А2-70 |
| 5,9 | Вращающаяся поверхность | Углерод/SIC/TC |
| 6 | Пресс-кольцо | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 7 | Дефлектор | 316СС |
| 8 | Приколоть | 316СС |
| 10 | Рукав | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 11 | Стационарное лицо | Углерод/SIC/TC |
| 13 | железа | 316СС |
| 14 | Зажимное кольцо | 316СС |
| 15 | Приводное кольцо | 316СС |
| 17,18,19 | Графитовая прокладка | Графит |
| 20,21,23 | Графитовая прокладка | Графит |
| 22 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 24,25,26 | Графитовая прокладка | Графит |
| 28 | Приводное кольцо | А2-70 |
| 29 | Установочный винт | А2-70 |
| 30 | Настройка клипов | 304СС |
| 31 | Зажимные винты | А2-70 |
