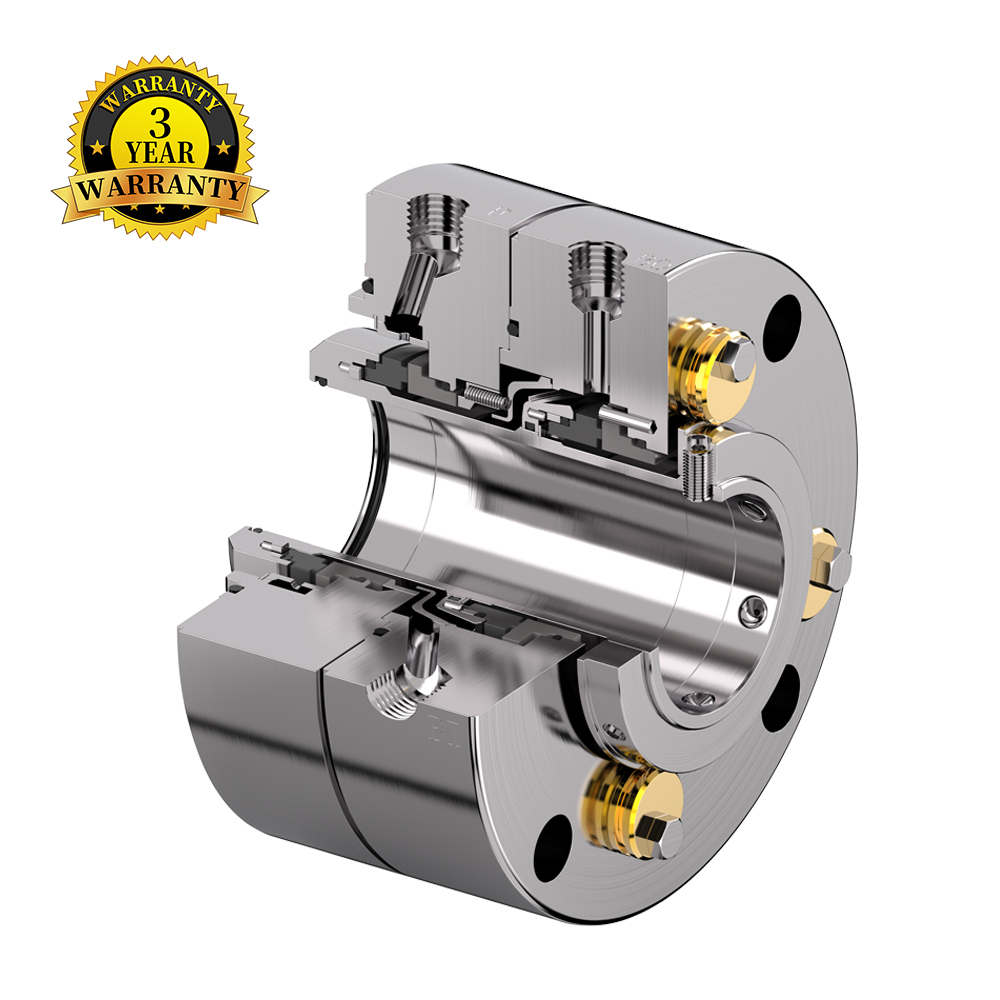

Описание продукта
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Конфигурация уплотнения 3CW-FB. Также может использоваться как 2CW-CW.
• Внутреннее уплотнение использует распределенную промывку, которая позволяет равномерно охлаждать поверхность трения.
• Внутреннее уплотнение выполнено в виде двойного сбалансированного цельного кольца, которое может эффективно снизить влияние колебаний давления и подходит как для компоновки 2, так и для компоновки 3.
• Внешнее уплотнение в сочетании с Plan 52 обеспечивает дополнительный эффект подавления герметизации, тогда как Plan 53A/53B/54 максимально предотвращает утечку жидкости высокого риска в атмосферу.
• Хорошо работать в рамках Соглашения 2 или Соглашения 3, контролировать локализацию или устранять технологические выбросы.
• Оснащен портами для закалки и слива окружающей среды.
• Использование фиксированной графитовой дроссельной втулки.
ОПИСАНИЕ ПРОДУКТА
•API 682, категория 1, тип A, расположение 2/3.
• Конфигурация с двойным уплотнением
• Сбалансированный дизайн
•Независимость от направления вращения
• Конструкция картриджа
• Прочная конструкция с термоусадочной уплотнительной поверхностью.
• Прочная конструкция сиденья для тяжелых условий эксплуатации.
ТИПИЧНЫЕ ПРОМЫШЛЕННЫЕ ПРИМЕНЕНИЯ
• Нефтяная и газовая промышленность
• Технология нефтепереработки
• Химическая промышленность
• Горячая вода
• Кислая вода
• Каустическая сода
• Амины
• Кристаллизующиеся среды
• Сырая нефть
• Технологическая вода
Описание таблицы
РЕКОМЕНДУЕМЫЕ ПЛАНЫ ТРУБОПРОВОДОВ
| Сторона процесса | 01, 02, 03, 11, 12, 13, 14, 21, 22, 23, 31, 32, 41 |
| Между уплотнениями | 52, 53А, 53Б, 53С, 54 |
| Атмосферная сторона | 61, 62, 65А, 65Б |
ПРОИЗВОДИТЕЛЬНОСТЬ
| Диаметр вала | 20~ 110 мм (0,79 ~ 4,33') |
| Давление | ≤ 40 бар |
| Температура | -40°С ~ + 260 °С |
| Скорость скольжения | ≤ 30 м/с |

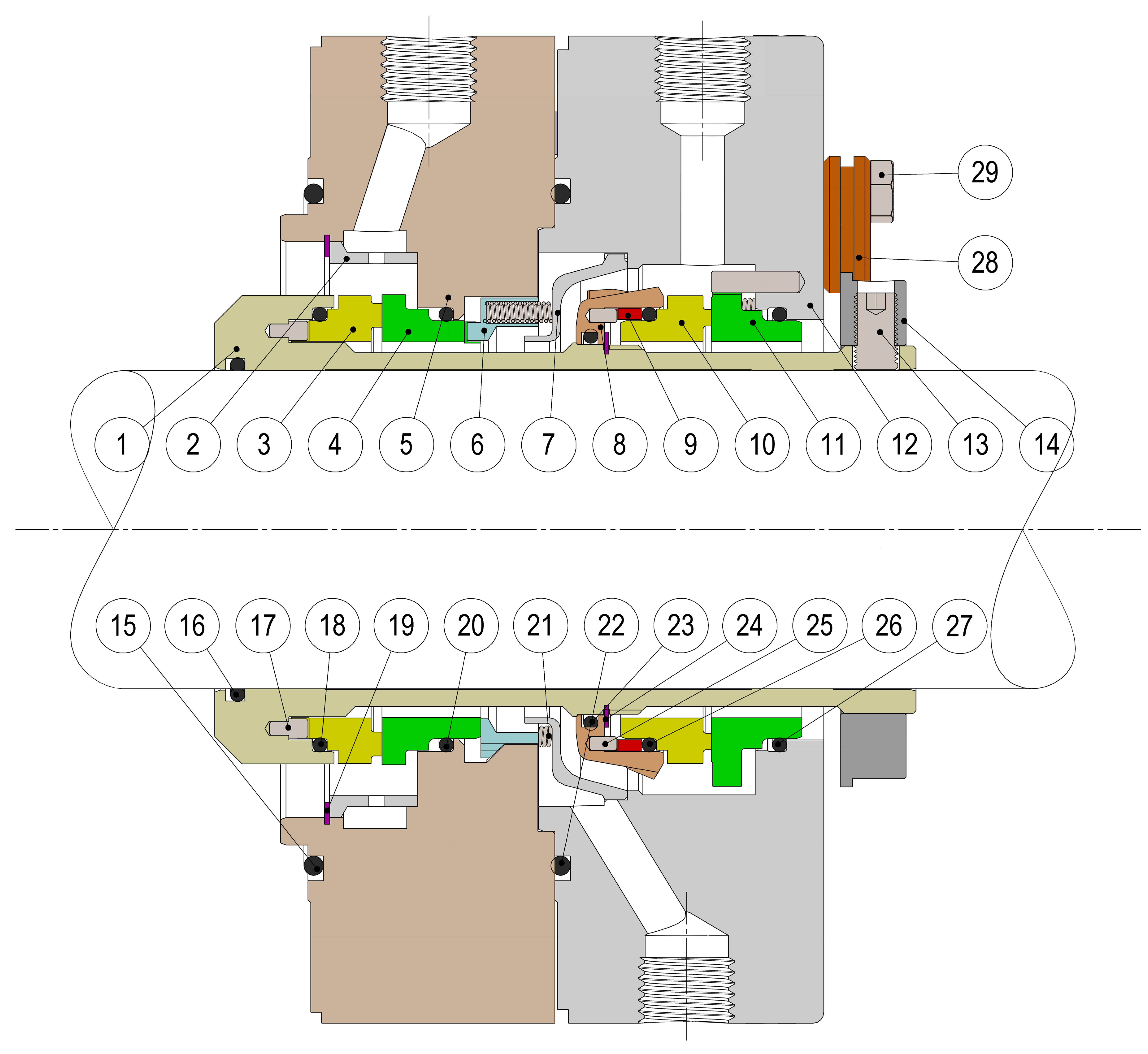

Схема структуры продукта и сравнительная таблица стандартных материалов
| НЕТ. | Имя | Материал |
| 1 | Рукав | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 2,7 | Дефлектор | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 3,10 | Вращающаяся поверхность | Углерод/SIC/TC |
| 4,11 | Стационарное лицо | Углерод/SIC/TC |
| 5 | Вставка сальника | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 6 | Пружинное сиденье | 316СС |
| 8 | Поворотный держатель | 316СС |
| 9 | Приводное кольцо | А2-70 |
| 12 | железа | 316СС |
| 13 | Приводной винт | А2-70 |
| 14 | Зажимное кольцо | 316СС |
| 15,16,18 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 17,25 | Приколоть | 316СС |
| 19,24 | стопорное кольцо | 316СС |
| 20,22,23 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 21 | Весна | Хаст.C |
| 26,27 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 28 | Настройка клипов | 304СС |
| 29 | Зажимные винты | А2-70 |
