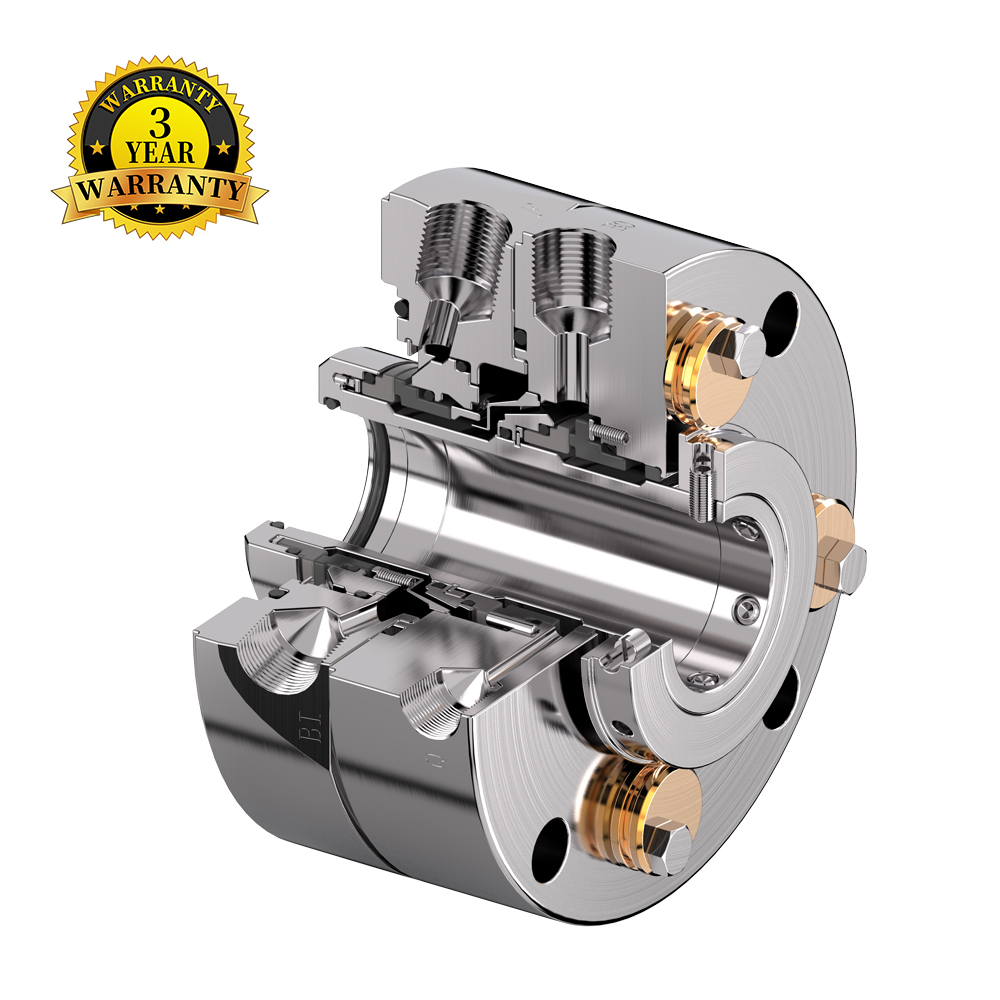

Описание продукта
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Конфигурация уплотнения 3CW-FB. Также может использоваться как 2CW-CW.
• Передняя часть выполнена из гофрированной трубы, способной выдерживать более высокие температуры среды.
• Стационарное кольцо имеет структурное ограничение положения.
• Внутреннее уплотнение имеет двойную сбалансированную конструкцию, которая позволяет эффективно снизить влияние колебаний давления и подходит как для варианта 2, так и для варианта 3.
• Внешнее уплотнение в сочетании с Plan 52 обеспечивает дополнительный эффект подавления герметизации, тогда как Plan 53A/53B/54 максимально предотвращает утечку жидкости высокого риска в атмосферу.
• Хорошо работать в соответствии с Конфигурацией 2 или Конфигурацией 3, контролировать локализацию или устранять технологические выбросы.
• Использование фиксированной графитовой дроссельной втулки.
• Оснащен портами для закалки и слива окружающей среды.
ОПИСАНИЕ ПРОДУКТА
• API 682, категория 1, тип A , расположение 2/3
• Конфигурация с двойным уплотнением
• Сбалансированная конструкция
• Независимость от направления вращения
• Конструкция картриджа
• Прочная конструкция с термоусадочной уплотнительной поверхностью.
• Прочная конструкция прочного седла
ТИПИЧНЫЕ ПРОМЫШЛЕННЫЕ ПРИМЕНЕНИЯ
• Химическая промышленность
• Нефтехимическая промышленность
• Нефтяная и газовая промышленность
• Высоколетучие углеводороды.
• Токсичные и опасные среды
• Среды с плохими смазывающими свойствами.
• Низкое содержание твердых частиц и низкая абразивность среды.
• Вертикальные и горизонтальные насосы химического стандарта ANSI
Описание таблицы
РЕКОМЕНДУЕМЫЕ ПЛАНЫ ТРУБОПРОВОДОВ
| Сторона процесса | 01, 02, 03, 11, 12, 13, 14, 21, 22, 23, 31, 32, 41 |
| Между уплотнениями | 52, 53А, 53Б, 53С, 54 |
| Атмосферная сторона | 61, 62, 65А, 65Б |
ПРОИЗВОДИТЕЛЬНОСТЬ
| Диаметр вала | 20 ~68 мм (0,79 ~ 2,67') |
| Давление | ≤ 25 бар |
| Температура | -40°С ~ + 400 °С |
| Скорость скольжения | ≤ 30 м/с |

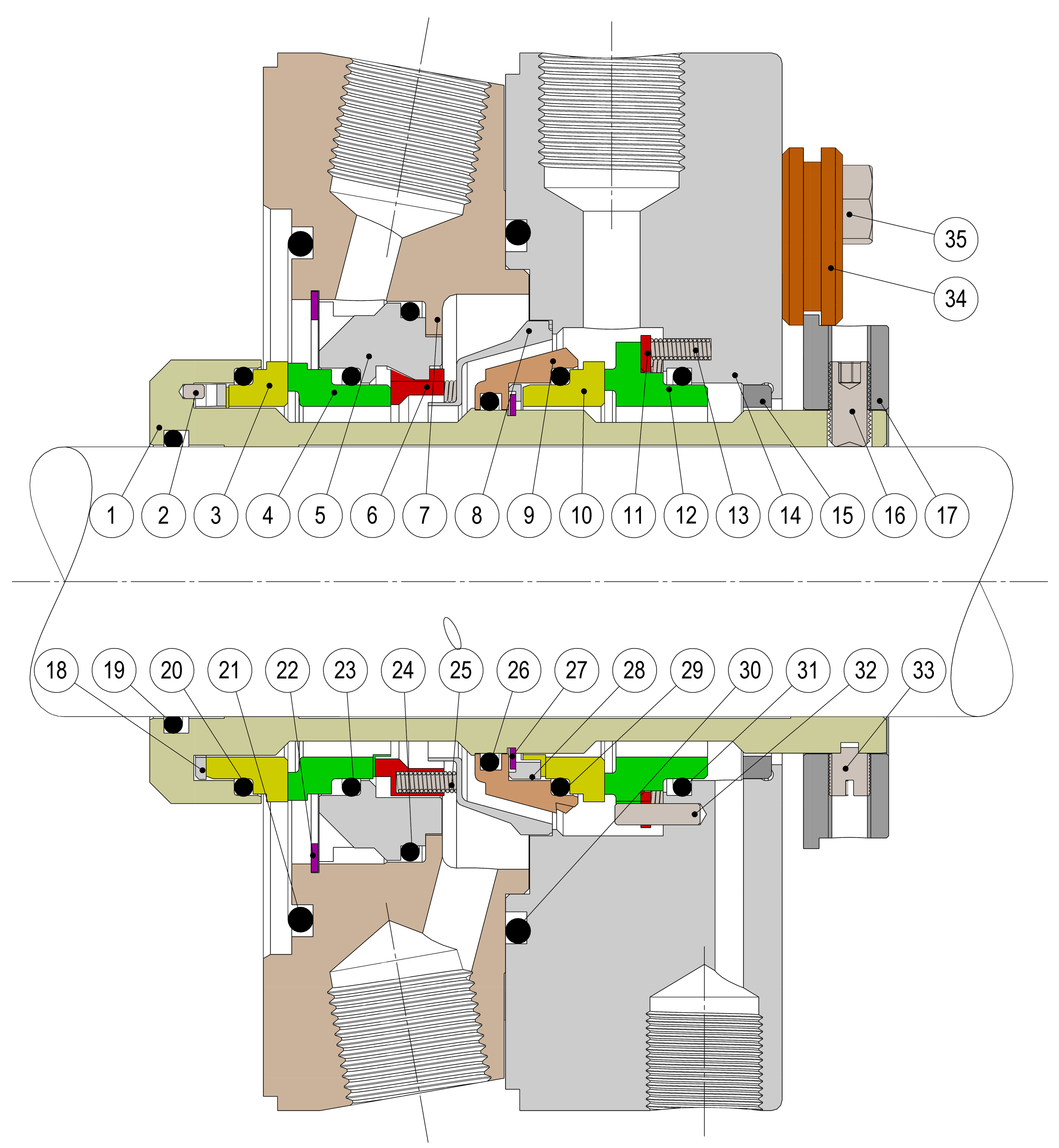

Схема структуры продукта и сравнительная таблица стандартных материалов
| НЕТ. | Имя | Материал |
| 1 | Винт | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 2,32 | Приколоть | 316СС |
| 3,10 | Вращающаяся поверхность | Углерод/SIC/TC |
| 4,12 | Стационарное лицо | Углерод/SIC/TC |
| 5 | Дефлектор | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 6 | Пружинная пластина | 316СС |
| 7 | Вставка сальника | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 8 | Дефлектор | 316СС |
| 9 | Поворотный держатель | 316СС |
| 11 | Упорное кольцо | 316СС |
| 13,25 | Весна | Хаст.C |
| 14 | железа | 316СС |
| 15 | Кольцо Буша | Углерод |
| 16 | Приводной винт | А2-70 |
| 17 | Зажимное кольцо | 316СС |
| 18 | Приводное кольцо | А2-70 |
| 19,20,21 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 22,27 | стопорное кольцо | 316СС |
| 23,24,26 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 28 | Приводное кольцо | 316СС |
| 29,30,31 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 33 | Установочный винт | А2-70 |
| 34 | Настройка клипов | 304СС |
| 35 | Зажимные винты | А2-70 |
