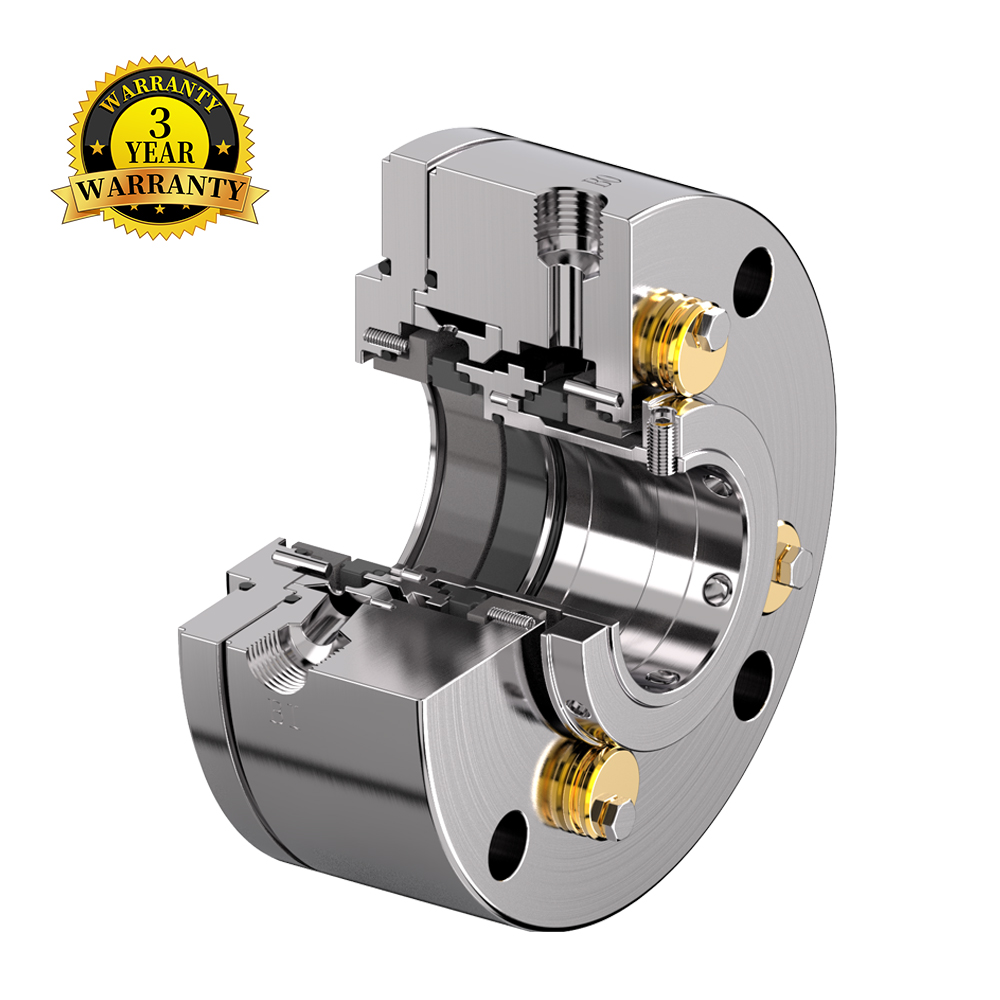

Описание продукта
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
•Учитывайте большее осевое смещение и радиальное биение.
• Интегрированная конструкция с двунаправленным потоком, уникальная конструкция кольца эффективности насоса и значительный эффект циркуляции буферной/изоляционной жидкости.
• Конфигурация уплотнения — 3CW-FF, используется для компоновки 3.
• Конструкция с распределенной промывкой, конструкция со сбалансированным интегрированным кольцом.
• Структура проще и стабильнее, чем у APOG-FB, что упрощает обслуживание.
ОПИСАНИЕ ПРОДУКТА
•API 682 Категория 2/3, Тип A, Расположение 2/3
•Конфигурация двойного уплотнения
•Сбалансированная конструкция
•Независимость от направления вращения
•Картриджная конструкция
•Надежная конструкция с термоусадочной поверхностью уплотнения
•Сплошная конструкция седла для тяжелых условий эксплуатации
ТИПИЧНЫЕ ПРОМЫШЛЕННЫЕ ПРИМЕНЕНИЯ
• Многофазные насосы Насосы API 610
• Нефтяная и газовая промышленность
• Технология нефтепереработки
• Химическая промышленность
• Горячая вода
• Кислая вода
• Каустическая сода
• Амины
• Кристаллизующиеся среды
• Сырая нефть
• Технологическая вода
• Насосы подачи сырой нефти
Описание таблицы
РЕКОМЕНДУЕМЫЕ ПЛАНЫ ТРУБОПРОВОДОВ
| Между уплотнениями | 53А, 53Б, 53С, 54 |
| Атмосферная сторона | 61, 62, 65А, 65Б |
ПРОИЗВОДИТЕЛЬНОСТЬ
| Диаметр вала | 20~ 110 мм (0,79 ~ 4,33') |
| Давление | ≤ 40 бар |
| Температура | -40°С ~ + 260 °С |
| Скорость скольжения | ≤ 30 м/с |

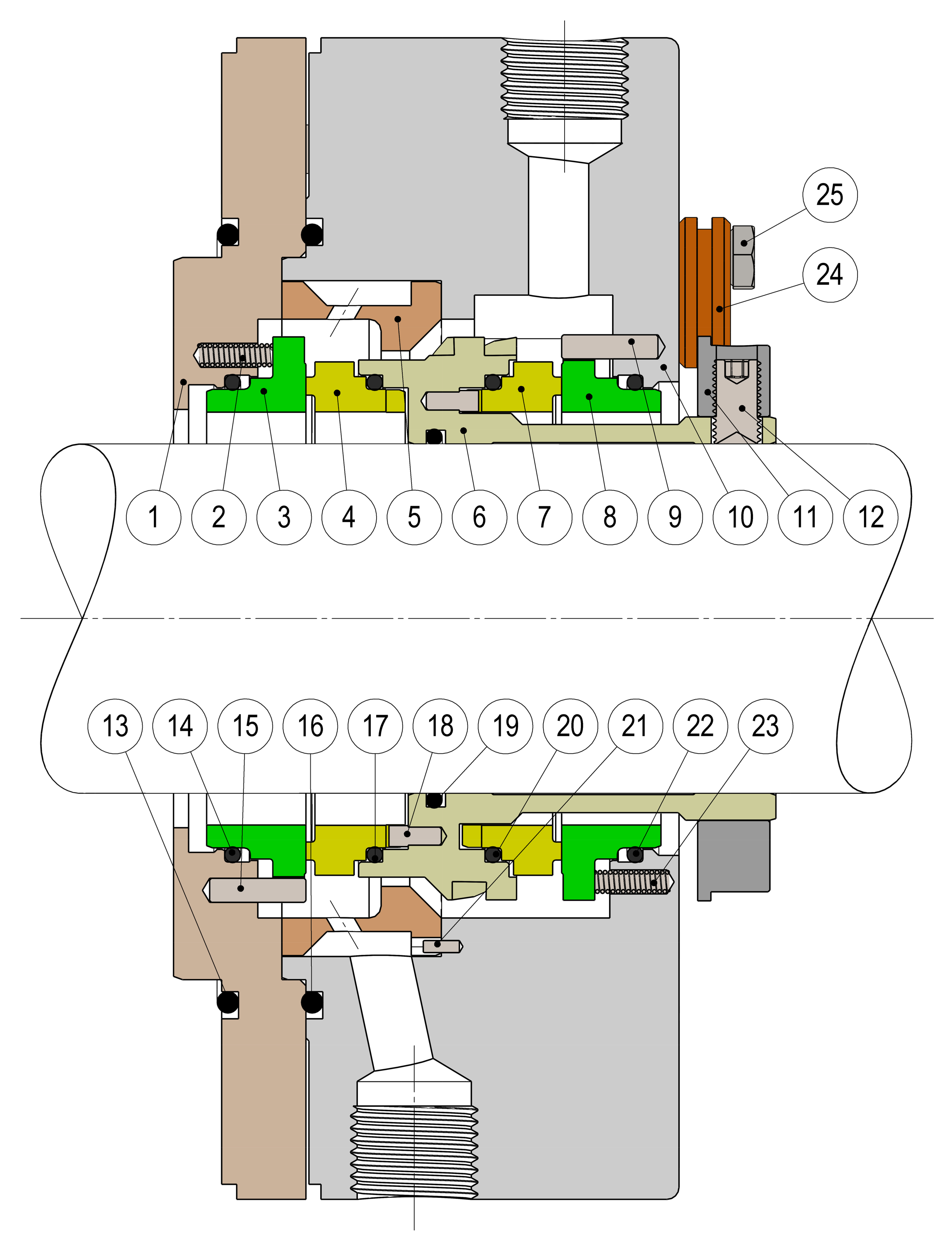

Схема структуры продукта и сравнительная таблица стандартных материалов
| НЕТ. | Имя | Материал |
| 1 | Вставка сальника | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 2,23 | Весна | Хаст.C |
| 3,8 | Стационарное лицо | Углерод/SIC/TC |
| 4,7 | Вращающаяся поверхность | Углерод/SIC/TC |
| 5 | Дефлектор | 316СС |
| 6 | Рукав | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 9,15,18 | Приколоть | 316СС |
| 10 | железа | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 11 | Зажимное кольцо | 316СС |
| 12 | Приводной винт | А2-70 |
| 13,14,16 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 17,19,20 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 21 | Приколоть | 316СС |
| 22 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 24 | Настройка клипов | 304СС |
| 25 | Установочный винт | А2-70 |
