Описание продукта
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Оснащен равномерно распределенными промывочными направляющими кольцами, которые могут равномерно охлаждать трущуюся поверхность.
• Оснащен портами для закалки и слива окружающей среды.
• Использование плавающей графитовой дроссельной втулки.
ОПИСАНИЕ ПРОДУКТА
•API 682, категория 2/3, тип A, расположение 1
• Конфигурация с одним уплотнением
• Сбалансированный дизайн
•Независимость от направления вращения
• Конструкция картриджа
• Прочная конструкция с термоусадочной уплотнительной поверхностью.
• Прочная конструкция сиденья для тяжелых условий эксплуатации.
ТИПИЧНЫЕ ПРОМЫШЛЕННЫЕ ПРИМЕНЕНИЯ
•Химическая промышленность
•Нефтехимическая промышленность
•Нефтяная и газовая промышленность
•Высоколетучие углеводороды.
• Токсичные и опасные среды
• Среды с плохими смазывающими свойствами.
• Низкое содержание твердых частиц и низкоабразивная среда.
•Вертикальные и горизонтальные насосы химического стандарта ANSI
Описание таблицы
РЕКОМЕНДУЕМЫЕ ПЛАНЫ ТРУБОПРОВОДОВ
| Сторона процесса | 01, 02, 03, 11, 12, 13,14, 21, 22, 23, 31, 32, 41 | |
| Атмосферная сторона | 51, 61, 62, 65А, 65Б | |
ПРОИЗВОДИТЕЛЬНОСТЬ
| Диаметр вала | d1 = 20 . 110 мм (0,79 дюйма . 4,33 дюйма) | |
| Давление | ≤ 40 бар | |
| Температура | -40°С ~+260°С | |
| Скорость скольжения | ≤ 30 м/с | |

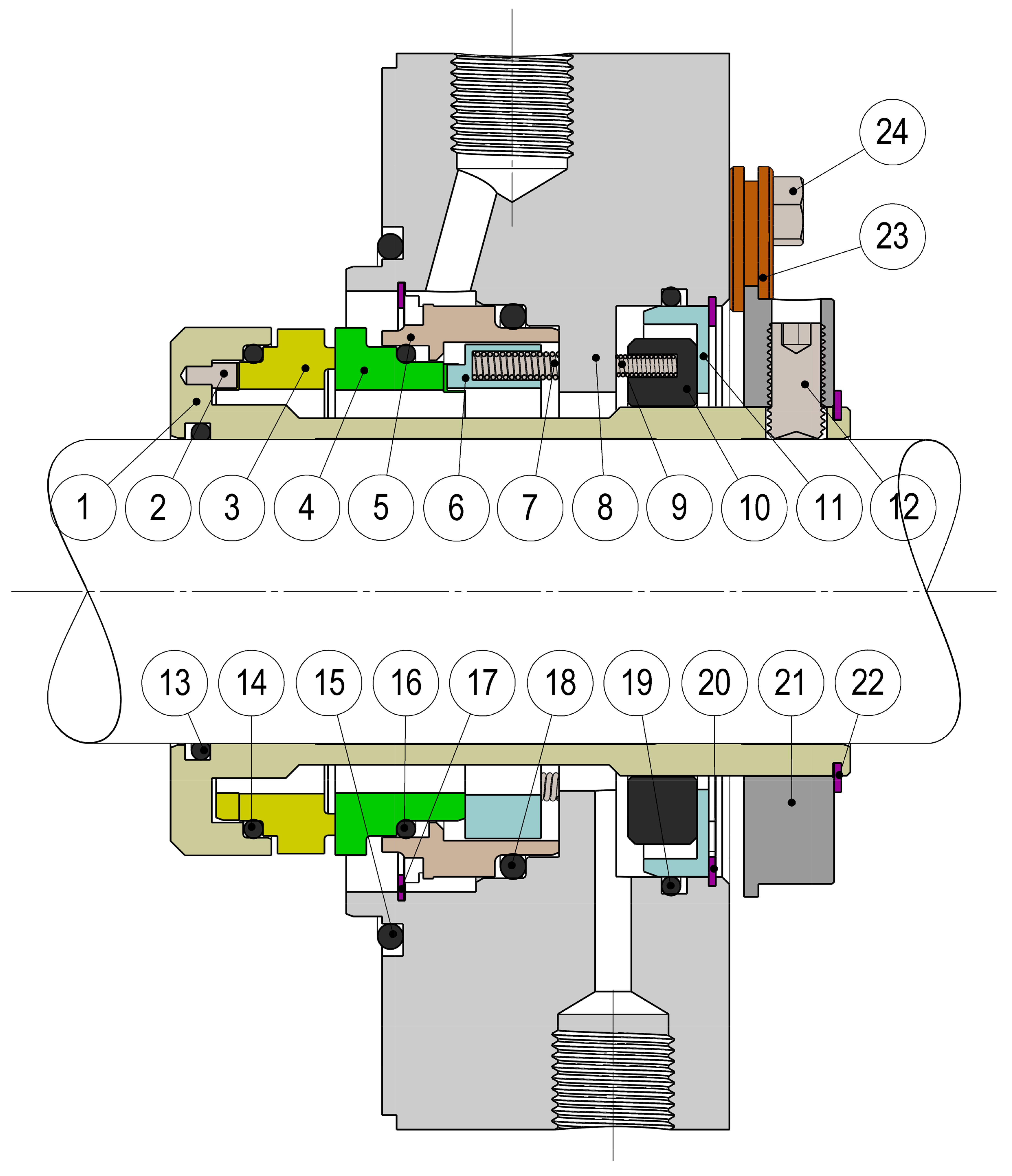

Схема структуры продукта и сравнительная таблица стандартных материалов
| НЕТ. | Имя | Материал |
| 1 | Рукав | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 2 | Приколоть | 316СС |
| 3 | Вращающаяся поверхность | Углерод/SIC/TC |
| 4 | Стационарное лицо | Углерод/SIC/TC |
| 5 | Дефлектор | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 6 | Пружинное сиденье | 316СС |
| 7 | Весна | Хаст.C |
| 8 | Вставка сальника | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 9 | Весна | Хаст.C |
| 10 | Кольцо Буша | Углерод |
| 11 | Кольцо втулки седла | 316СС |
| 12 | Приводной винт | А2-70 |
| 13,14,15 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 16,18,19 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 17 | стопорное кольцо | 316СС |
| 20 | стопорное кольцо | 316СС |
| 21 | Зажимное кольцо | 316СС |
| 22 | стопорное кольцо | 316СС |
| 23 | Настройка клипов | 304СС |
| 24 | Установочный винт | А2-70 |
