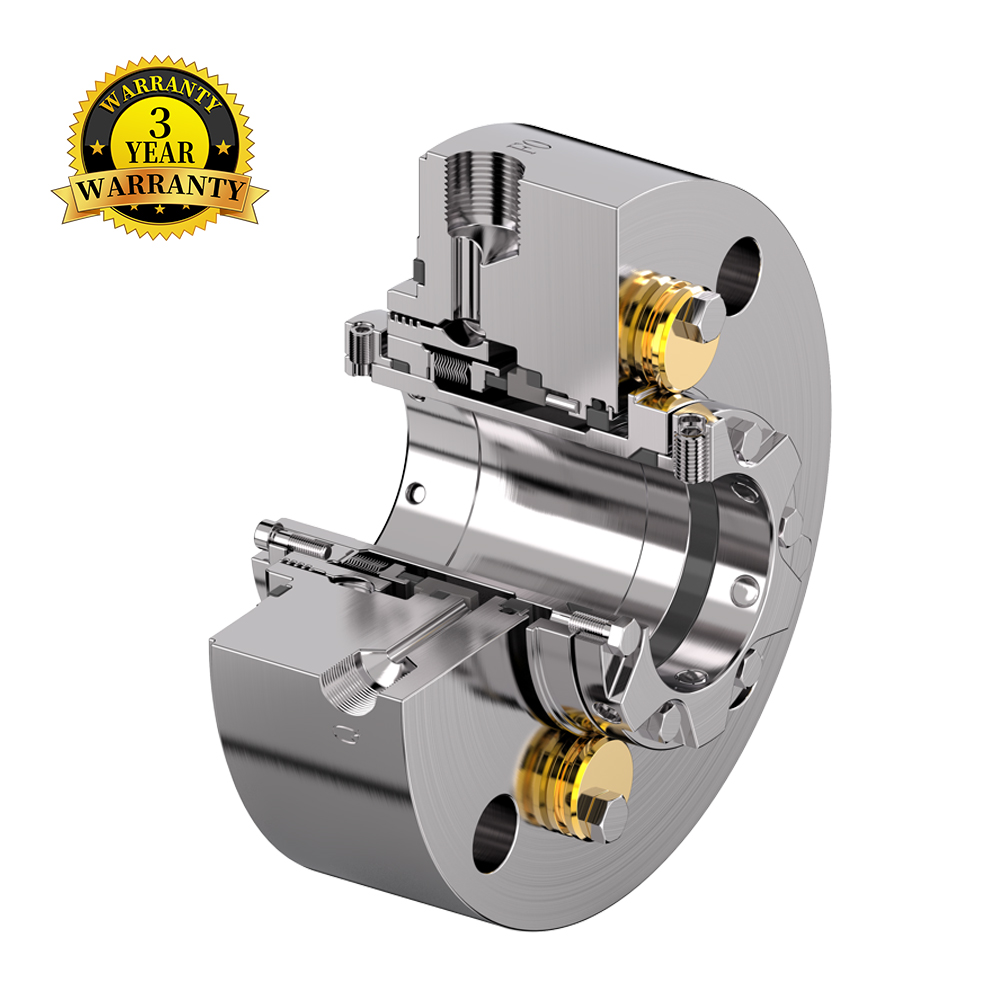

Описание продукта
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• В первую очередь используется для удовлетворения требований нефтегазовой промышленности, определенных API682.
• Конфигурация уплотнения 1CW-FX, контактное одинарное мокрое уплотнение с фиксированной дроссельной втулкой.
• Эффективная конструкция кольца эффективности насоса для лучшего эффекта циркуляции.
• Комбинация вращающегося сильфона и гибкого графита позволяет эффективно работать в различных условиях работы при высоких или низких температурах.
• В уплотнении применяется распределенная промывка, которая обеспечивает равномерное охлаждение поверхности трения.
• Оснащен портами для закалки и слива окружающей среды.
ОПИСАНИЕ ПРОДУКТА
• API 682 Категория 2 и 3, Тип C, Расположение 1 уплотнение
• Конфигурация с одинарным уплотнением
• Сбалансированная конструкция
• Независимость от направления вращения
• Картриджная конструкция
• Для гладких валов
• Конструкция с вращающимся металлическим сильфоном
• Уплотнительное кольцо с термоусадочной посадкой и сплошное неподвижное кольцо
ТИПИЧНЫЕ ПРОМЫШЛЕННЫЕ ПРИМЕНЕНИЯ
• Насосы API 610
• Технология нефтепереработки
• Нефтяная и газовая промышленность
• Нефтехимическая промышленность
• Химическая промышленность
• Технология электростанций
• Заводы по производству сжиженного нефтяного газа
• Технологический насос
Описание таблицы
РЕКОМЕНДУЕМЫЕ ПЛАНЫ ТРУБОПРОВОДОВ
| Сторона процесса | 23 |
| Атмосферная сторона | 61, 62, 65А, 65Б |
ПРОИЗВОДИТЕЛЬНОСТЬ
| Диаметр вала | 20~ 110 мм (0,79 ~ 4,33') |
| Давление | ≤ 16 бар |
| Температура | -40°С ~ + 400 °С |
| Скорость скольжения | ≤ 20 м/с |

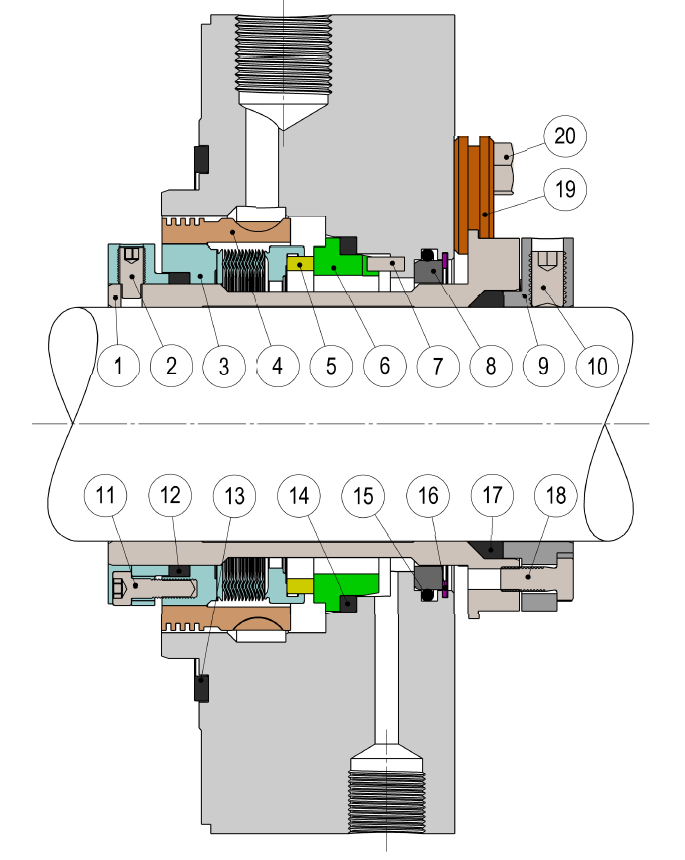

Схема структуры продукта и сравнительная таблица стандартных материалов
| НЕТ. | Имя | Материал |
| 1 | Рукав | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 2 | Приводной винт | А2-70 |
| 3 | Металлические сильфоны | AM350/Хаст.276.Хаст.718 |
| 4 | Вращающаяся поверхность | Углерод/SIC/TC |
| 5 | Стационарное лицо | Углерод/SIC/TC |
| 6 | Дефлектор | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 7 | Приколоть | 316СС |
| 8 | железа | 316СС |
| 9 | Кольцо Буша | Углерод |
| 10 | Приводной винт | А2-70 |
| 11 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 12 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 13 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 14 | стопорное кольцо | 316СС |
| 15 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 16 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 17 | стопорное кольцо | 316СС |
| 18 | Зажимное кольцо | 316СС |
| 19 | Настройка клипов | 304СС |
| 20 | Установочный винт | А2-70 |
