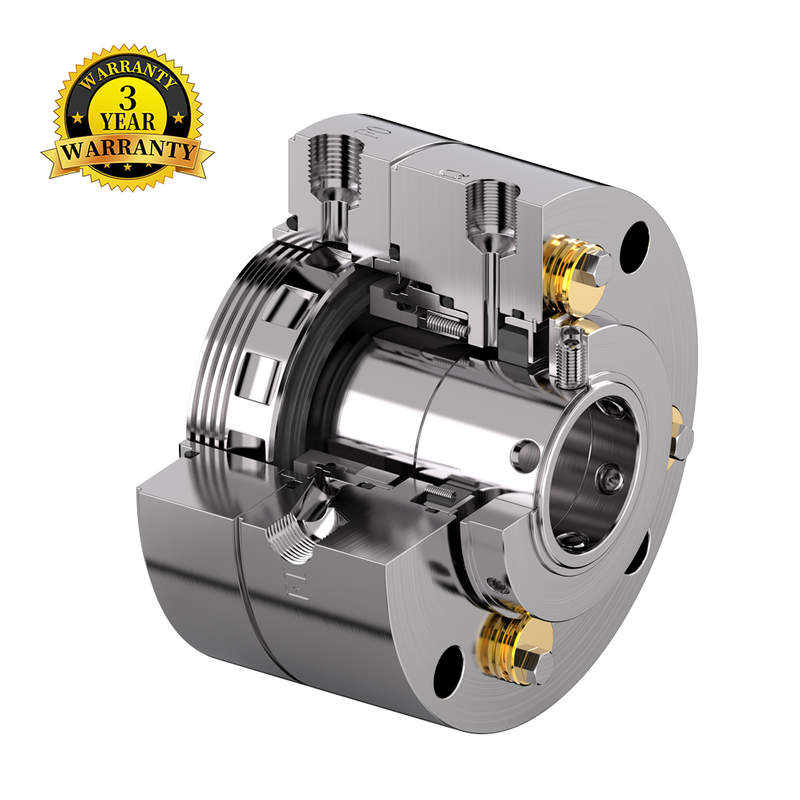

Описание продукта
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Конфигурация уплотнения — 1CW-FX, контактное одинарное мокрое уплотнение с фиксированной дроссельной втулкой.
• Сбалансированная конструкция цельного кольца может лучше противостоять колебаниям давления в камере уплотнения.
• Стационарная конструкция картриджного уплотнения толкателя.
• Эффективная конструкция кольца эффективности насоса для лучшего эффекта циркуляции.
• Лабиринтная конструкция дросселирования обеспечивает лучшую изоляцию от высокотемпературных сред.
• В сочетании с теплообменником схемы 23 максимальная температура среды может достигать 260 ℃.
• Оснащен портами для закалки и слива окружающей среды.
• Прочные уплотнительные кольца, втулки вала и другие компоненты.
• Использование плавающей графитовой дроссельной втулки.
ОПИСАНИЕ ПРОДУКТА
• Конфигурация
• Сбалансированная конструкция
• Независимость от направления вращения
• Картриджная конструкция
• Прочная конструкция с термоусадочной поверхностью уплотнения
• Прочная конструкция с цельным седлом
ТИПИЧНЫЕ ПРОМЫШЛЕННЫЕ ПРИМЕНЕНИЯ
• Химическая промышленность
• Нефтехимическая промышленность
• Нефтяная и газовая промышленность
• Высоколетучие углеводороды •
Среды с плохими смазывающими свойствами •
Низкое содержание твердых частиц и низкие абразивные среды
• Вертикальные и горизонтальные насосы химического стандарта ANSI
Описание таблицы
РЕКОМЕНДУЕМЫЕ ПЛАНЫ ТРУБОПРОВОДОВ
| Сторона процесса | 23 |
| Атмосферная сторона | 61, 62, 65А, 65Б |
ПРОИЗВОДИТЕЛЬНОСТЬ
| Диаметр вала | 20~ 110 мм (0,79 ~ 4,33') |
| Давление | ≤ 40 бар |
| Температура | -40°С ~ + 260 ° С |
| Скорость скольжения | ≤ 30 м/с |

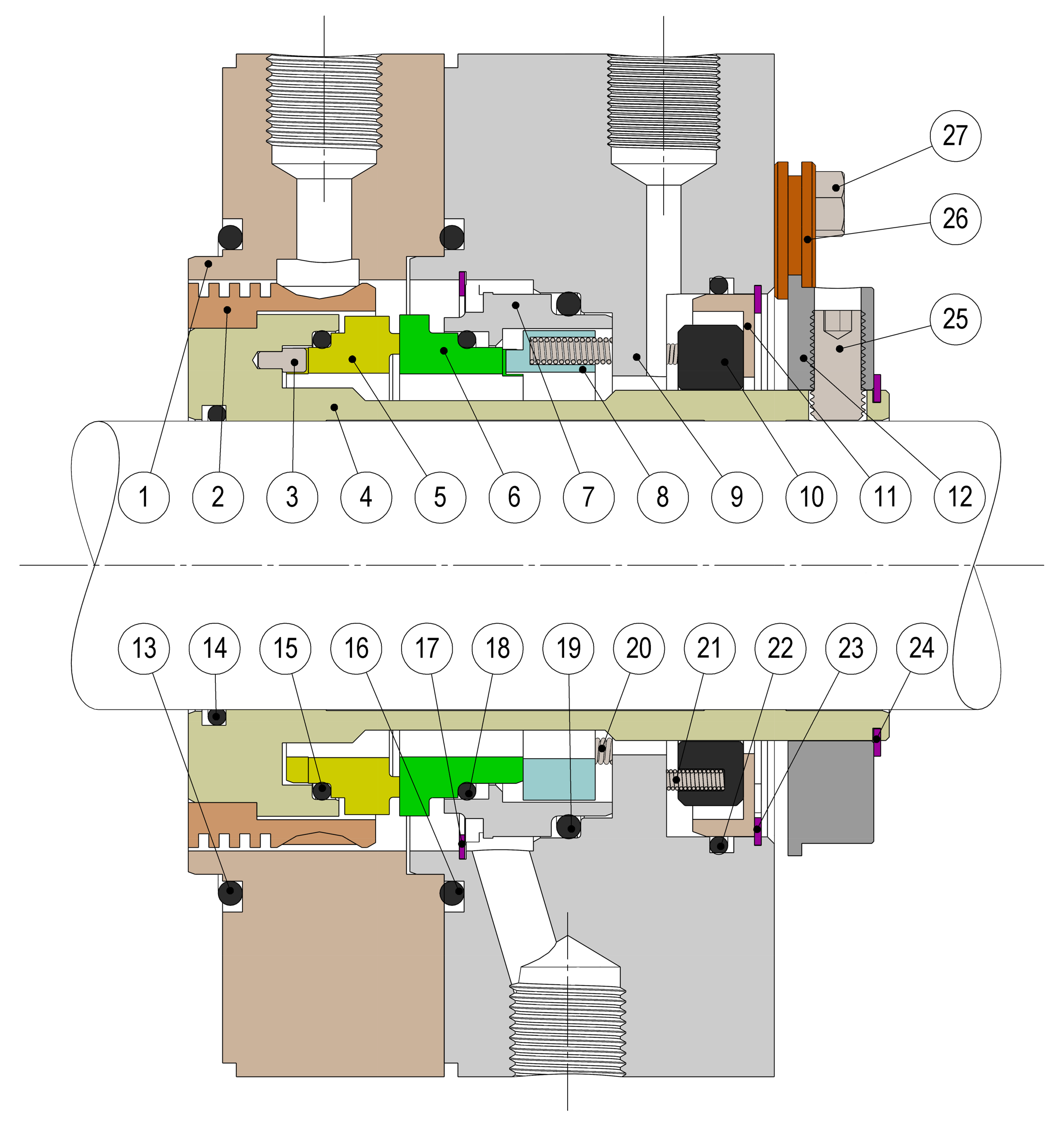

Схема структуры продукта и сравнительная таблица стандартных материалов
| НЕТ. | Имя | Материал |
| 1 | Вставка сальника | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 2 | Поворотный держатель | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 3 | Приколоть | 316СС |
| 4 | Рукав | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 5 | Вращающаяся поверхность | Углерод/SIC/TC |
| 6 | Стационарное лицо | Углерод/SIC/TC |
| 7 | Дефлектор | 316СС |
| 8 | Пружинное сиденье | 316СС |
| 9 | железа | 316СС |
| 10 | Кольцо Буша | Углерод |
| 11 | Кольцо втулки седла | 316СС |
| 12 | Зажимное кольцо | 316СС |
| 13,14,15 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 16,18,19 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 17,23,24 | стопорное кольцо | 316СС |
| 20,21 | Весна | Хаст.C |
| 22 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 25 | Приводной винт | А2-70 |
| 26 | Настройка клипов | 304СС |
| 27 | Зажимные винты | А2-70 |
