• Модульная конструкция картриджа обеспечивает решения для уплотнений общего назначения.
• Предусмотрено проставочное кольцо рабочего колеса.
•Размеры варьируются от 30,40,50,60,80 и 90.
 |
Описание продукта
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Картриджное уплотнение с вращающимся толкателем в конфигурации «спина к спине».
• Гидравлически сбалансированные поверхности уплотнения снижают выделение тепла, снижают энергопотребление и продлевают срок службы уплотнения.
• Модульная конструкция, стандартизация универсальных компонентов обеспечивает максимальную гибкость и производительность поставки.
• Конструкция с несколькими пружинами: пружины расположены вне среды продукта, чтобы исключить засорение и продлить срок службы уплотнения.
ПРИМЕНИМЫЕ ТИПЫ КАМЕР
• Подходит для насоса Sulzer® APP.
• Модульная конструкция картриджа обеспечивает решения для уплотнений общего назначения.
• Предусмотрено проставочное кольцо рабочего колеса.
•Размеры варьируются от 30,40,50,60,80 и 90.
ТИПИЧНЫЕ ПРОМЫШЛЕННЫЕ ПРИМЕНЕНИЯ
• Химическая и нефтехимическая промышленность
• Нефтегазовый и энергетический сектор
• Водоочистка и инженерия по охране окружающей среды
• Фармацевтическая и пищевая промышленность и промышленность по производству напитков
• Опасные химические вещества и специализированные отрасли промышленности
• Морское и морское машиностроение
Описание таблицы
РЕКОМЕНДУЕМЫЕ ПЛАНЫ ТРУБОПРОВОДОВ
| Между уплотнениями | 52, 53А, 53Б, 53С, 54 |
ПРОИЗВОДИТЕЛЬНОСТЬ
| Диаметр вала | 30, 40, 50, 60, 80,90 |
| Давление | ≤ 15 бар |
| Температура | -20°С ~ +120°С |
| Скорость скольжения | ≤ 20 м/с |

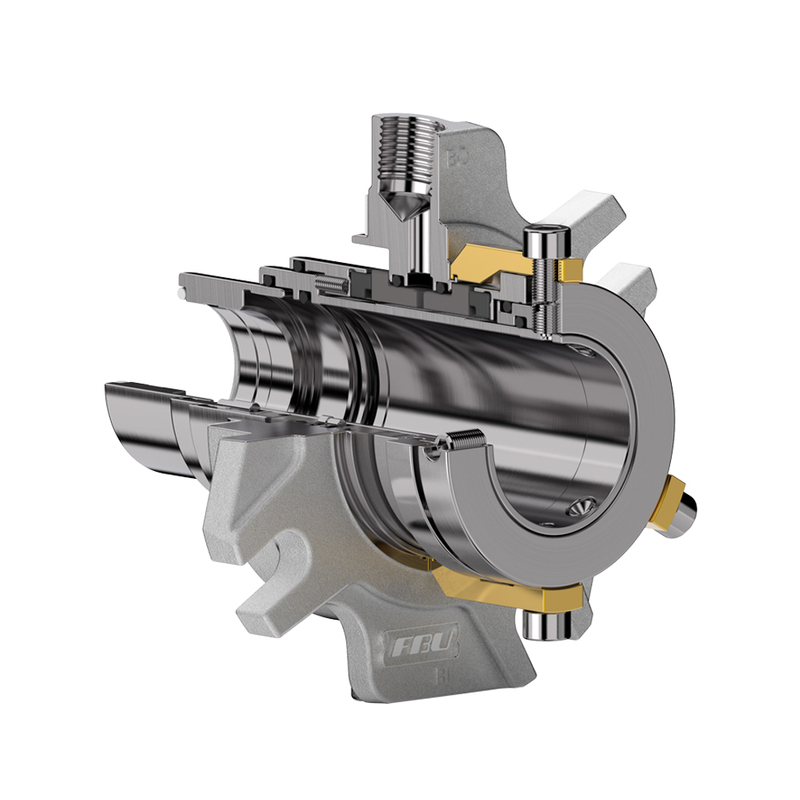

Схема структуры продукта и сравнительная таблица
| НЕТ. | Имя | Материал |
| 22 | Стационарное сиденье | ССИК/ТК |
| 21,41 | Вращающаяся поверхность | ССИК/ТК |
| 15 | Поворотное сиденье | 316СС |
| 35 | Внешнее поворотное сиденье | 316СС |
| 12 | железа | 316СС |
| 28.2 | Приколоть | 316СС |
| 11 | Втулка вала | 316СС |
| 13 | Зажимное кольцо | 316СС |
| 14 | Настройка клипа | 316SS/Ку |
| 27.2 | Зажим Винт | 316СС |
| 27.1 | Приводной винт | 316СС |
| 27.3 | Винты с защитой от несанкционированного доступа | 316СС |
| 10,20 | Весна | 316СС |
| 30.1,30.2 | уплотнительное кольцо | ЭПР/Витон/Афлас/Калрез |
| 30.3,40.3 | уплотнительное кольцо | ЭПР/Витон/Афлас/Калрез |
| 51 | Прокладка | АФ1/ПТФЭ |
| 44.1 | Промежуточный рукав | 316СС |
| 40.2,40.3 | уплотнительное кольцо | ЭПР/Витон/Афлас/Калрез |
| 30.6 | уплотнительное кольцо | ПТФЭ/ФКМ/ФЭП/ЭПДМ |
| 42 | Стационарное сиденье | ССИК/ТК |
