- Происхождение продукта: КИТАЙ.
 |
Описание продукта
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Стационарное картриджное уплотнение с толкателем.
• Цельная конструкция уплотнительного кольца повышает стабильность в условиях высоких температур и высокого давления.
• Привод уплотнительного кольца имеет большую площадь контакта, что предотвращает повреждение уплотнительного кольца при запуске и остановке оборудования в вязких жидкостях.
• Более высокий предел давления, более высокий предел температуры, максимальная термостойкость 160 ℃, отсутствие таких проблем, как выпадение кольца и смещение торцевой поверхности, вызванное процессом вставки.
• Оснащен интерфейсом 3/8 дюйма большого диаметра для вала диаметром более 35 мм для максимизации эффективности охлаждения.
ПРИМЕНИМЫЕ ТИПЫ КАМЕР
• Подходит для камер стандарта ANSI.
• Соответствует стандартным размерам камеры насоса ASME B73.1 и B73.2.
• Модульная конструкция картриджа. Оснащен портами для промывки, закалки и слива окружающей среды.
• Размеры варьируются от 1,375 до 3,625 мм (от 34,9 до 66,67 мм).
ТИПИЧНЫЕ ПРОМЫШЛЕННЫЕ ПРИМЕНЕНИЯ
• Химическая и нефтехимическая промышленность
• Нефтегазовый и энергетический сектор
• Водоочистка и инженерия по охране окружающей среды
• Фармацевтическая и пищевая промышленность и промышленность по производству напитков
• Опасные химические вещества и специализированные отрасли промышленности
• Морское и морское машиностроение
Описание таблицы
РЕКОМЕНДУЕМЫЕ ПЛАНЫ ТРУБОПРОВОДОВ
| Сторона процесса | 01, 02, 03, 11, 12, 13, 14, 21, 22, 31, 32, 41 |
| Атмосферная сторона | 51, 61, 62, 65А, 65Б |
ПРОИЗВОДИТЕЛЬНОСТЬ
| Диаметр вала | От 1,375 до 3,625 (от 34,9 до 66,67 мм) |
| Давление | ≤ 25 бар |
| Температура | -20°С ~ +160°С |
| Скорость скольжения | ≤ 20 м/с |

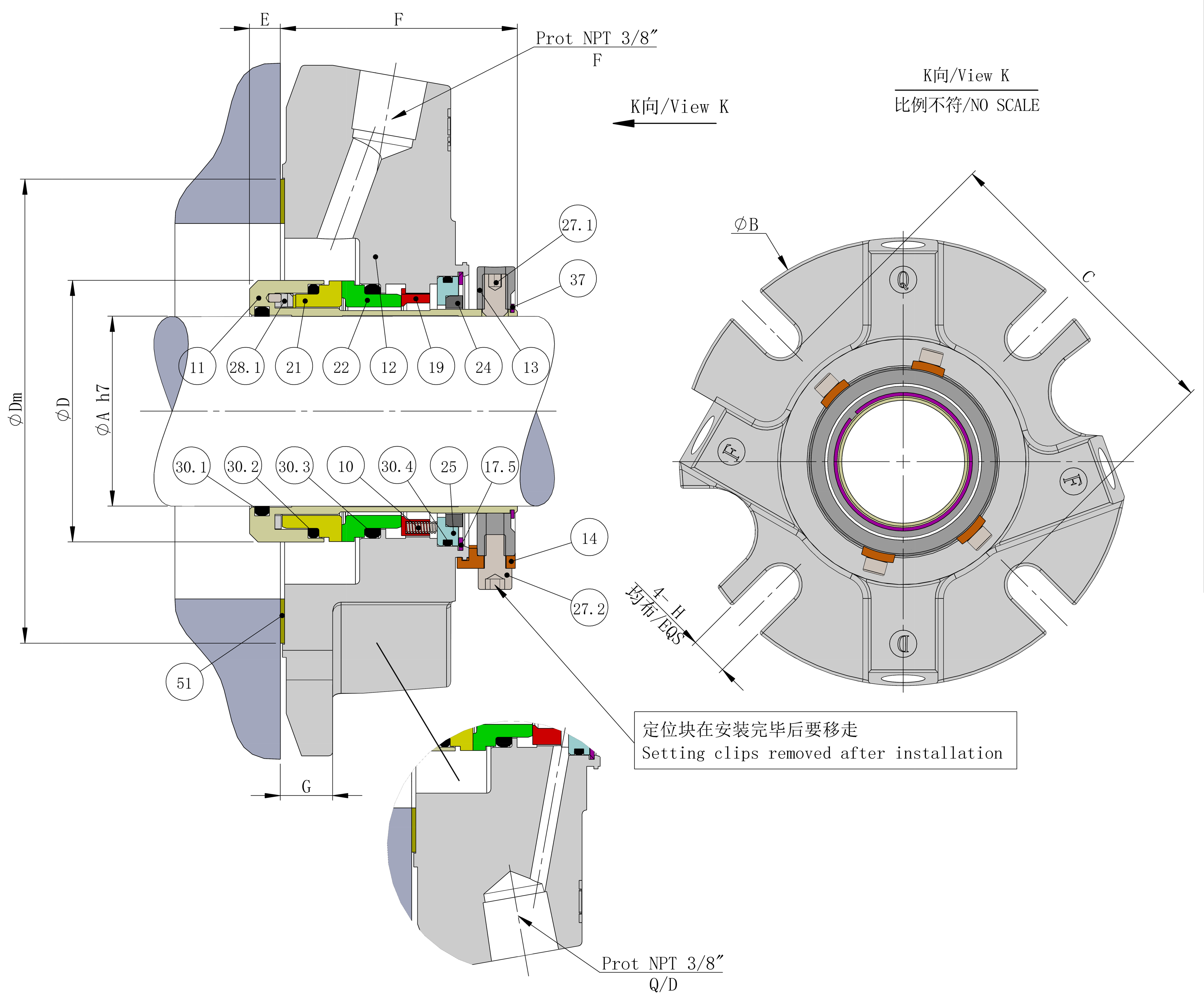

Схема структуры продукта и сравнительная таблица
| НЕТ. | Имя | Материал |
| 11 | Втулка вала | 316СС |
| 33.1 | Кольцо водителя | 316СС |
| 21 | Вращающаяся поверхность | ССИК/ТК |
| 22 | Стационарное лицо | Углерод/SSIC/TC |
| 12 | железа | 316СС |
| 25 | Пружинная пластина | 316СС |
| 24 | Кольцо Буша | М106К |
| 14 | Зажимное кольцо | 316СС |
| 30.1,30.2 | уплотнительное кольцо | ЭПР/Витон/Афлас/Калрез |
| 30.3,30.4 | уплотнительное кольцо | ЭПР/Витон/Афлас/Калрез |
| 10 | Весна | Сплав 276 |
| 17,5,37 | стопорное кольцо | 316СС |
| 27.1 | Приводной винт | 316СС |
| 14 | Настройка клипа | Латунь |
| 27.2 | Зажим Винт | 316СС |
| 51 | Прокладка | ПТФЭ |
| 19 | Упорное кольцо | 316СС |
