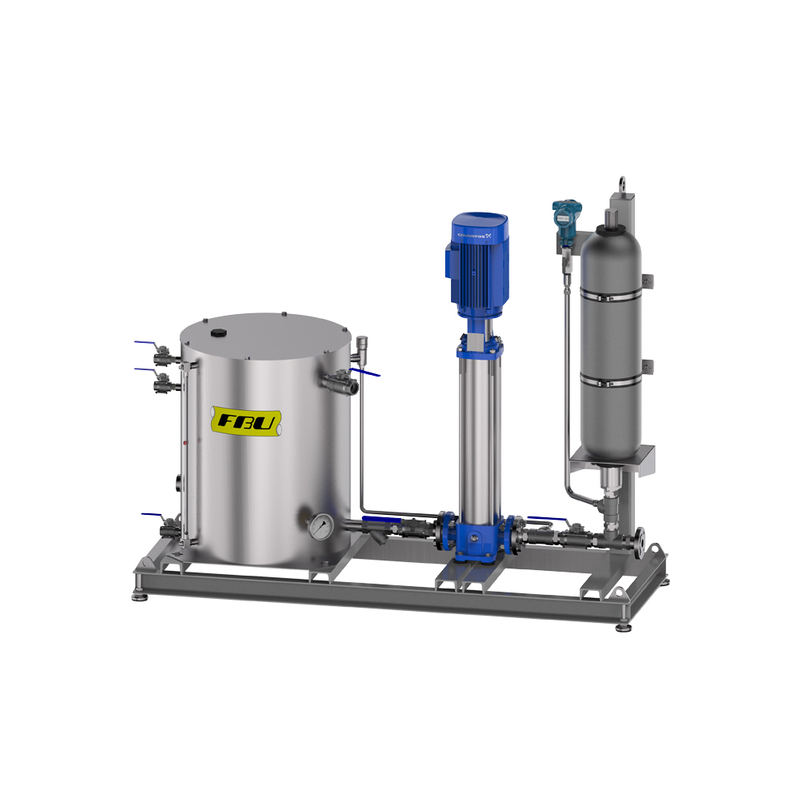

Описание продукта
ОСОБЕННОСТИ ПРОДУКТА
•Систему LB541 можно использовать в качестве устройства циркуляции жидкости для обеспечения охлаждающей изолирующей жидкости для нескольких независимых вспомогательных систем уплотнений.
•Позволение системе контроля воды работать при идеальных рабочих параметрах без учета различий в рабочем давлении оборудования.
•Система может работать в прерывистом режиме для снижения затрат на электроэнергию.
•Дополнительный переключатель давления и аккумулятор.
• Может лучше контролировать давление циркуляции воды/масла.
ПРИМЕНИМЫЕ ОТРАСЛИ
• Тяжелые условия применения, требующие использования затворной жидкости под давлением.
• Широкий спектр применений, требующих высокой надежности в нефтегазовой, химической и общей промышленности, а также при работе с высокой чистотой и органикой.
• Повышенные требования к давлению и рассеиванию тепла.
• Миксер и мешалки
•Высокое содержание абразивов.
• Шламы
ПРИМЕНЕНИЕ ПРОДУКТА
Система LB541 может работать двумя совершенно разными способами. Его можно использовать как традиционную систему Plan54 или как устройство автоматического пополнения для простой термосифонной системы серии EV. Подходит для различных промышленных условий, где устройства с замкнутым контуром циркуляции воды/подачи масла недоступны или труднодостижимы.
Описание таблицы
ПАРАМЕТРЫ СИСТЕМЫ
| Объем накопительного бака | 180 л, при нормальном давлении | |
| Циркуляционный насос | Номинальное давление 16 бар, максимум 20 бар | |
| Барьерная жидкость | Вода или масло | |
| Дополнительная конфигурация | В зависимости от условий работы могут быть предусмотрены и другие компоненты, такие как резервный циркуляционный насос, увеличенный резервуар для хранения и т. д. | |
СИСТЕМНЫЕ МАТЕРИАЛЫ
| Корпус цилиндра | Углеродистая сталь/304SS | |
| Цилиндрический баллон | НБР | |
| Резервуар для хранения жидкости | 304СС | |
| Циркуляционный насос | 304СС | |
| Компоненты трубопроводов | 304СС | |
Схема структуры продукта и сравнительная таблица стандартных материалов
| ЭЛЕМЕНТ | УСЛУГА |
| D | Слив бака |
| ЛБИ | Жидкостный барьер на входе (из уплотнения) |
| ЛБО | Выход жидкости из барьера (для герметизации) |
| Висконсин | Вход охлаждающей воды |
| ВО | Выход охлаждающей воды |
| АР | Жидкость для автоматической разметки |
| МИСТЕР | Маркировочная жидкость |
| ТАНК | Танк |
| бакалавр | аккумулятор |
| F | Дуплексные фильтры |
| резюме | Обратный клапан |
| ЛИ | Указатель уровня |
| ПИ | Манометр |
| ТИ | Датчик температуры |
| СООТВЕТСТВОВАТЬ | Датчик жидкости |
| ФИ | Измеритель жидкости |
| ЯМА | Датчик давления |
