Описание продукта
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Используется для условий работы под высоким давлением, выходящих за рамки стандарта API682.
• Осевая конструкция уплотнения для лучшего эффекта уплотнения.
• Конструкция компенсации статического контура для более стабильной работы при высоких температурах.
• Более прочные уплотнительные кольца, втулки вала и другие компоненты могут выдерживать более высокие давления.
• Конструкция с несколькими пружинами для более равномерного кольцевого давления.
• Меньший коэффициент баланса может эффективно снизить удельное давление на торцевой поверхности при высоком давлении.
• Конструкция трансмиссии более прочная и стабильная.
• Модульная конструкция для упрощения обслуживания.
ПРИМЕНИМЫЕ ТИПЫ КАМЕР
• Уплотнительная конструкция 3CW-FF, с лицевой структурой.
• Конструкция изоляционной камеры с двунаправленным потоком лучше отводит тепло от двух трущихся поверхностей.
• Может использоваться для плана API 53A/53B/54.
ТИПИЧНЫЕ ПРОМЫШЛЕННЫЕ ПРИМЕНЕНИЯ
•Нефтяная и газовая промышленность
•Технологии нефтепереработки
•Химическая промышленность
• Горячая вода.
• Кислая вода
• Каустическая сода
•Амины
• Кристаллизационные среды
• Сырая нефть
•Техническая вода
•Насосы подачи сырой нефти
Описание таблицы
РЕКОМЕНДУЕМЫЕ ПЛАНЫ ТРУБОПРОВОДОВ
| Сторона процесса | 01, 02, 03, 11, 12, 13, 14, 21, 22, 23, 31, 32, 41 | |
| Атмосферная сторона | 61, 62, 65А, 65Б | |
ПРОИЗВОДИТЕЛЬНОСТЬ
| Давление | ≤ 90 бар | |
| Температура | -20°С ~+220°С | |
| Скорость скольжения | ≤ 60 м/с | |

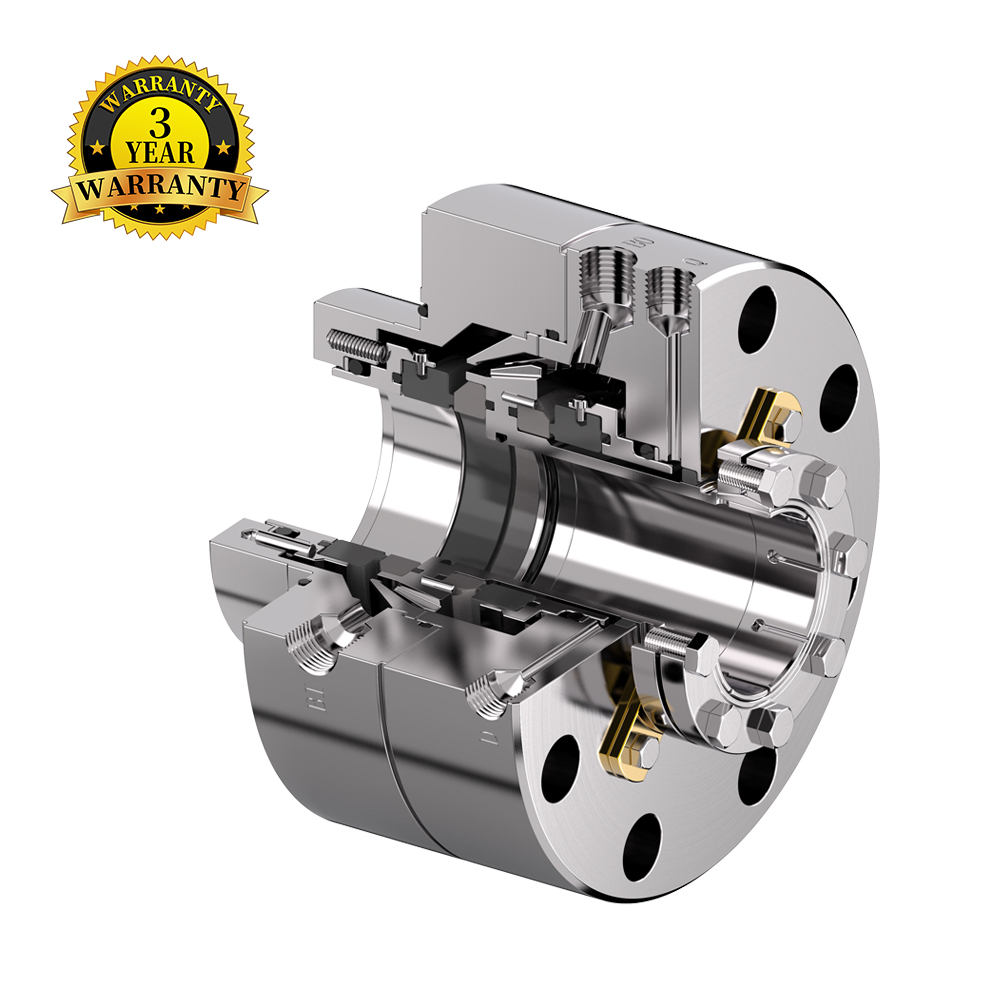

Схема структуры продукта и сравнительная таблица
| НЕТ. | Имя | Материал |
| 1 | Вставка сальника | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 2 | Весна | Хаст.C |
| 3 | Стационарное сиденье | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 4 | Приводное кольцо | А2-70 |
| 5 | Стационарное лицо | Углерод/SIC/TC |
| 6 | Вращающаяся поверхность | Углерод/SIC/TC |
| 7 | Дефлектор | 316СС |
| 8 | Рукав | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 9 | Вращающаяся поверхность | Углерод/SIC/TC |
| 10 | Стационарное лицо | Углерод/SIC/TC |
| 11 | Приводное кольцо | А2-70 |
| 12 | Стационарное сиденье | 316СС |
| 13 | Весна | Хаст.C |
| 14 | железа | 316СС |
| 15 | Кольцо Буша | Углерод |
| 16 | Сжать диск 1 | 2Кр13 |
| 17 | Зажимное кольцо | 2Кр13 |
| 18 | Сжать диск 2 | 2Кр13 |
| 19 | Приколоть | 316СС |
| 20 | Прокладка | ПТФЭ/нерж. сталь 316SS |
| 21,22,23 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 24,25,26 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 27 | Приколоть | 316СС |
| 28,29,31 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 30 | Приколоть | 316СС |
| 32 | Прокладка | ПТФЭ/нерж. сталь 316SS |
| 33 | Настройка клипов | 304СС |
| 34 | Установочный винт | А2-70 |
| 35 | Установочный винт | А2-70 |
