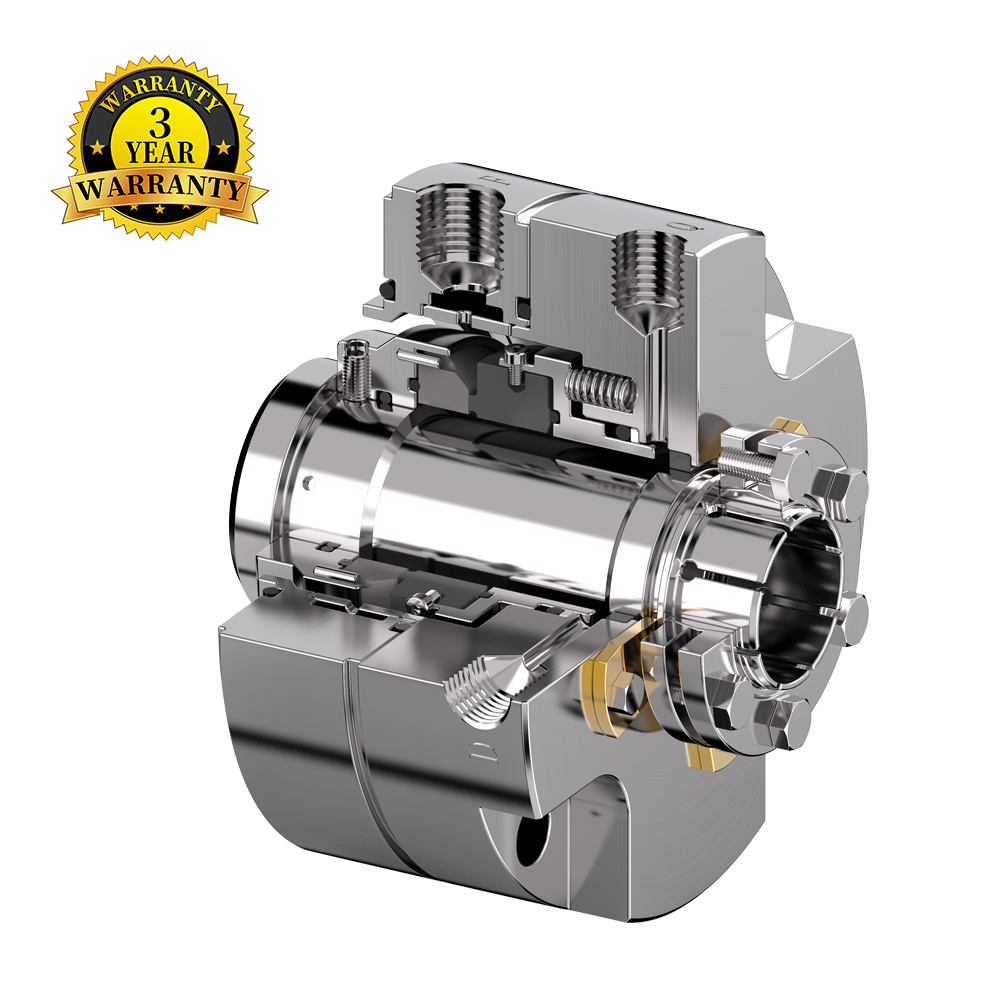

Описание продукта
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Используется для условий работы под высоким давлением, выходящих за рамки стандарта API682.
• Осевая конструкция уплотнения для лучшего эффекта уплотнения.
• Конструкция компенсации статического контура для более стабильной работы при высоких температурах.
• Более прочные уплотнительные кольца, втулки вала и другие компоненты могут выдерживать более высокие давления.
• Конструкция с несколькими пружинами для более равномерного кольцевого давления.
• Меньший коэффициент баланса может эффективно снизить удельное давление на торцевой поверхности при высоком давлении.
• Конструкция трансмиссии более прочная и стабильная.
• Модульная конструкция для упрощения обслуживания.
ПРИМЕНИМЫЕ ТИПЫ КАМЕР
• Конфигурация уплотнения: 1CW-FX, с фиксированной втулкой.
• Конструкция с распределенной промывкой, лучше отводящая большое количество тепла, вызванное высоким значением солнечной энергии.
• Может использоваться для плана 11/21/31/32/41/61/62.
ТИПИЧНЫЕ ПРОМЫШЛЕННЫЕ ПРИМЕНЕНИЯ
• Нефтяная и газовая промышленность
• Технология нефтепереработки
• Химическая промышленность
• Горячая вода
• Кислая вода
• Каустическая сода
• Амины
• Кристаллизующиеся среды
• Сырая нефть
• Технологическая вода
• Насосы подачи сырой нефти
Описание таблицы
РЕКОМЕНДУЕМЫЕ ПЛАНЫ ТРУБОПРОВОДОВ
| Сторона процесса | 01, 02, 03, 11, 12, 13, 14, 21, 22, 23, 31, 32, 41 | |
| Атмосферная сторона | 61, 62, 65А, 65Б | |
ПРОИЗВОДИТЕЛЬНОСТЬ
| Давление | ≤ 90 бар | |
| Температура | -20°С ~+220°С | |
| Скорость скольжения | ≤ 60 м/с | |
Схема структуры продукта и сравнительная таблица
| НЕТ. | Имя | Материал |
| 1 | Рукав | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 2 | Установочный винт | А2-70 |
| 3 | Вставка сальника | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 4 | Поворотное сиденье | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 5 | Вращающаяся поверхность | Углерод/SIC/TC |
| 6 | Дефлектор | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 7 | Стационарное лицо | Углерод/SIC/TC |
| 8 | Стационарное сиденье | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 9 | Весна | Хаст.C |
| 10 | железа | 316СС/Хаст.К/Д2205/Д2507/904Л |
| 11 | Кольцо Буша | Углерод |
| 12 | Сжать диск 1 | 2Кр13 |
| 13 | Зажимное кольцо | 2Кр13 |
| 14 | Сжать диск 2 | 2Кр13 |
| 15 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 16 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 17 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 18 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 19 | Приколоть | 316СС |
| 20 | Приводное кольцо | А2-70 |
| 21 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 22 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 23 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 24 | Прокладка | ПТФЭ/нерж. сталь 316SS |
| 25 | уплотнительное кольцо | FKM/EPDM/Афлас/Калрез |
| 26 | Настройка клипов | 304СС |
| 27 | Установочный винт | А2-70 |
| 28 | Установочный винт | А2-70 |
