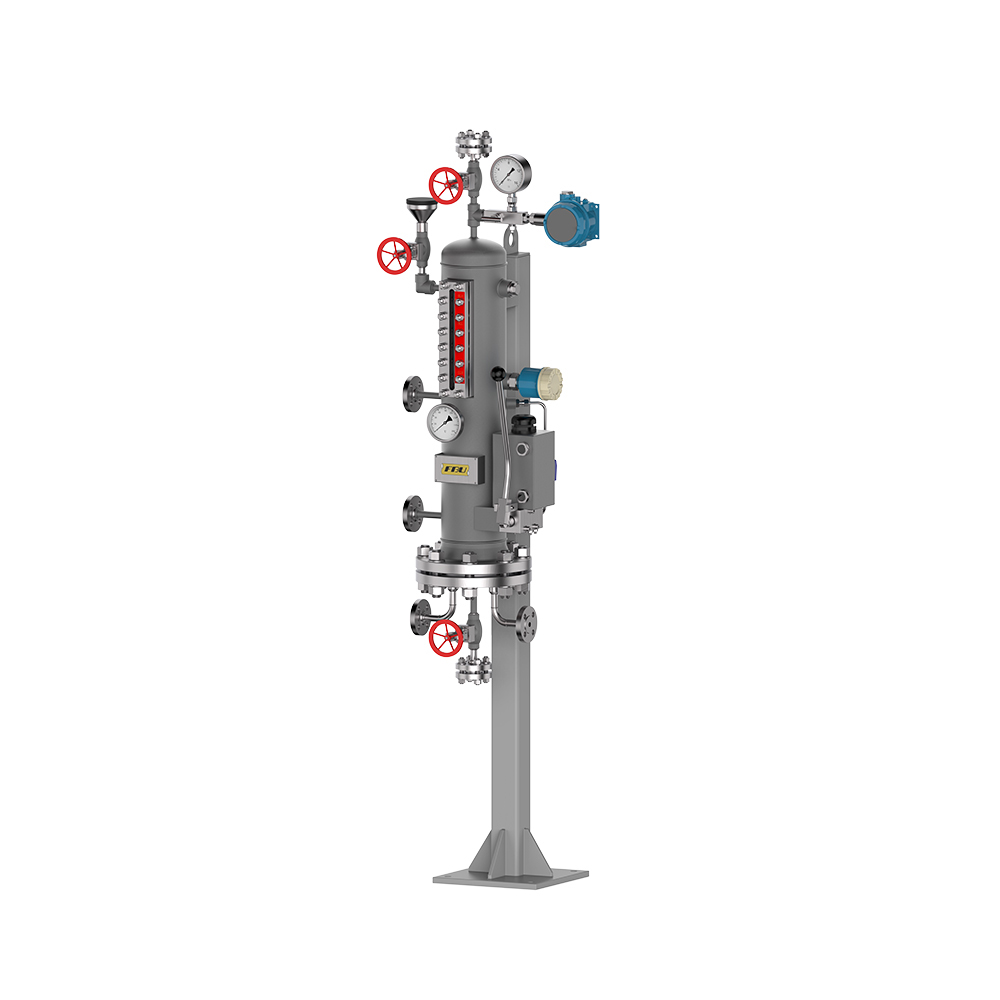

THS36 API Plan 52/53A Системы поддержки механических уплотнений

ОСОБЕННОСТИ ПРОДУКТА

•Нижняя часть накопительного бака системы THS36 оснащена фланцем устройства. Внутреннюю часть катушки можно разобрать, что позволяет удобно чистить внутреннюю часть оборудования.

•Передняя часть системы THS оснащена стеклянным указателем уровня жидкости и сигнализацией высокого и низкого уровня жидкости, что позволяет удобно наблюдать за изменением уровня жидкости в режиме реального времени.

•Система THS оснащена заправочной чашкой воронкообразного типа и быстро открывающимся шаровым клапаном, что обеспечивает удобство эксплуатации и обслуживания.

•Дополнительные все виды инструментов, такие как термометр, реле давления, реле уровня жидкости, датчик давления, датчик уровня жидкости и т. д. Могут реализовывать тревогу сцены, также могут передавать данные на панель управления ПЛК, лучше контролировать работу механического уплотнения.

•Дополнительный насос ручного пополнения, может быть в случае, если оборудование не останавливается, ручное пополнение и давление в реальном времени.

•Задний кронштейн имеет конструкцию подвесного ушка, удобную для установки и разборки на месте.

ПРИМЕНИМЫЕ ОТРАСЛИ

• Технологические насосы

• Тяжелые условия применения, требующие использования затворной жидкости под давлением.

• Миксер и мешалки

• Широкий спектр применений, требующих высокой надежности в нефтегазовой, химической и общей промышленности, а также при работе с высокой чистотой и органикой.

•Высокое содержание абразивов.

• Шламы

ПРИМЕНЕНИЕ ПРОДУКТА

Для плана API 52

•Термосифонная система серии THS используется с двойными уплотнениями компоновки 2. Буферная жидкость должна поддерживаться при давлении ниже давления в камере уплотнения и ниже 0,28 МПа (2,8 бар) (40 фунтов на квадратный дюйм).

• Обычно используется в тех сферах, где утечка технологической жидкости в атмосферу должна быть сведена к минимуму и локализована. Он также используется в тех случаях, когда процесс может затвердевать при контакте с атмосферой, или в тех случаях, когда требуется дополнительный отвод тепла от внутреннего уплотнения.

• Термосифонная система серии THS лучше всего работает с чистыми, неполимеризующимися, чистыми продуктами, давление пара которых превышает давление буферной системы. Утечка технологических жидкостей с более высоким давлением паров в буферную систему вспыхнет в резервуаре уплотнения, и пар может выйти в систему сбора.

• Утечка технологической жидкости внутреннего уплотнения обычно смешивается с буферной жидкостью и со временем загрязняет ее. Техническое обслуживание, связанное с ремонтом уплотнений, заполнением, сливом и промывкой загрязненной буферной системы, может оказаться значительным.

Для плана API 53A

• Термосифонная система серии THS используется с двойными уплотнениями компоновки 3, то есть давление изолирующей жидкости превышает максимальное давление камеры уплотнения и как минимум на 0,14 МПа (20 фунтов на квадратный дюйм) выше, чего можно достичь путем продувки азотом верхней части резервуара.

• Эта схема обычно используется там, где недопустима утечка в атмосферу. Ее также можно выбрать для применений, где насос может работать всухую или технологическая жидкость насоса может повредить поверхности уплотнения.

• План 53 обычно выбирают вместо плана 52 для грязных, абразивных или полимеризующихся продуктов, которые могут либо повредить поверхности уплотнения, либо вызвать проблемы с системой буферной жидкости, если бы использовался план трубопроводов 52.

• Чистая затворная жидкость обеспечивает смазку поверхностей уплотнения, но затворная жидкость, которая проходит через внутренние поверхности уплотнения, попадает в перекачиваемый технологический поток. Следовательно, технологическая жидкость должна быть совместима с затворной жидкостью и быть в состоянии выдерживать небольшое количество загрязнений из затворной жидкости.

ПАРАМЕТРЫ СИСТЕМЫ

СИСТЕМНЫЕ МАТЕРИАЛЫ
