Марка насоса: Warman ®; Шламовый насос

В настоящее время используется уплотнительное уплотнение и вспомогательное рабочее колесо;

Рабочие параметры следующие:

Среда: разбавленная кислота, содержащая твердые частицы, ионы хлорида и т. д.

Температура: 50 ℃

Давление: 3,7 бар

Скорость: 660

Схема уплотнения: ПЛАН 54

В настоящее время срок службы уплотнения обычно составляет 6 месяцев при сильном износе, постоянной утечке уплотняющей воды, плохой окружающей среде и высокой стоимости замены деталей.

Преобразуя насадку в контейнерное механическое уплотнение, можно достичь следующих преимуществ:

1. Уменьшилось количество запчастей. До ремонта обычно используемыми запасными частями уплотнений были 2 комплекта вспомогательных компонентов рабочего колеса, набивка и втулки вала; После ремонта необходимо подготовить только один комплект контейнерных механических уплотнений; Весь узел вспомогательного рабочего колеса отменяется, и нет необходимости готовить узел вспомогательного рабочего колеса;

Контейнерное механическое уплотнение не изнашивает втулку вала, а втулку вала можно заменить сразу, без необходимости замены в будущем; Ежегодная стоимость запасных частей будет снижена более чем на 70%;

2. Мощность вала снижается, а торцевая поверхность контейнерного механического уплотнения смазывается жидкой пленкой, что приводит к низкому пусковому моменту и энергопотреблению вала, составляющему 1/4 от набивки; Если все в FBU очень довольны и считают, что это очень важно, отсутствие вспомогательного компонента рабочего колеса, двигатель уменьшает мощность на валу, потребляемую вращением вспомогательного компонента рабочего колеса;

Согласно прогнозу, использование набивки и вспомогательных компонентов рабочего колеса для уплотнения перед реконструкцией потребует 175200 кВт электроэнергии для каждого компонента уплотнения насоса. После использования механических уплотнений 5 кВт X 24 X 365 = 43800 кВт. Экономия энергопотребления одного насоса: 175200-43800=131400кВт Экономия 10 насосов: 131400кВт X 10=1314000кВт

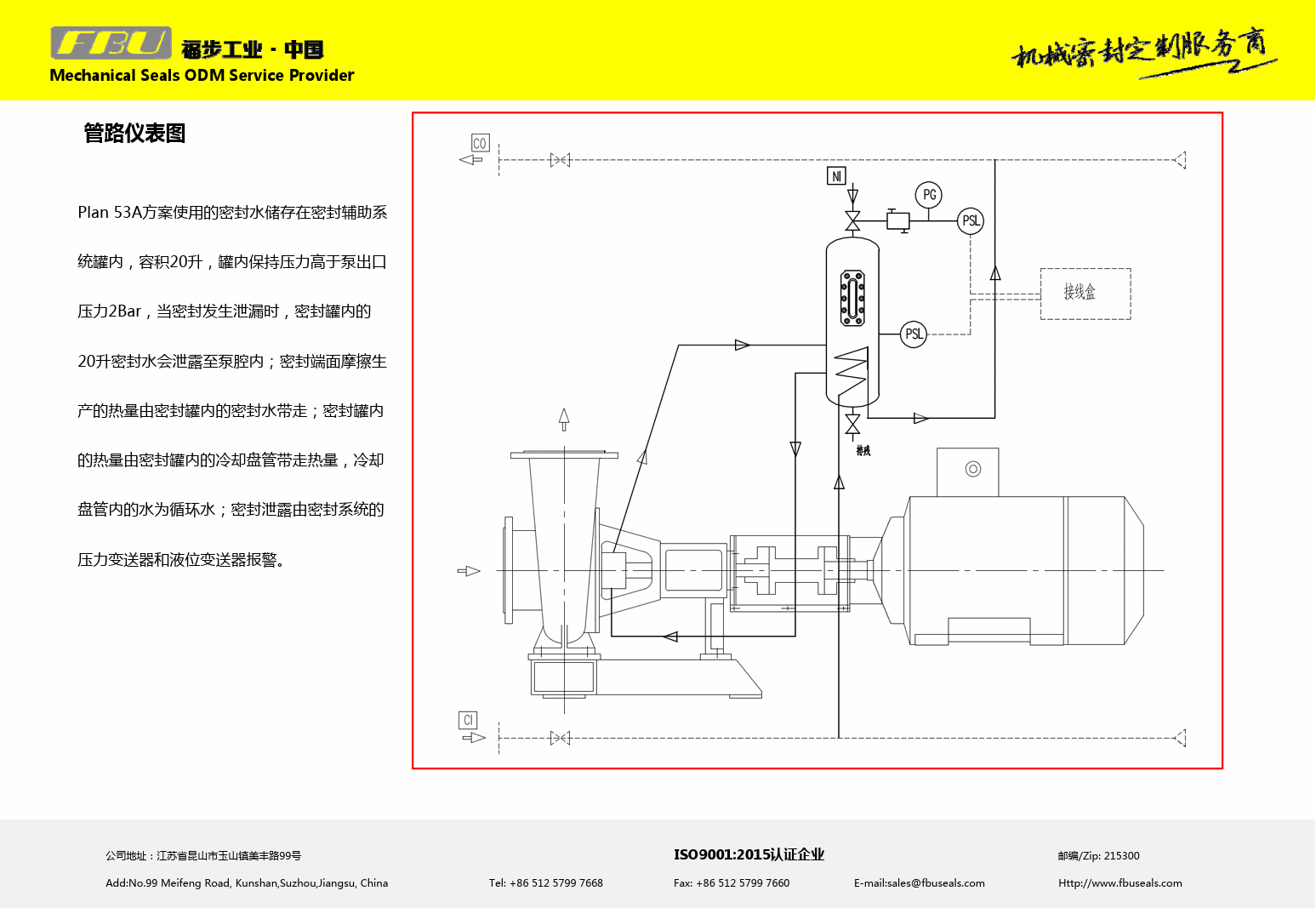

Ориентировочная стоимость промышленного использования составляет 0,6 юаня/кВт, прогноз прямой экономической выгоды: 1314 000 кВт X 0,6 юаня/кВт = 788 400 юаней3. Сброс сточных вод уменьшен, а после ремонта для герметизации использована схема API Plan 53A. Охлаждающая вода находится в герметичном вспомогательном баке, а скорость утечки должна составлять 5 мл/ч в соответствии с JB/T4127.1-2013 «Технические условия для механических уплотнений»; Годовое потребление воды составляет: 5 мл/ч X 24 X 365 = 43,8 л; Ориентировочный объем сточных вод, образующихся при реконструкции, составляет 5256 куб.м на единицу; Объем сброса сточных вод сократится на 99,9%. 11 насосов сбрасывают 5256X11=57816 кубических метров сточных вод, рассчитанных исходя из стоимости очистки промышленных сточных вод 1 юань/кубический метр, что напрямую приводит к снижению затрат: 57816X1=57816 юаней.

Таким образом, реконструкция напрямую снизит эксплуатационные расходы на 788400+57816=846216 юаней. Если насос проработает еще 10 лет, это напрямую снизит эксплуатационные расходы более чем на 10 миллионов юаней.

Мы успешно завершили эту реконструкцию, удалив оригинальную набивку и динамическое уплотнение и заменив их новым картриджным двойным механическим уплотнением, разработанным FBU. В настоящее время он успешно используется на объекте клиента в течение трех лет, помогая им экономить затраты, воду и защищать окружающую среду. Все в FBU очень счастливы и считают это очень значимым.。
